Открытый узел

ATTACHMENT PEDAL

ATTACHMENT PEDAL

ATTACHMENT PEDAL

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

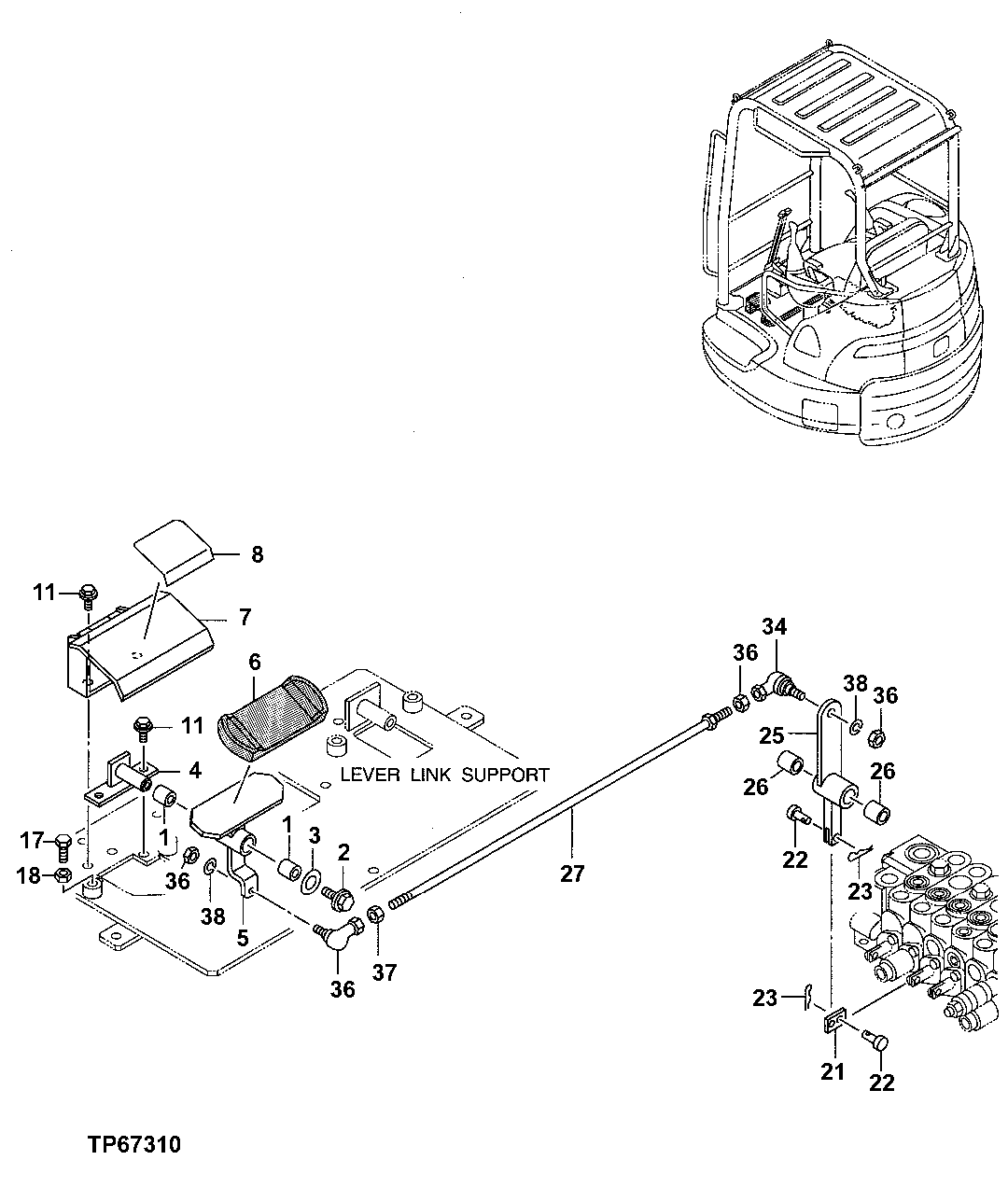

ATTACHMENT PEDAL

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4280298	2	Bushing	(SUB FOR AT251196)
2	19M7881	1	Screw	M8 X 20
2	12M7056	1	Lock Washer	8 mm
3	4346037	1	Washer	(SUB FOR AT250610)
4	8078328	1	Bracket	(SUB FOR TH8078328)
5	8078330	1	Pedal	(SUB FOR TH8078330)
6	4374008	1	Cover	(SUB FOR AT251310)
7	8074332	1	Cover	(SUB FOR AT251596)
8	4345731	1	Mat	(SUB FOR AT255935)
11	19M7881	4	Screw	M8 X 20
11	24M7055	4	Washer	8.400 X 16 X 1.600 mm
11	12M7056	4	Lock Washer	8 mm
17	19M7323	2	Cap Screw	M8 X 40
17	19M7981	2	Cap Screw	M8 X 55
18	14M7273	2	Nut	M8
21	TH4333080	1	Link	-
21	4448717	1	Link	(SUB FOR TH4448717)
22	4279607	2	Pin Fastener	(SUB FOR AT251194)
23	4365839	2	Spring Locking Pin	(SUB FOR AT251295)
25	-	1	Part 20	( TH8076141 NO LONGER AVAILABLE), (SUB 8082847 ) (ALSO ORDER 4448717)
25	8082847	1	Link	(SUB FOR TH8082847)
26	4280298	2	Bushing	(SUB FOR AT251196)
27	9752598	1	Rod	(SUB FOR TH9752598)
34	4287792	1	Ball Joint	(SUB FOR AT251201)
35	4287793	1	Ball Joint	(SUB FOR AT251202)
36	14M7273	3	Nut	M8
37	M580008	1	Nut	(SUB FOR AT256017)
38	12M7056	2	Lock Washer	8 mm
