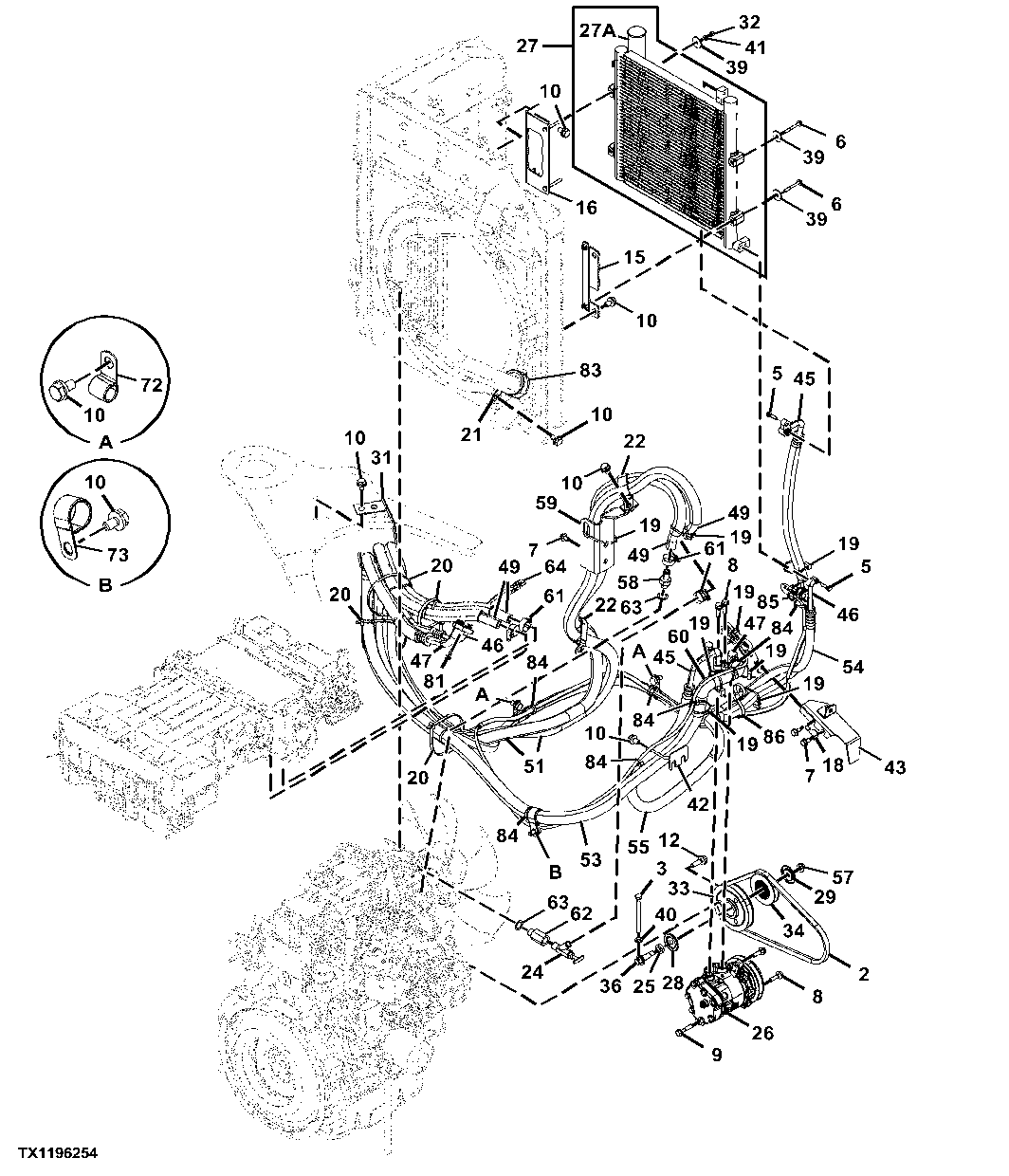

Air Conditioner System (270727 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	4720696	1	V-Belt	-
3	4635845	1	Screw	-
4	19M7560	4	Cap Screw	M6 X 16
4	24M7054	4	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
4	-	4	Part 3	J260614 NLA
5	-	2	Part 6	J260625 NLA
5	19M7286	2	Cap Screw	M6 X 25, SUB FOR J900625
5	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
6	-	2	Part 9	J260650 NLA
6	19M8329	2	Cap Screw	M6 X 50, SUB FOR J900650
6	24M7054	2	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
7	19M7162	4	Cap Screw	M8 X 16, SUB FOR J900816
7	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
7	-	4	Part 12	J260816 NLA
8	-	1	Part 15	J260830 NLA
8	19M7288	4	Cap Screw	M8 X 30, SUB FOR J900830
8	24M7055	4	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
9	-	1	Part 18	J260840 NLA
9	19M7301	1	Cap Screw	M8 X 40, SUB FOR J900840
9	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
10	-	13	Part 21	J271020 NLA
10	24M7346	13	Washer	11 X 20 X 2 mm, SUB FOR J222010
10	19M7938	13	Cap Screw	M10 X 20, SUB FOR J901020
12	-	3	Part 24	J271035 NLA
12	19M7550	3	Cap Screw	M10 X 35, SUB FOR J901035
12	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
15	FYD40002333	1	Bracket	-
16	FYD40000550	1	Bracket	-
17	4460399	1	Bracket	-
18	4602634	1	Bracket	SUB FOR 4257159
19	H77698	8	Tie Band	SUB FOR 4055312
20	H77698	4	Tie Band	SUB FOR 4121859
21	N198631	1	Clamp	SUB FOR 4190265
22	4411911	2	Hose Clamp	SUB FOR 4295017
24	4508050	1	Drain Valve	-
25	4681458	1	Locking Collar	-
26	FYD00007143	1	Compressor	-
27	FYD00007141	1	Vapor Condenser	-
28	4712753	1	Cover	-
29	4712754	1	Cover	-
31	FYD40000453	1	Guide	-
32	14M7272	2	Nut	M6, SUB FOR M500605
33	FYD00007144	1	Pulley	-
34	8121386	1	Pulley	-
36	4720232	1	Shaft	-
39	4340301	4	Washer	-
40	J222008	1	Washer	-
41	12M7006	2	Lock Washer	6 mm, SUB FOR A590906
42	9773388	1	Guide	-
43	9773390	1	Cover	-
45	FYD00007184	1	Hose	INCLUDES 4699659
45	4699659	2	O-Ring	-
46	FYD00007185	1	Hose	INCLUDES 4699666
46	4699666	2	O-Ring	-
47	FYD00007186	1	Hose	INCLUDES 4699660
47	4699660	2	O-Ring	-
49	4489944	2	Hose	-
51	4480174	2	Tube	SUB FOR 4479876
53	-	1	Part 60	MAKE FROM TY26191, CTL 1940 mm (76.37 in), 4712658 NLA
54	FYD00003832	1	Tube	SUB FOR 4672099
55	-	1	Part 62	MAKE FROMTY26190, CTL 1800 mm (70.86 in), 4333978 NLA
57	4681459	1	Nut	-
58	FYD00005171	1	Adapter	-
59	FYD40000554	1	Bracket	-
60	4436287	1	Tube	-
61	FF500010	4	Hose Clamp	SUB FOR 4514699
62	FYD00005170	1	Reducer	-
63	FYD00005172	2	Gasket	-
64	FYD00001993	1	Wiring Harness	Air Conditioner Condenser
72	4190253	2	Clip	-
73	XCL-29	1	Hose Clamp	SUB FOR 4192035
81	-	1	Part 73	J260620 NLA
81	19M7077	1	Cap Screw	M6 X 20, SUB FOR J900620
81	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
83	4676420	1	Bushing	-
84	H77698	7	Tie Band	SUB FOR 4371049, 4441695
85	H77698	1	Tie Band	SUB FOR 4055311
86	4721547	1	Clip	-
27A	FYD00008733	1	Receiver	-
