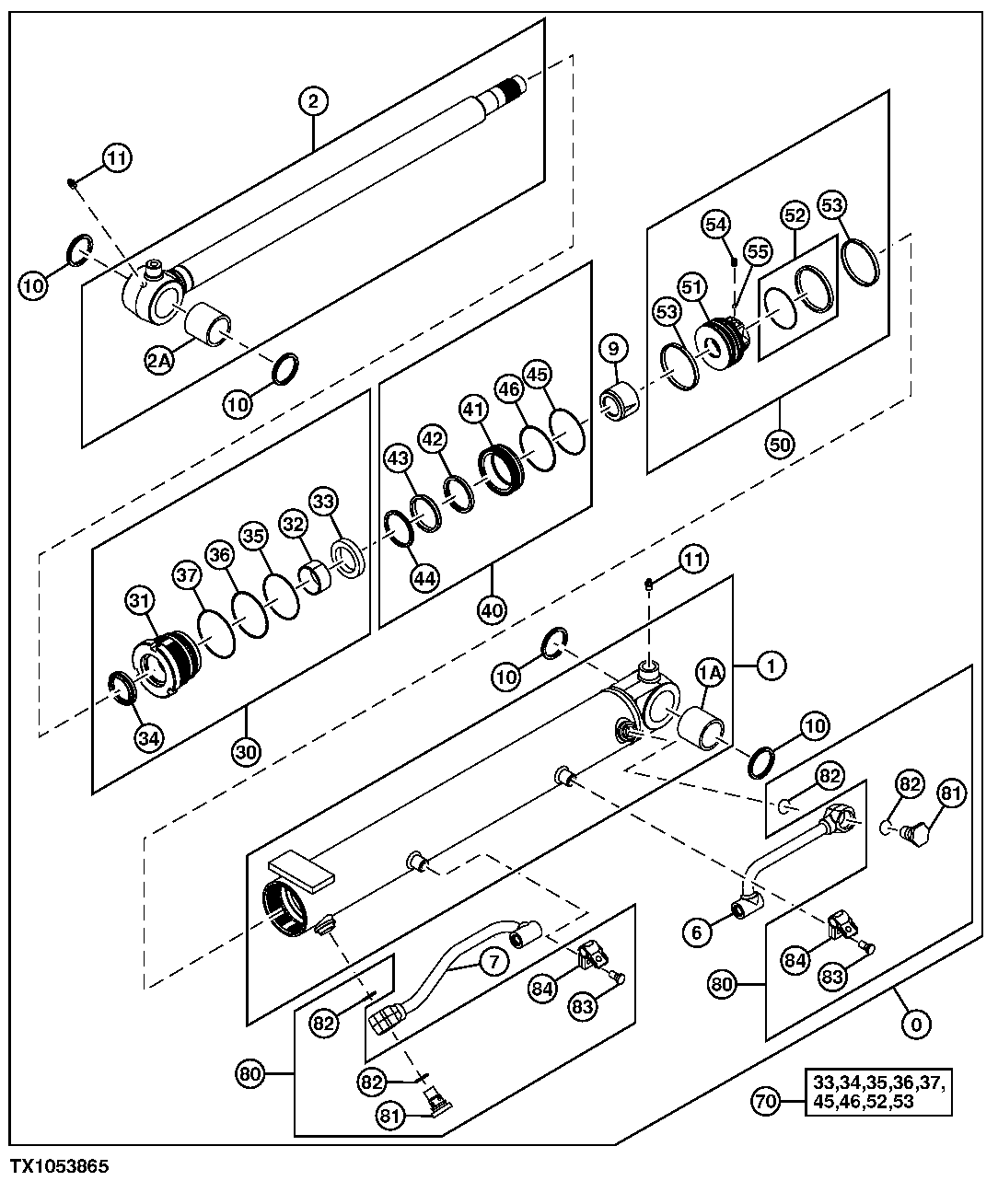

Boom Cylinder Components (Canopy)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4690141	1	Hydraulic Cylinder	-
1	-	1	Part 2	1217501 NSEP
2	-	1	Part 4	0948602 NSEP
6	1217502	1	Oil Line	-
7	1217503	1	Oil Line	-
9	0948608	1	Bearing	-
10	AT318033	4	Seal	SUB FOR 0478912
11	0920505	2	Lubrication Fitting	SUB FOR 1203312
30	0948609	1	Hydraulic Cylinder Cap	-
31	-	1	Part 12	0948610 NSEP
32	0948703	1	Bushing	-
33	0478704	1	Packing	-
34	0662901	1	Seal	-
35	CH17160	1	Packing	SUB FOR 0654208
36	0891606	1	Back-Up Ring	-
37	CH17854	1	Packing	SUB FOR 0654206
40	-	1	Part 19	0891607 NLA
41	0891608	1	Retainer	-
42	0891609	1	Spacer	-
43	0891610	1	Seal	-
44	0891611	1	Bushing	-
45	CH17160	1	Packing	SUB FOR 0654208
46	0891612	1	Back-Up Ring	-
50	0948606	1	Piston	-
51	0948607	1	Piston	-
52	AT264286	1	Ring	SUB FOR 0478910
53	0996803	2	Ring	-
54	22M7080	1	Set Screw	M8 X 8, SUB FOR 0478720
55	0370110	1	Ball	SUB FOR 0478719
70	4634033	1	Seal Kit	-
80	0986611	2	Plug	SUB FOR 0986610; ALSO ORDER 0986612, 0986613, AND 0986614
81	0986611	1	Plug	-
82	0986612	2	O-Ring	-
83	0986613	1	Bolt	-
84	0986614	1	Clamp	-
1A	4332744	1	Bushing	-
2A	4332744	1	Bushing	-
