Открытый узел

Boom Cylinder Components (Cab)

Boom Cylinder Components (Cab)

Boom Cylinder Components (Cab)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

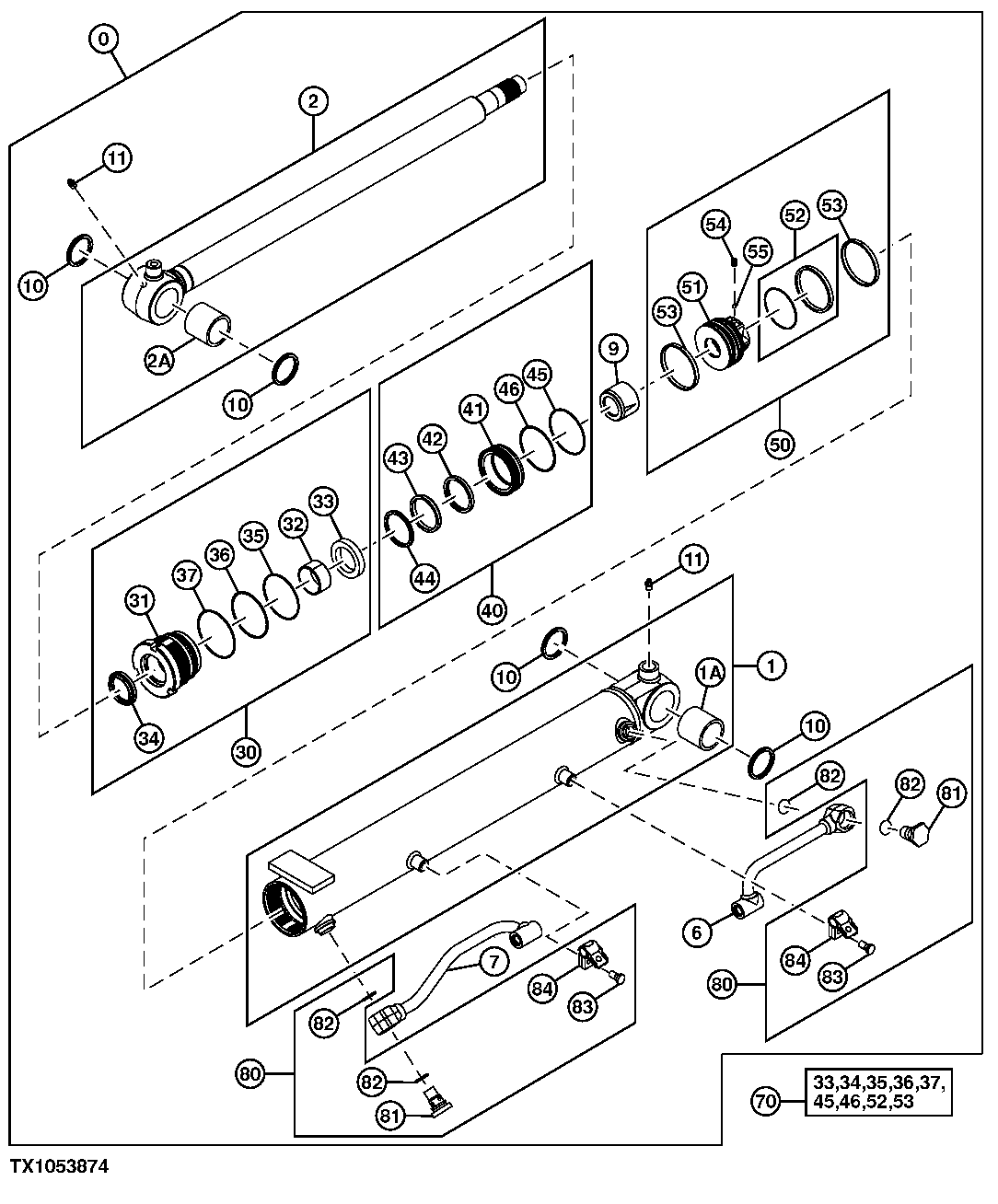

Boom Cylinder Components (Cab)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4690142	1	Hydraulic Cylinder	-
1	-	1	Part 2	1217601 NSEP
2	-	1	Part 4	0948602 NSEP
6	1217502	1	Oil Line	-
7	1217602	1	Oil Line	-
9	0948608	1	Bearing	-
10	AT318033	4	Seal	SUB FOR 0478912
11	0920505	2	Lubrication Fitting	SUB FOR 1203312
30	0948609	1	Hydraulic Cylinder Cap	-
31	-	1	Part 12	0948610 NSEP
32	0948703	1	Bushing	-
33	0478704	1	Packing	-
34	0662901	1	Seal	-
35	CH17160	1	Packing	SUB FOR 0654208
36	0891606	1	Back-Up Ring	-
37	CH17854	1	Packing	SUB FOR 0654206
40	-	1	Part 19	0891607 NLA
41	0891608	1	Retainer	-
42	0891609	1	Spacer	-
43	0891610	1	Seal	-
44	0891611	1	Bushing	-
45	CH17160	1	Packing	SUB FOR 0654208
46	0891612	1	Back-Up Ring	-
50	0948606	1	Piston	-
51	0948607	1	Piston	-
52	AT264286	1	Ring	SUB FOR 0478910
53	0996803	2	Ring	-
54	22M7080	1	Set Screw	M8 X 8, SUB FOR 0478720
55	0370110	1	Ball	SUB FOR 0478719
70	4634033	1	Seal Kit	-
80	0986611	2	Plug	SUB FOR 0986610; ALSO ORDER 0986612, 0986613, AND 0986614
81	0986611	1	Plug	-
82	0986612	2	O-Ring	-
83	0986613	1	Bolt	-
84	0986614	1	Clamp	-
1A	4332744	1	Bushing	-
2A	4332744	1	Bushing	-
