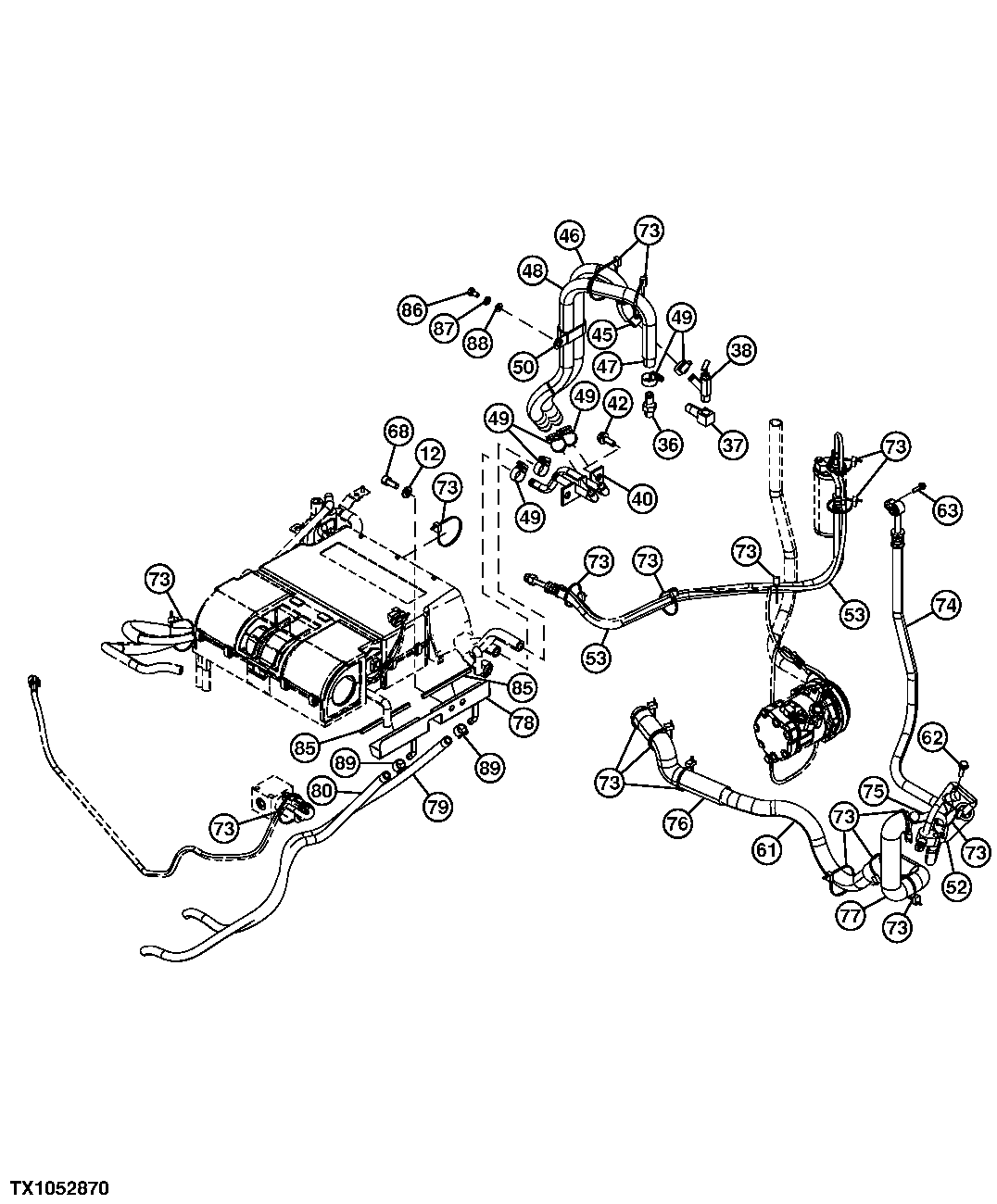

Air Conditioner Lines (1) ( - 265197)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
12	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
36	4294662	1	Adapter Fitting	-
37	4615854	1	Adapter Fitting	-
38	4508050	1	Drain Valve	-
40	8095280	1	Line	-
42	-	2	Part 6	J271030 NLA
42	19M7662	2	Cap Screw	M10 X 30, SUB FOR J901030
42	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
45	4475415	1	Bulk Hose	-
46	-	1	Part 10	MF 4475423; CTL 1054 mm; 4475417 NLA
47	4475416	1	Bulk Hose	-
48	4475418	1	Sleeve	-
49	FF500010	6	Hose Clamp	SUB FOR 4514699
50	R50454	1	Clamp	SUB FOR 4295017
52	4698515	1	Tube	-
53	4327315	2	Hose Guard	4327293 NLA
61	4615907	1	Tube	-
62	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
62	-	1	Part 18	J260830 NLA
62	19M7288	1	Cap Screw	M8 X 30, SUB FOR J900830
63	-	1	Part 21	J260625 NLA
63	19M7286	1	Cap Screw	M6 X 25, SUB FOR J900625
63	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
68	19M8440	2	Screw	M10 X 25, SUB FOR J781025
73	H77698	17	Tie Band	SUB FOR 4055312
74	4615902	1	Hose	-
74	4699659	2	O-Ring	-
75	4699660	2	O-Ring	-
75	4615905	1	Hose	-
76	4476778	1	Tube	-
77	4481574	1	Sleeve	-
78	8102320	1	Bracket	-
79	4643008	1	Hose	-
80	4643009	1	Hose	-
85	4643391	2	Isolator	-
86	19M7162	1	Cap Screw	M8 X 16, SUB FOR J900816
87	-	1	Part 37	12M7065 NLA
88	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
89	4349459	2	Hose Clamp	-
