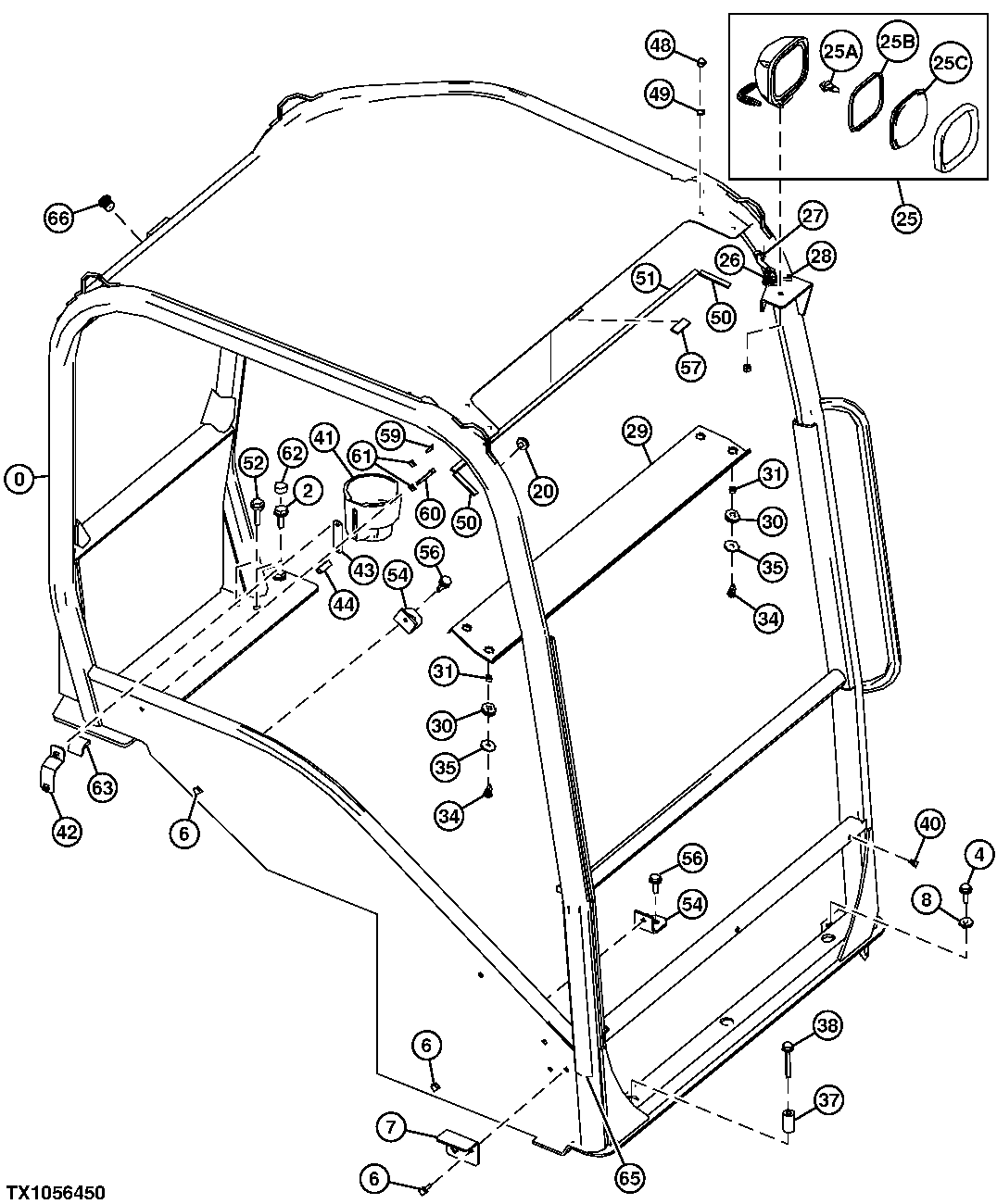

CANOPY, MOUNTS AND COVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	6023649	1	Canopy	-
2	19M7403	2	Cap Screw	M12 X 35
2	24M7345	2	Washer	13.500 X 24 X 2.500 mm
4	19M7662	2	Cap Screw	M10 X 30
4	24M7346	2	Washer	11 X 20 X 2 mm
6	19M7139	3	Cap Screw	M8 X 20
6	24M7055	3	Washer	8.400 X 16 X 1.600 mm
7	4633959	1	Bracket	-
8	4625993	2	Bushing	-
20	4156881	1	Grommet	-
25	4608379	1	Lamp	-
26	4612892	1	Wiring Harness	-
27	4207222	1	Grommet	-
28	4254600	1	Clip	-
29	3101759	1	Cover	-
30	4341709	4	Isolator	-
31	4338217	4	Spacer	-
34	19M7139	4	Cap Screw	M8 X 20, (SUB FOR J900820)
35	4346037	4	Washer	(SUB FOR 4338215)
37	4617435	3	Spacer	-
38	24M7346	3	Washer	11 X 20 X 2 mm
38	19M7742	3	Cap Screw	M10 X 65
40	4361804	3	Plug	-
41	4626962	1	Holder	-
42	9763317	1	Bracket	-
43	4626724	1	Plate	-
44	4428426	1	Spacer	-
48	FXV00000287	4	Nut	SUB FOR 4410536
49	24M7055	4	Washer	8.400 X 16 X 1.600 mm, (SUB FOR A590108)
50	4625683	2	Isolator	-
51	4626402	1	Isolator	-
52	19M7496	3	Cap Screw	M12 X 45
52	24M7345	3	Washer	13.500 X 24 X 2.500 mm
54	9763977	2	Bracket	-
56	24M7346	2	Washer	11 X 20 X 2 mm
56	19M7662	2	Cap Screw	M10 X 30
57	4632877	1	Isolator	-
59	19M7768	1	Screw	M6 X 16, (SUB FOR J780616)
60	19M8713	1	Screw	M6 X 45, (SUB FOR J780645)
61	24M7054	2	Washer	6.400 X 12 X 1.600 mm
62	4633782	2	Cap	-
63	4633781	1	Isolator	-
65	4632343	1	Seal	-
25A	AT130104	1	Bulb	(SUB FOR 4375215)
25B	4428123	1	Gasket	-
25C	4634053	1	Lens	-
