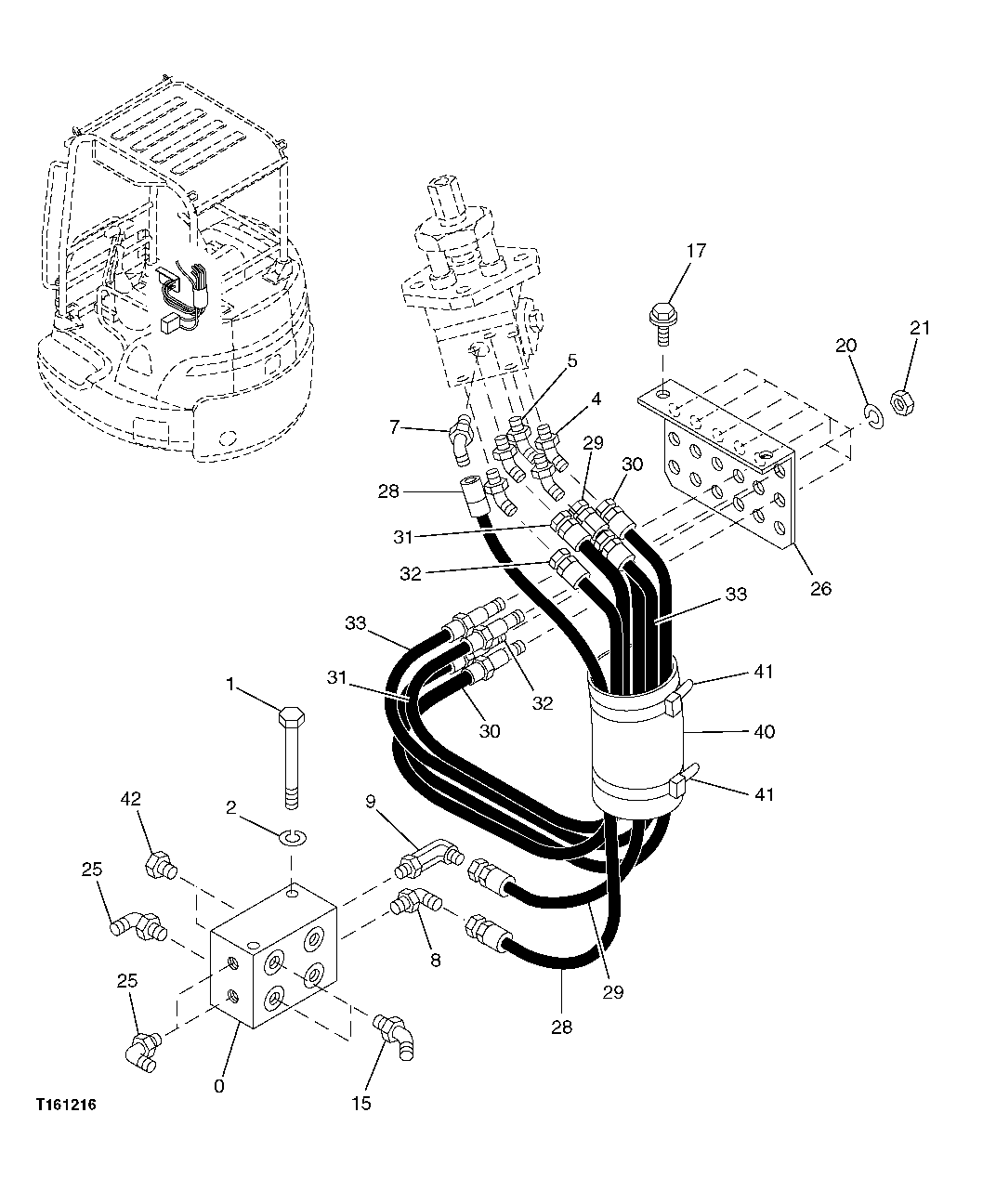

RIGHT CONSOLE HYDRAULIC ACTUATED CONTROL VALVE HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	3094178	1	Manifold	-
1	19M7691	2	Cap Screw	M8 X 90
2	12M7056	2	Lock Washer	8 mm
4	4108100	4	Elbow Fitting	-
4	M800650	1	Packing	-
5	4423863	1	Elbow Fitting	-
5	M800650	1	Packing	-
7	4467375	1	Elbow Fitting	-
7	M800650	1	Packing	-
8	4434981	1	Elbow Fitting	-
8	M800650	1	Packing	-
9	4368213	1	Elbow Fitting	-
9	M800650	1	Packing	-
15	4108100	2	Elbow Fitting	-
15	M800650	1	Packing	-
17	24M7036	2	Washer	9 X 16 X 1.600 mm
17	19M7881	2	Screw	M8 X 20
17	12M7056	2	Lock Washer	8 mm
20	12M7058	8	Lock Washer	12 mm
21	14M7275	8	Nut	M12
25	4467375	3	Elbow Fitting	-
25	M800650	1	Packing	-
26	9758650	1	Bracket	-
26	9762216	1	Bracket	-
28	4472958	1	Hose	-
29	4472959	1	Hose	-
30	4472960	1	Hose	-
31	4472961	1	Hose	-
32	4472962	1	Hose	-
33	4472963	1	Hose	-
40	4475439	1	Sleeve	-
41	4326365	2	Clip	(SUB FOR 4289708)
42	A885003	2	Pipe Plug	-
42	CH11570	1	O-Ring	-

RIGHT CONSOLE HYDRAULIC ACTUATED CONTROL VALVE HOSES
