Hydraulic Breaker (HB30)

Нет текстового описания

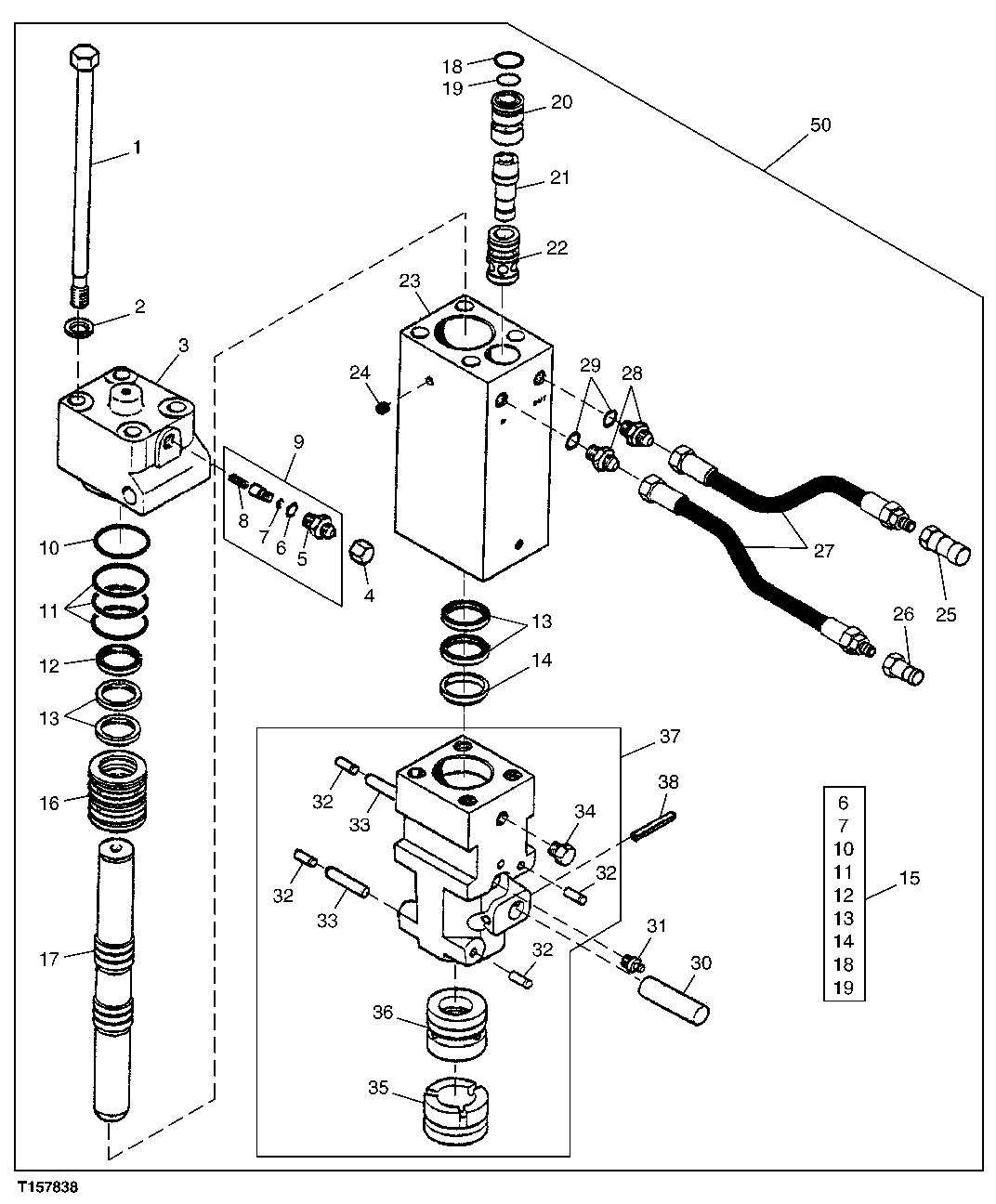

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KV17471	4	Rod	INCLUDES WASHER, KEY 2
2	-	4	Part 2	ORDER KV17471
3	-	1	Part 3	KV17448 NLA
4	KV17451	1	Cap	-
5	-	1	Part 5	NLA
6	KV18217	1	O-Ring	(A)
7	KV18216	1	O-Ring	(A)
8	-	1	Part 8	NLA
9	KV17450	1	Flow Control Hyd. Valve	-
10	-	1	Part 10	(A) NLA
11	-	3	Part 11	(A) NLA
12	-	1	Part 12	(A) NLA
13	-	4	Part 13	(A) NLA
14	-	1	Part 14	(A) DUST, NLA
15	KV17430	1	Seal Kit	INCLUDES PARTS MARKED (A)
16	KV17426	1	Cylinder Liner	-
17	KV17436	1	Piston	-
18	KV17446	1	O-Ring	(A)
19	KV17444	1	O-Ring	(A)
20	KV17442	1	Flow Control Hyd. Valve	OUTER
21	KV17439	1	Flow Control Hyd. Valve	-
22	KV17441	1	Flow Control Hyd. Valve	INNER
23	-	1	Part 23	KV17418 NLA
24	KV17434	1	Plug	-
25	M131862	1	Hyd. Quick-Connect Coupler	FEMALE
26	M131863	1	Hydr. Quick Coupler Plug	MALE
27	KV17901	2	Hydraulic Hose	-
28	R27237	2	Fitting	-
29	R26375	2	O-Ring	-
30	KV17480	1	Pin	-
31	JD7759	1	Lubrication Fitting	-
32	KV17468	4	Kingpin	-
33	KV17466	2	Pin	-
34	KV17456	1	Plug	-
35	KV17461	1	Bushing	-
36	KV17458	1	Bushing	-
37	-	1	Part 37	KV17453 NLA
38	KV17482	1	Pin	-
50	-	1	Part 39	WHOLE GOODS, AT280182 NLA, HB30 HYDRAULIC BREAKER, CONTAINS PARTS ON OTHER PAGES, ALSO ORDER AT190489
