Front Auxiliary Hydraulic Boom Lines And Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8090573	1	Line	-
2	8090574	1	Line	-
4	8074144	1	Cover	-
5	4189858	1	Clamp	SUB FOR 4354753
6	4354754	2	Block Clamp	-
7	19M7572	3	Cap Screw	M10 X 45
7	12M7066	3	Lock Washer	10 mm
7	24M7096	3	Washer	10.500 X 18 X 1.600 mm
8	3097087	1	Bracket	-
9	3097100	1	Bracket	-
10	19M7402	4	Cap Screw	M10 X 25
10	12M7066	4	Lock Washer	10 mm
10	24M7096	4	Washer	10.500 X 18 X 1.600 mm
11	T77858	2	O-Ring	-
12	FYD00007700	1	Hydr. Quick Coupler Socket	Female Hydraulic Quick Connect, SUB FOR 4486229
12	T78707	1	Nut	-
13	KV13885	1	Hyd. Quick-Connect Coupler	Male, NLA, ORDER AT312877, SUB FOR 4486230
13	AT312877	1	Hyd. Quick-Connect Coupler	Male Connect Under Pressure
13	T78707	1	Nut	-
15	4429711	1	Hydraulic Hose	-
16	4429712	1	Hydraulic Hose	-
18	-	2	Part 22	MF XHG-075 CTL, 4327294 NLA, SUB FOR 4044420
20	8078290	1	Guide	-
21	19M7402	2	Cap Screw	M10 X 25
21	12M7066	2	Lock Washer	10 mm
21	24M7096	2	Washer	10.500 X 18 X 1.600 mm
22	-	1	Part 27	-

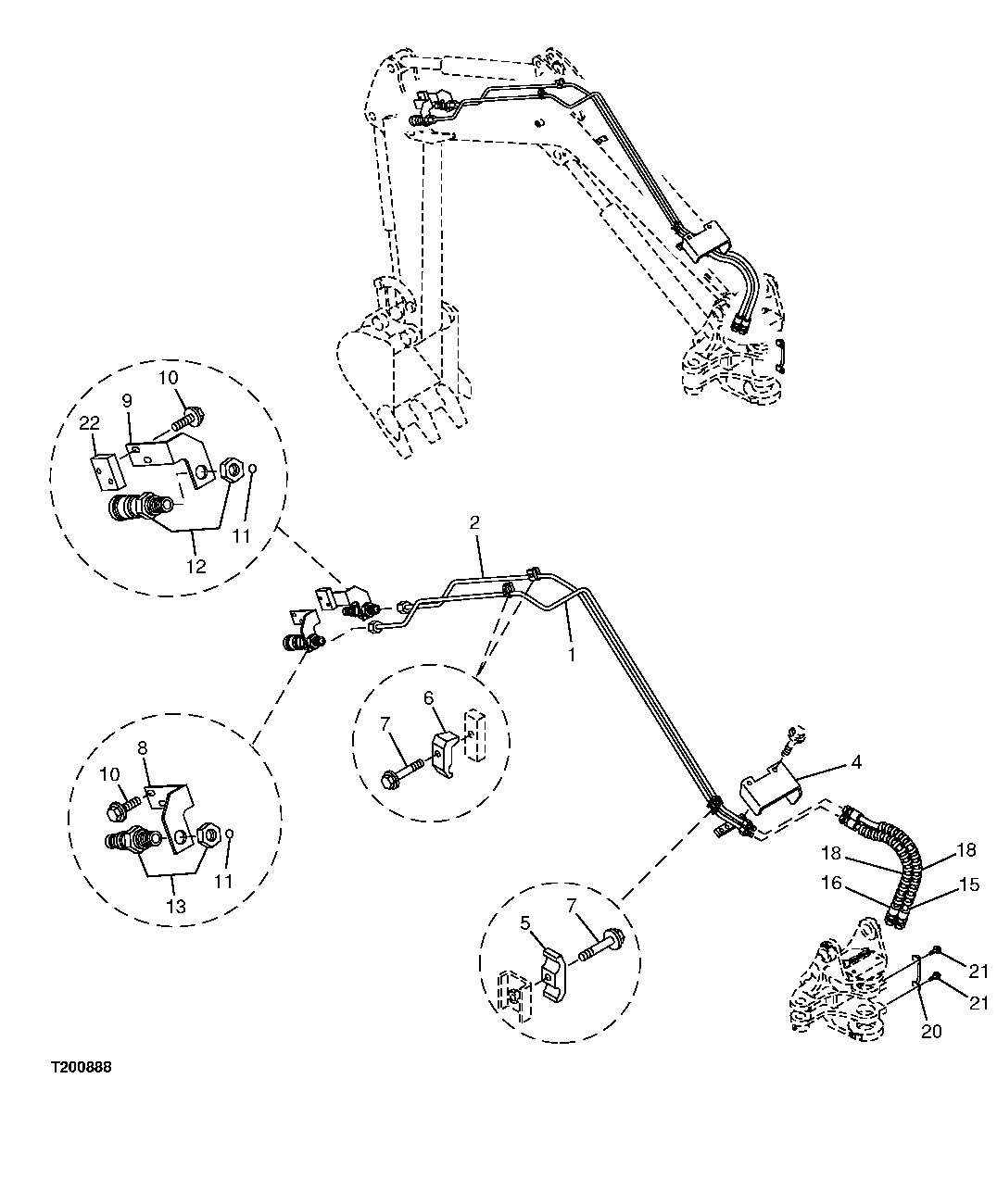

Front Auxiliary Hydraulic Boom Lines And Hoses
