Открытый узел

CONSOLE (LEFT) AND PILOT CONTROL LEVER (DIG AND SWING)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4458282	1	Frame	-
2	4458283	1	Cover	-
4	4458284	1	Cover	-
5	21M7277	4	Screw	M6 X 25
5	24M7293	4	Washer	6.500 X 13 X 1.600 mm
5	12M7006	4	Lock Washer	6 mm
6	-	4	Part 7	J680616 NLA
6	21M7577	4	Socket Head Screw	M6 X 16
6	12M7006	4	Lock Washer	6 mm
6	24M7054	4	Washer	6.400 X 12 X 1.600 mm
8	2045472	1	Grip	-
9	14M7357	1	Nut	M12, SUB FOR J952012
10	14M7141	1	Nut	M14
11	H77698	1	Tie Band	-
12	R44302	1	Tie Band	-
14	2045470	1	Boot	-
15	4458366	2	Plate	-
17	4377660	1	Grip	-
19	-	1	Part 19	COMPONENTS ON ANOTHER PAGE, ( <service-part>4462567</service-part> NLA)
19	4632725	1	Valve	COMPONENTS NOT CURRENTLY AVAILABLE
20	-	3	Part 21	( <service-part>J020816</service-part> NLA)
20	19M7932	3	Cap Screw	M8 X 16
20	12M7056	3	Lock Washer	8 mm
20	24H1136	3	Washer	11/32" X 11/16" X 0.065"
20	-	3	Part 25	( <service-part>J260820</service-part> NLA)
20	19M7139	3	Cap Screw	M8 X 20
20	24M7055	3	Washer	8.400 X 16 X 1.600 mm
21	4438279	1	Bolt	-
21	4609956	1	Bolt	-
22	34M7086	1	Spring Pin	3 X 32 mm
23	-	1	Part 31	12M7065 NLA
24	24M7055	1	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
32	19M7881	3	Screw	M8 X 20
32	12M7056	3	Lock Washer	8 mm
32	24M7036	3	Washer	9 X 16 X 1.600 mm
33	4488460	1	Lever	-

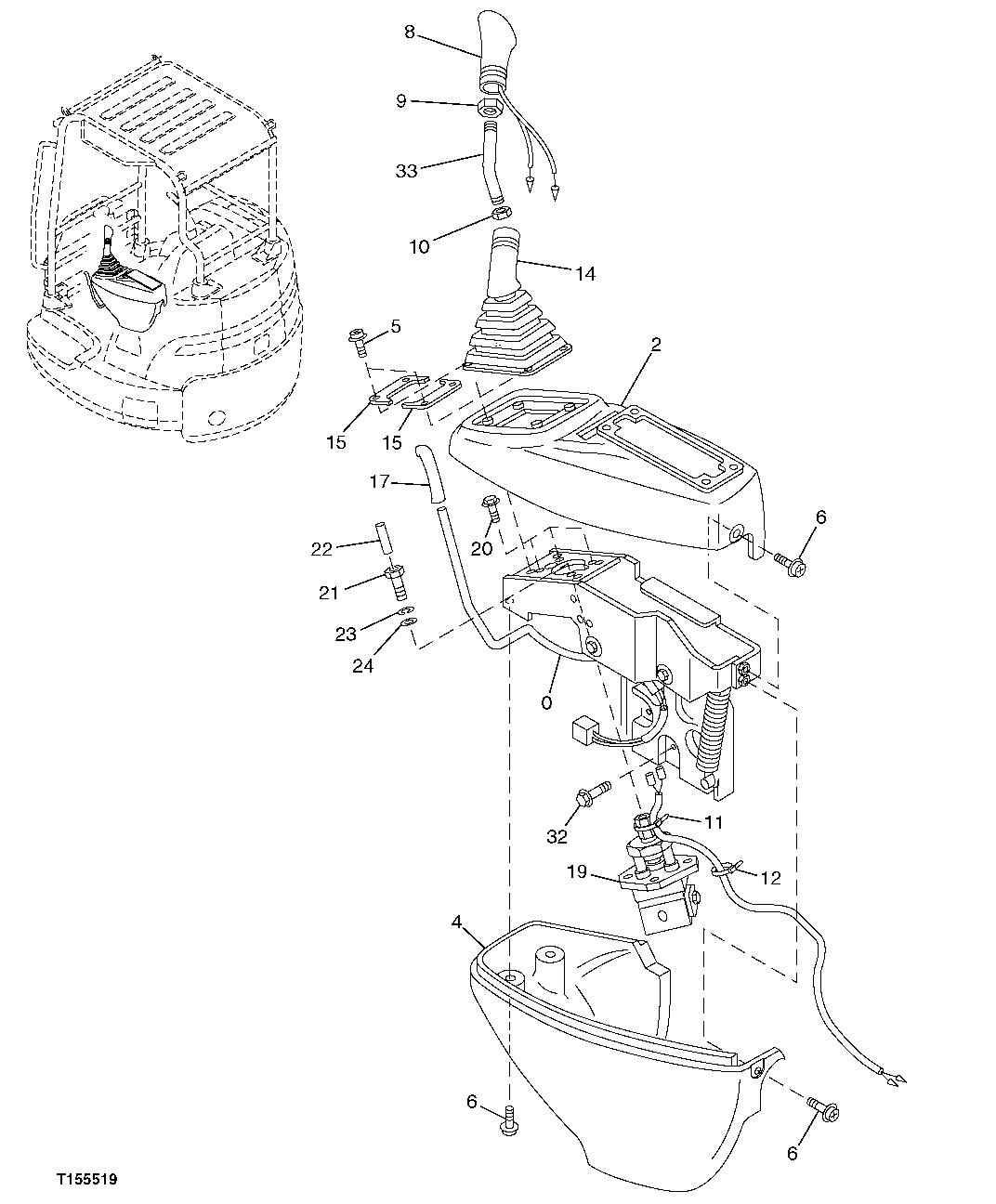

CONSOLE (LEFT) AND PILOT CONTROL LEVER (DIG AND SWING)
