Открытый узел

CAB HEATER SUPPORT

CAB HEATER SUPPORT

CAB HEATER SUPPORT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

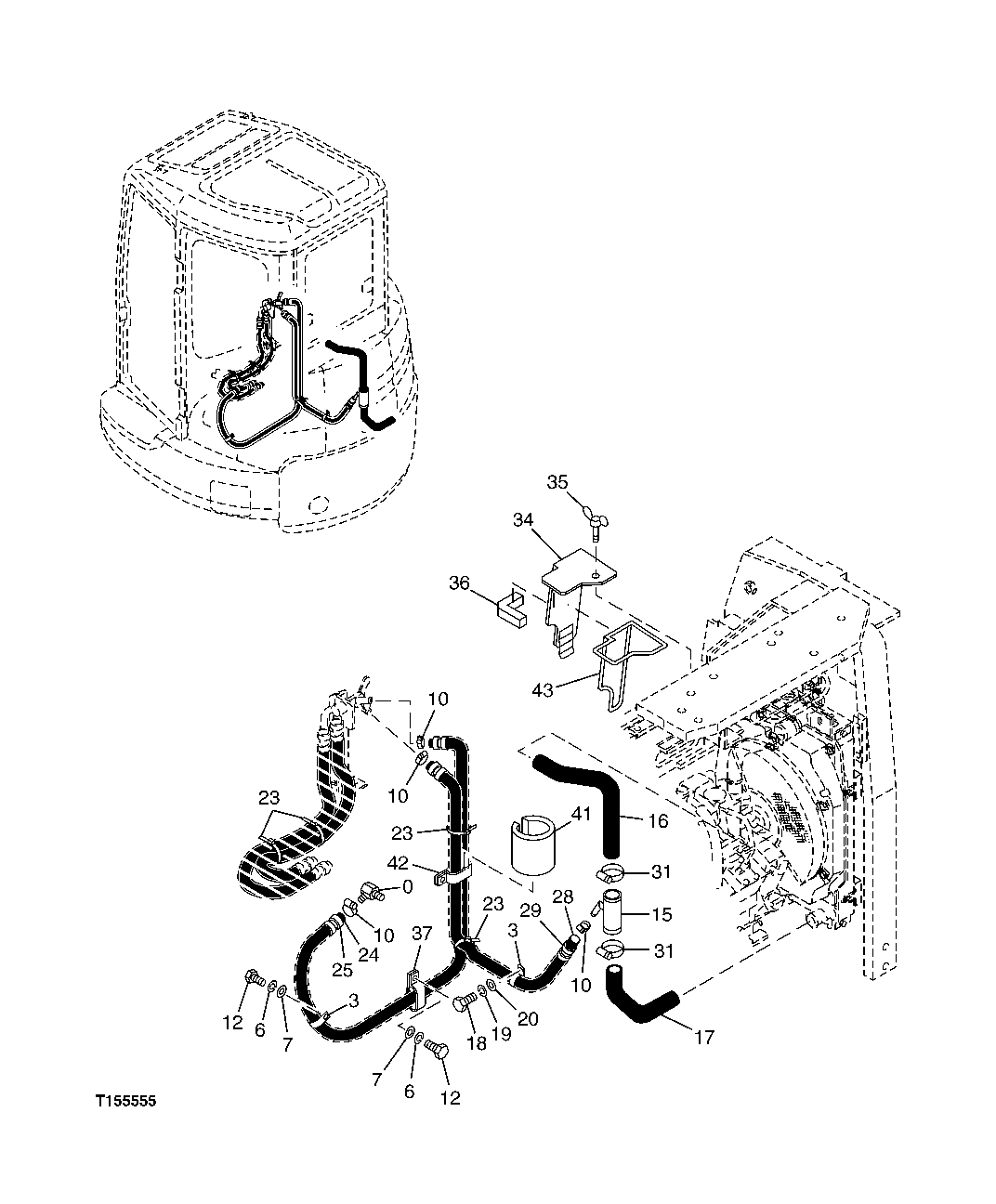

CAB HEATER SUPPORT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9752876	1	Elbow Fitting	-
3	XCL-19	2	Hose Clamp	(SUB FOR 4192035)
6	12M7066	2	Lock Washer	10 mm
7	24M7028	2	Washer	10.500 X 20 X 2 mm, (SUB FOR 12M7096)
10	WZ2141223	4	Hose Clamp	-
12	19M7938	2	Cap Screw	M10 X 20
15	8078418	1	Fitting	-
16	3095013	1	Radiator Hose	-
17	3095014	1	Radiator Hose	-
18	19M7881	1	Screw	M8 X 20, (SUB FOR J960820)
19	12M7056	1	Lock Washer	8 mm
20	12M7036	1	Lock Plate	-
23	H77698	4	Tie Band	-
24	4475420	1	Bulk Hose	-
25	4475423	1	Sleeve	(SUB FOR 4475422)(CTL 2007MM)
28	-	1	Part 16	( 4475421, 4342071 NLA), (FURNISH <service-part>TY22326</service-part> BULK MATERIAL) (CUT TO LENGTH)
29	4475423	1	Sleeve	-
31	TY22470	2	Clamp	-
34	9757895	1	Cover	-
35	21M7243	1	Wing Screw	M8 X 16
36	4478973	1	Isolator	-
37	R50454	1	Clamp	(SUB FOR 4411911)
41	4479470	1	Isolator	-
42	R50454	1	Clamp	(SUB FOR 4295017 OR 4411911)
43	4468100	1	Isolator	-
