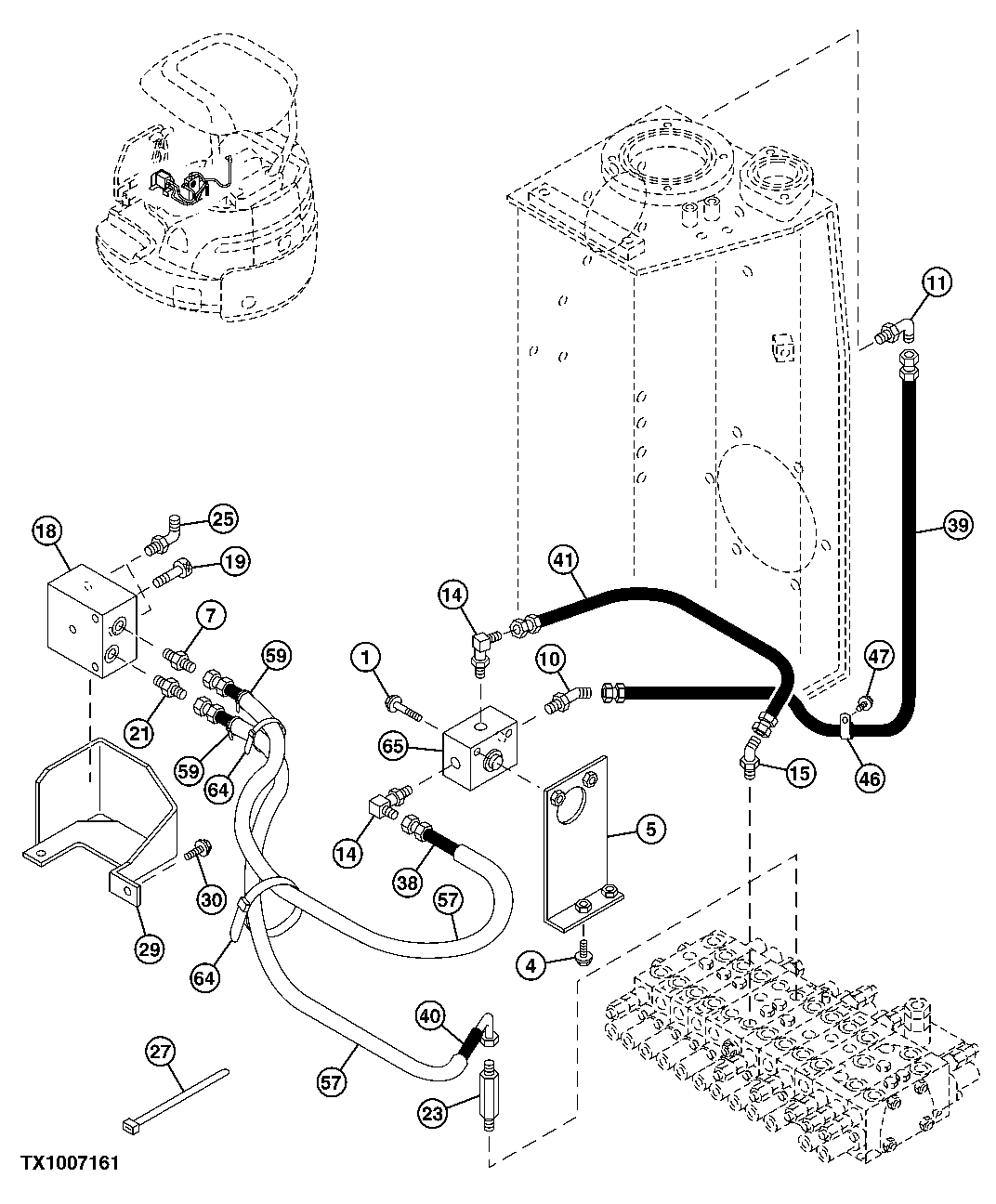

AUXILIARY HYDRAULIC LINES (UPPERSTRUCTURE)(SN. 005232- ) (005232 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4340948	1	Selective Control Valve	-
1	19M8042	2	Cap Screw	M6 X 18
1	24M7055	2	Washer	8.400 X 16 X 1.600 mm
1	12M7056	2	Lock Washer	8 mm
4	19M7407	2	Cap Screw	M8 X 25
4	24M7055	2	Washer	8.400 X 16 X 1.600 mm
4	12M7056	2	Lock Washer	8 mm
5	8089229	1	Bracket	-
7	4042032	1	Adapter Fitting	-
7	4506418	1	O-Ring	-
10	4173019	1	Elbow Fitting	-
10	4506418	1	O-Ring	-
11	TH101926	1	O-Ring	-
11	4169596	1	Elbow Fitting	-
14	4434983	2	Elbow Fitting	-
14	4506418	1	O-Ring	-
15	4173018	1	Fitting	-
15	CH11570	1	O-Ring	-
18	3078513	1	Manifold	-
19	19M8335	3	Screw	M8 X 55
21	4042032	1	Adapter Fitting	-
21	4506418	1	O-Ring	-
23	CH11570	1	O-Ring	-
23	4419500	1	Adapter Fitting	-
25	4037760	2	Elbow Fitting	-
25	4506418	1	O-Ring	-
27	H77698	3	Tie Band	-
29	8078075	2	Cover	-
30	19M7402	2	Cap Screw	M10 X 25
30	12M7066	2	Lock Washer	10 mm
30	24M7096	2	Washer	10.500 X 18 X 1.600 mm
38	-	1	Part 32	( 9762211 NLA)
38	4616802	1	Hose	-
38	4617500	1	Hose Guard	-
39	4473033	1	Hydraulic Hose	-
40	-	1	Part 36	( 9762212 NLA)
40	4616803	1	Hose	-
40	4617500	1	Hose Guard	-
41	4473035	1	Hydraulic Hose	-
46	R72659	1	Clamp	(SUB FOR 4235654)
47	19M7402	1	Cap Screw	M10 X 25
47	12M7066	1	Lock Washer	10 mm
47	24M7096	1	Washer	10.500 X 18 X 1.600 mm
57	4617495	2	Hose	-
59	H77698	2	Tie Band	(SUB FOR 4055312)
64	H77698	2	Tie Band	(SUB FOR 4323613)

AUXILIARY HYDRAULIC LINES (UPPERSTRUCTURE)(SN. 005232- ) (005232 - )
