AUXILIARY HYDRAULIC LINES (UPPERSTRUCTURE)(SN. -005217) ( - 005217)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4340948	1	Selective Control Valve	-
1	19M8402	2	Cap Screw	M8 X 65
1	24M7055	2	Washer	8.400 X 16 X 1.600 mm
1	12M7056	2	Lock Washer	8 mm
4	19M7407	2	Cap Screw	M8 X 25
5	8089229	1	Bracket	-
7	4042032	1	Adapter Fitting	-
7	4506418	1	O-Ring	-
10	4173019	1	Elbow Fitting	-
10	4506418	1	O-Ring	-
11	4169596	1	Elbow Fitting	-
11	TH101926	1	O-Ring	-
14	4434983	2	Elbow Fitting	-
14	4506418	1	O-Ring	-
15	4173018	1	Fitting	-
15	CH11570	1	O-Ring	-
18	3078513	1	Manifold	-
19	19M8335	3	Screw	M8 X 55
21	4042032	1	Adapter Fitting	-
21	4506418	1	O-Ring	-
23	4467386	1	Adapter Fitting	-
23	CH11570	1	O-Ring	-
25	4037760	2	Elbow Fitting	-
25	4506418	1	O-Ring	-
27	H77698	3	Tie Band	-
29	8078075	1	Cover	-
30	24M7096	1	Washer	10.500 X 18 X 1.600 mm
30	12M7066	1	Lock Washer	10 mm
30	19M7402	2	Cap Screw	M10 X 25
38	4473032	1	Hydraulic Hose	-
39	4473033	1	Hydraulic Hose	-
40	4473034	1	Hydraulic Hose	-
41	4473035	1	Hydraulic Hose	-
46	4239515	1	Spring	-
47	19M7402	1	Cap Screw	M10 X 25
47	12M7066	1	Lock Washer	10 mm
47	24M7096	1	Washer	10.500 X 18 X 1.600 mm

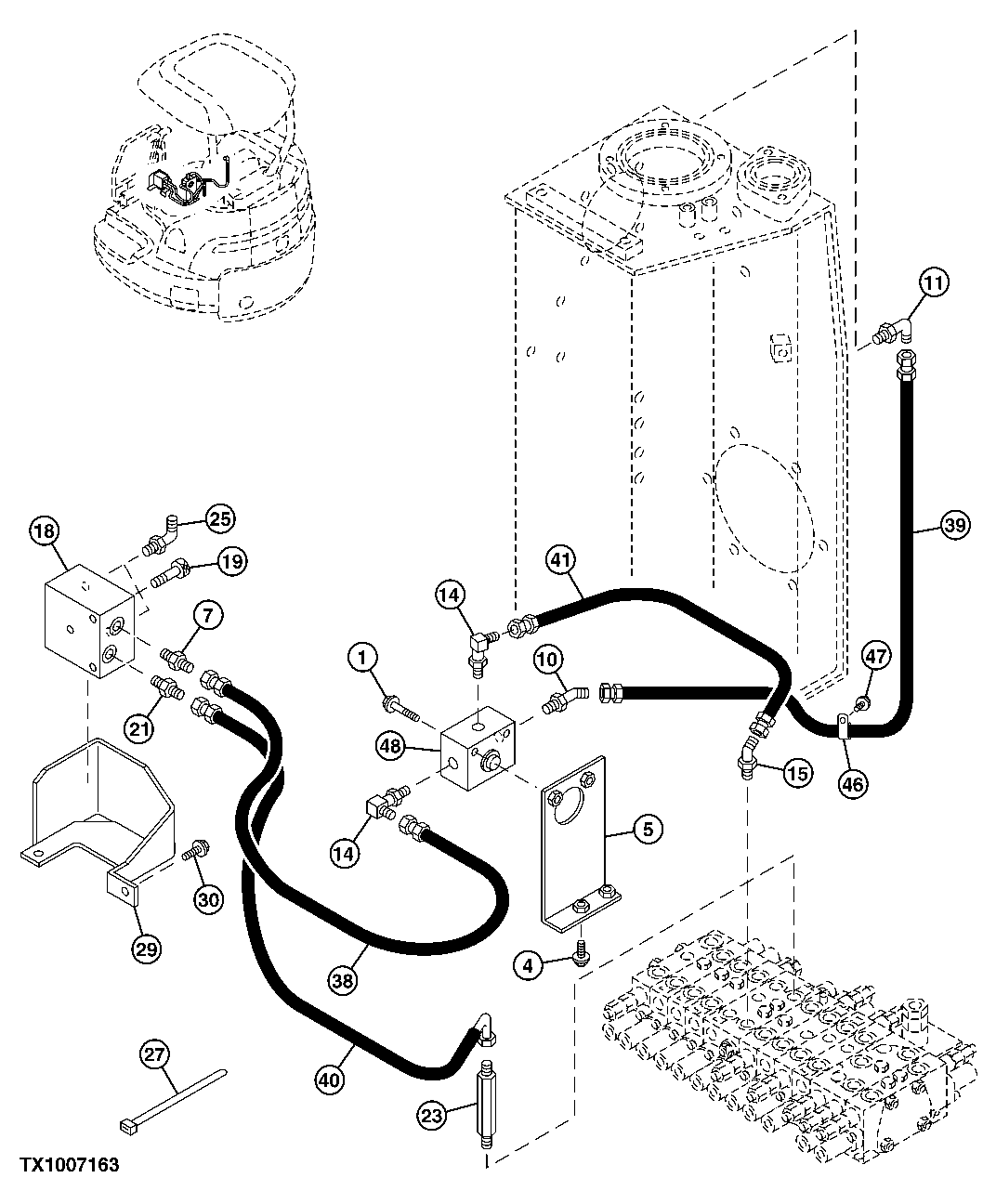

AUXILIARY HYDRAULIC LINES (UPPERSTRUCTURE)(SN. -005217) ( - 005217)
