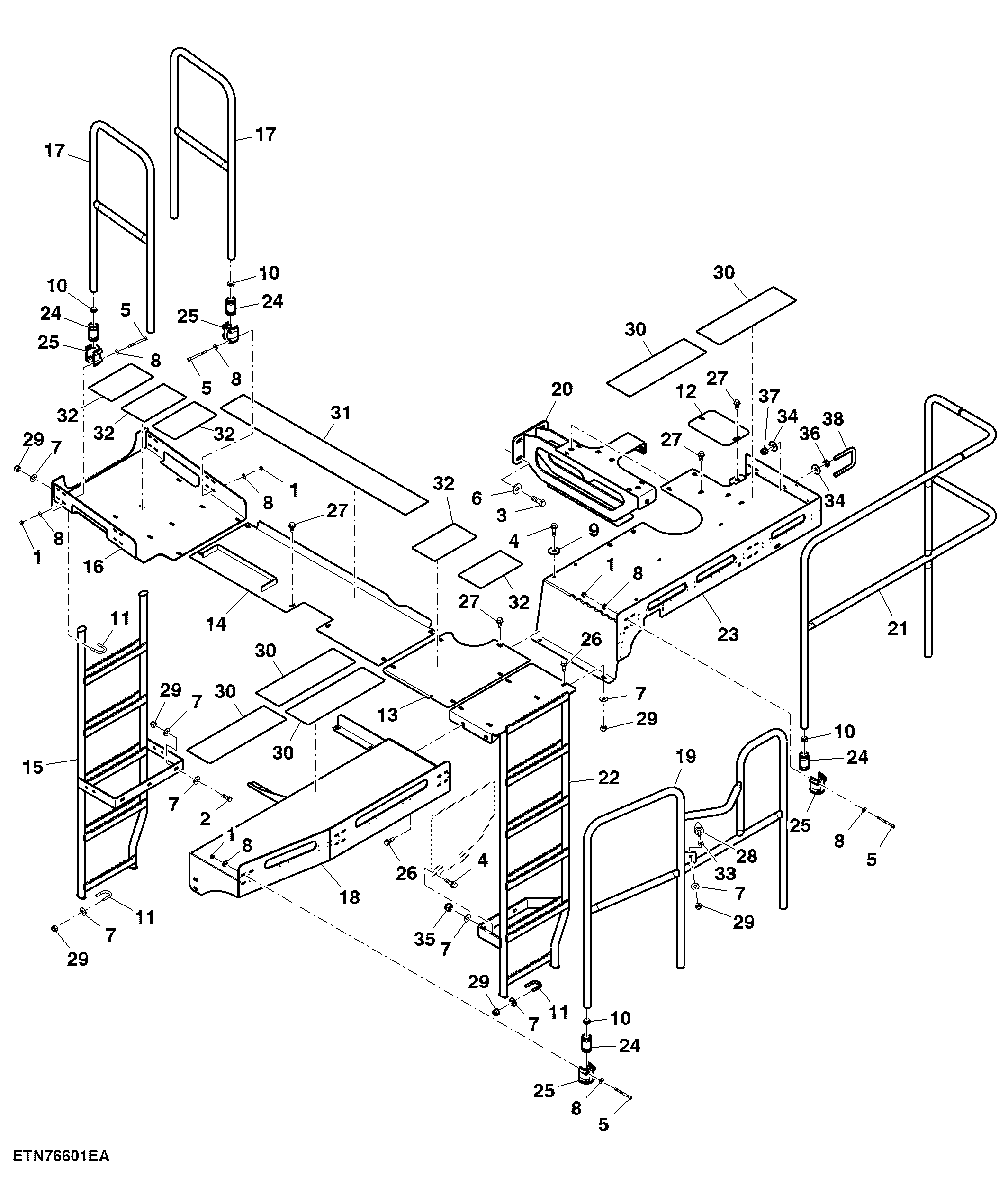

Platform Rail and Ladders

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7165	38	Lock Nut	M6
2	19H2676	2	Cap Screw	3/8" X 1"
3	19H2993	4	Cap Screw	1/2" X 1-1/2"
4	19H3693	6	Screw	3/8" X 1-1/4"
5	19M8071	38	Screw	M6 X 65
6	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
7	24H1219	28	Washer	7/16" X 1" X 0.083"
8	24H1287	75	Washer	9/32" X 5/8" X 0.065"
9	24M7101	4	Washer	11 X 34 X 3 mm
10	A68131	10	Plug	-
11	CB01420399	6	U-Bolt	-
12	CB01481172	1	Sheet	-
13	CB01507631	1	Platform	-
14	CB11480924	1	Platform	-
15	CB11481326	1	Ladder	-
16	CB11494525	1	Platform	-
17	CB11494577	2	Rail	-
18	CB11495595	1	Platform	-
19	CB11495606	1	Handrail	-
20	CB11496673	1	Support	-
21	CB11496803	1	Handrail	-
22	CB11505711	1	Ladder	-
23	AXT11156	1	Platform	SUB FOR CB11507632
24	H167680	10	Isolator	-
25	H167681	10	Clamp	-
26	N10214	14	Self-Locking Screw	-
27	N14822	35	Screw	-
28	R111383	1	Bumper	-
29	T11234	25	Lock Nut	-
30	0650327763	5	Mat	-
31	CB01490459	1	Pad	-
32	CB11452211	5	Tape	-
33	CB01452528	1	Spacer	-
34	24M7178	4	Washer	10.500 X 30 X 2.500 mm
35	T54568	2	Lock Nut	-
36	14M7274	2	Nut	M10
37	14M7517	2	Lock Nut	M10
38	WZ6381016	1	U-BOLT	-
