Floating Crop Divider Position Sensor and Mounting

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	4	Nut	M10
2	14M7139	4	Nut	M4
3	14M7400	8	Lock Nut	M10
4	21M7490	4	Screw	M4 X 50
5	24M7117	8	Washer	4.300 X 9 X 0.800 mm
6	AN276757	2	Arm	-
7	CXT10517	1	Bracket	RH
7	CXT10518	1	Bracket	LH
8	14M7296	4	Flange Nut	M10
9	R100686	2	Support	-
10	P48347	4	O-Ring	-
11	RE334232	2	Sensor	Crop Divider Position Sensor, SUB FOR RE261354
12	A4365R	2	O-Ring	-
13	R72653	2	Snap Ring	-
14	CXT10562	1	Shield	RH
14	CXT10564	1	Shield	LH
15	19M7784	4	Screw	M10 X 20
16	AH125958	4	Ball Joint	-
17	N380649	2	Rod	-
18	AXT11632	2	Sensor Wiring Harness	-
19	RE12364	2	Electrical Connector Assy	Hall Effect Sensor
19	R78061	3	Elec. Connector Terminal	-
19	57M9216	3	Elec. Connector Seal	-
20	R78054	2	Electrical Connector Assy	Vehicle Harness
20	R78060	3	Elec. Connector Terminal	-
20	57M9216	3	Elec. Connector Seal	-

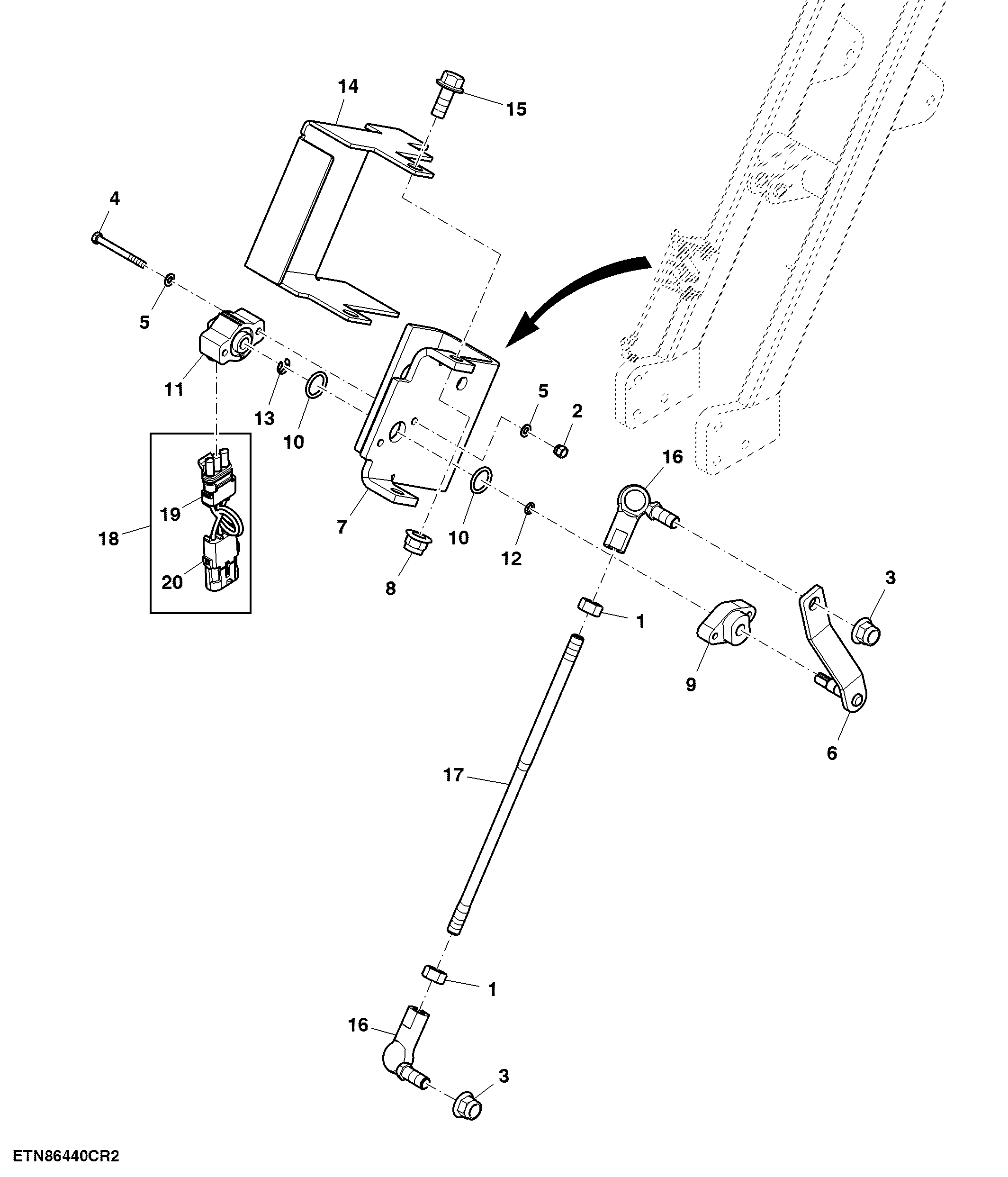

Floating Crop Divider Position Sensor and Mounting

Нет текстового описания
