Basecutter Height Indicator Mount, RH, Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H171405	1	Bracket	-
2	AXT12519	1	Arm	SUB FOR H166312 APPL
3	H171404	1	Support	-
4	H171406	1	Shaft	-
5	RE334232	1	Sensor	Basecutter Height, SUB FOR RE261354
6	19M9158	2	Screw	M4 X 40
7	24M7117	4	Washer	4.300 X 9 X 0.800 mm
8	P48347	2	O-Ring	-
9	R72653	1	Snap Ring	-
10	34H298	1	Spring Pin	7/32" X 1-1/8"
11	14M7139	2	Nut	M4
12	N10730	1	U-Bolt	-
13	CB01512346	1	Bracket	-
14	24H1219	2	Washer	7/16" X 1" X 0.083"
15	T11234	2	Lock Nut	-
16	CB01512498	1	Bracket	-
17	AT104698	1	Tie Rod Assembly	-
18	T74416	1	Clamp	-
19	19H2993	3	Cap Screw	1/2" X 1-1/2"
20	14M7397	2	Lock Nut	M6
21	N275980	6	Screw	M8 X 20
22	AXT11632	2	Sensor Wiring Harness	-
23	24M7054	4	Washer	6.400 X 12 X 1.600 mm
24	R306842	2	Screw	M6 X 28.500
25	CB01512340	1	Cover	-
26	CB01512341	1	Cover	-
27	M72048	6	Nut	-
28	N112200	6	Self-Locking Screw	7.925 X 25.400 mm (5/16" X 1")
29	CB01512499	1	Cover	-
30	CB11439387	1	Indicator	-
31	12H301	3	Lock Washer	1/2"
32	RE12364	2	Electrical Connector Assy	Engine Harness
32	R78061	3	Elec. Connector Terminal	-
32	57M9216	3	Elec. Connector Seal	-
33	R78054	2	Electrical Connector Assy	Hall Effect Height Sensor
33	R78060	3	Elec. Connector Terminal	-
33	57M9216	3	Elec. Connector Seal	-

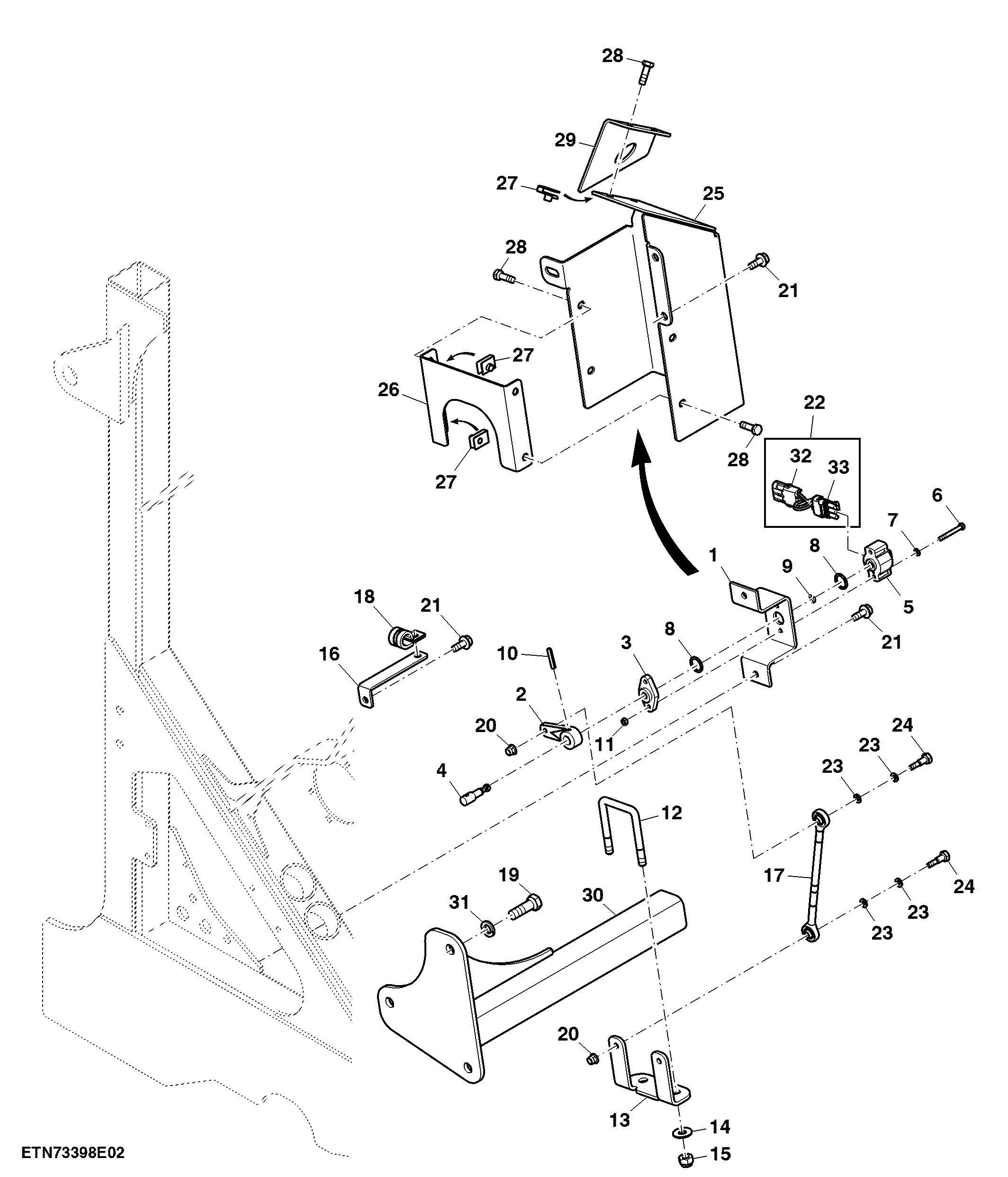

Basecutter Height Indicator Mount, RH, Track

Нет текстового описания
