Открытый узел

SHIELD GP, MAIN FRAME

SHIELD GP, MAIN FRAME

SHIELD GP, MAIN FRAME

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

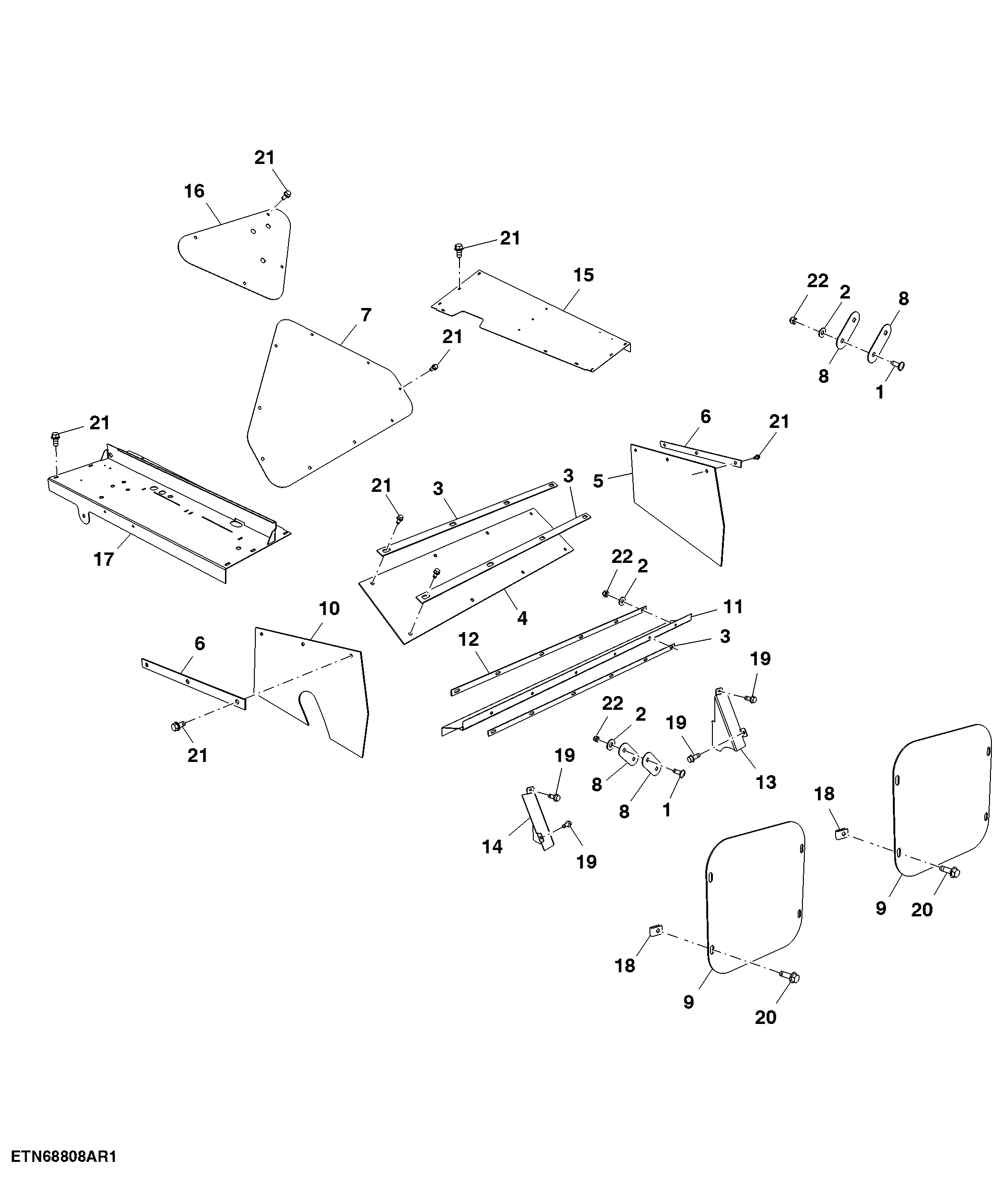

SHIELD GP, MAIN FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H1500	4	Bolt	3/8" X 1"
2	24H1219	8	Washer	7/16" X 1" X 0.083"
3	CB01432696	3	Strap	-
4	CB01432707	1	Seal	-
5	CB01438479	1	Seal	-
6	CB01438483	2	Strap	-
7	CB01447987	1	Cover	-
8	CB01448032	4	Cover	-
9	CB01464374	2	Cover	-
10	CB01467890	1	Seal	-
11	CB01474715	1	Seal	-
12	CB01475587	1	Strap	-
13	CB01483464	1	Guard	-
14	CB01483465	1	Guard	-
15	CB11481029	1	Housing	-
16	CB01434713	1	Cover	-
16	CB11486734	1	Cover	-
17	CB11486783	1	Shield	-
18	M72048	8	Nut	-
19	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
20	N112200	8	Self-Locking Screw	7.925 X 25.400 mm (5/16" X 1")
21	R122618	49	Screw	9.525 X 19.050 mm (3/8" X 3/4")
22	T11234	8	Lock Nut	9.525 mm (3/8")
