Открытый узел

Rotary Screen GP ( - 090587)

Rotary Screen GP ( - 090587)

Rotary Screen GP ( - 090587)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

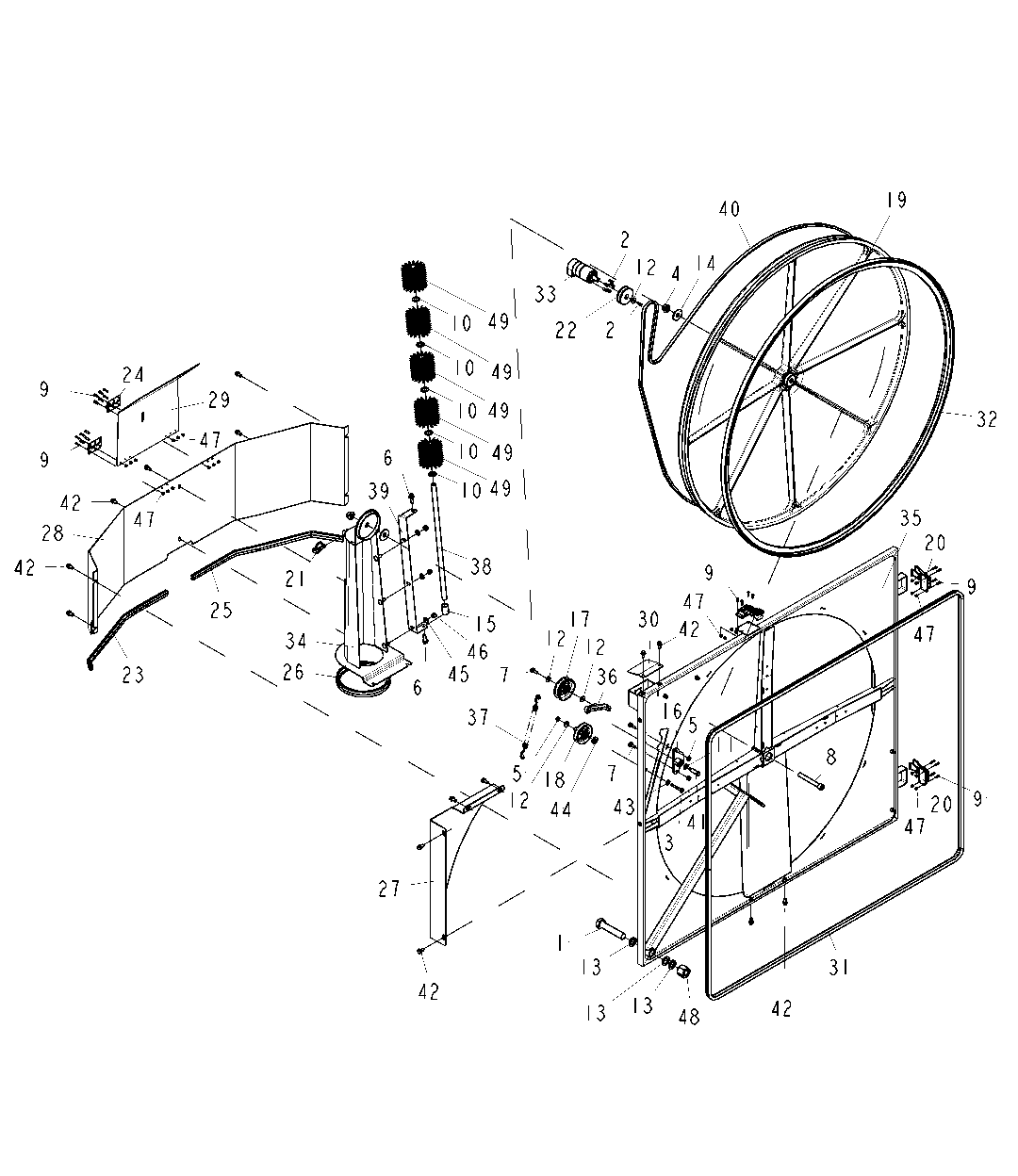

Rotary Screen GP ( - 090587)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0050010194	1	Bolt	-
2	7555363011	6	Bolt	-
3	03M7223	1	Bolt	M8 X 60
4	14M7291	2	Flange Nut	M16
5	14M7298	3	Flange Nut	M8
6	19M7786	2	Screw	M10 X 30
7	19M7867	3	Screw	M8 X 25
8	L116459	1	Screw	M16 X 120
9	21H1148	24	Screw	0.190" X 3/4"
10	24H1184	5	Washer	25/32" X 1-1/4" X 0.105"
11	24H1341	1	Washer	17/32" X 15/16" X 0.060"
12	24M7298	4	Washer	8.400 X 25 X 2 mm, (SUB FOR 24M7207)
13	24M7294	3	Washer	26 X 39 X 4 mm
14	24M7315	2	Washer	17 X 50 X 3 mm
15	28H1669	1	Bushing	0.824" X 1.050" X 1-1/2"
16	AH140170	1	Support	-
17	AH140497	1	Center Sheave	-
18	AH169549	1	Center Sheave	-
19	AH228878	1	Screen	-
20	AH87272	3	Latch	-
21	AR62150	1	Quick Lock Pin	-
22	CB01423843	1	Center Sheave	-
23	CB01448371	1	Seal	-
24	CB01464165	2	Hinge	-
25	CB01464190	1	Seal	-
26	CB01467471	1	Seal	-
27	CB01480051	1	Sheet	-
28	CB01480808	1	Cover	-
29	CB01480812	1	Cover	-
30	CB01481643	1	Cover	-
31	CB01512622	1	Isolator	(SUB FOR CB01481686)
32	CB01489241	1	Bushing	-
33	CB11458144	1	Hydraulic Motor	-
34	CB11480032	1	Air Duct	-
35	CB11480038	1	Door	-
36	H146064	1	Pitman Arm	-
37	H164808	1	Extension Spring	-
38	H203990	1	Shaft	-
39	H203991	1	Bracket	-
40	H221273	1	V-Belt	-
41	M111701	1	Screw	M8 X 51
42	R122618	14	Screw	9.525 X 19.050 mm (3/8" X 3/4")
43	R47172	1	Washer	13.110 X 22.860 X 1.220 mm (33/64" X 0.900" X 0.048")
44	R53436	1	Washer	10.312 X 28.575 X 3.962 mm (13/32" X 1-1/8" X 5/32")
45	24H1305	3	Washer	13/32" X 13/16" X 0.065"
46	T11234	3	Lock Nut	9.525 mm (3/8")
47	T12847	24	Lock Nut	4.826 mm (0.190")
48	T34950	1	Nut	25.400 mm (1")
49	Z70910	5	Brush	-
