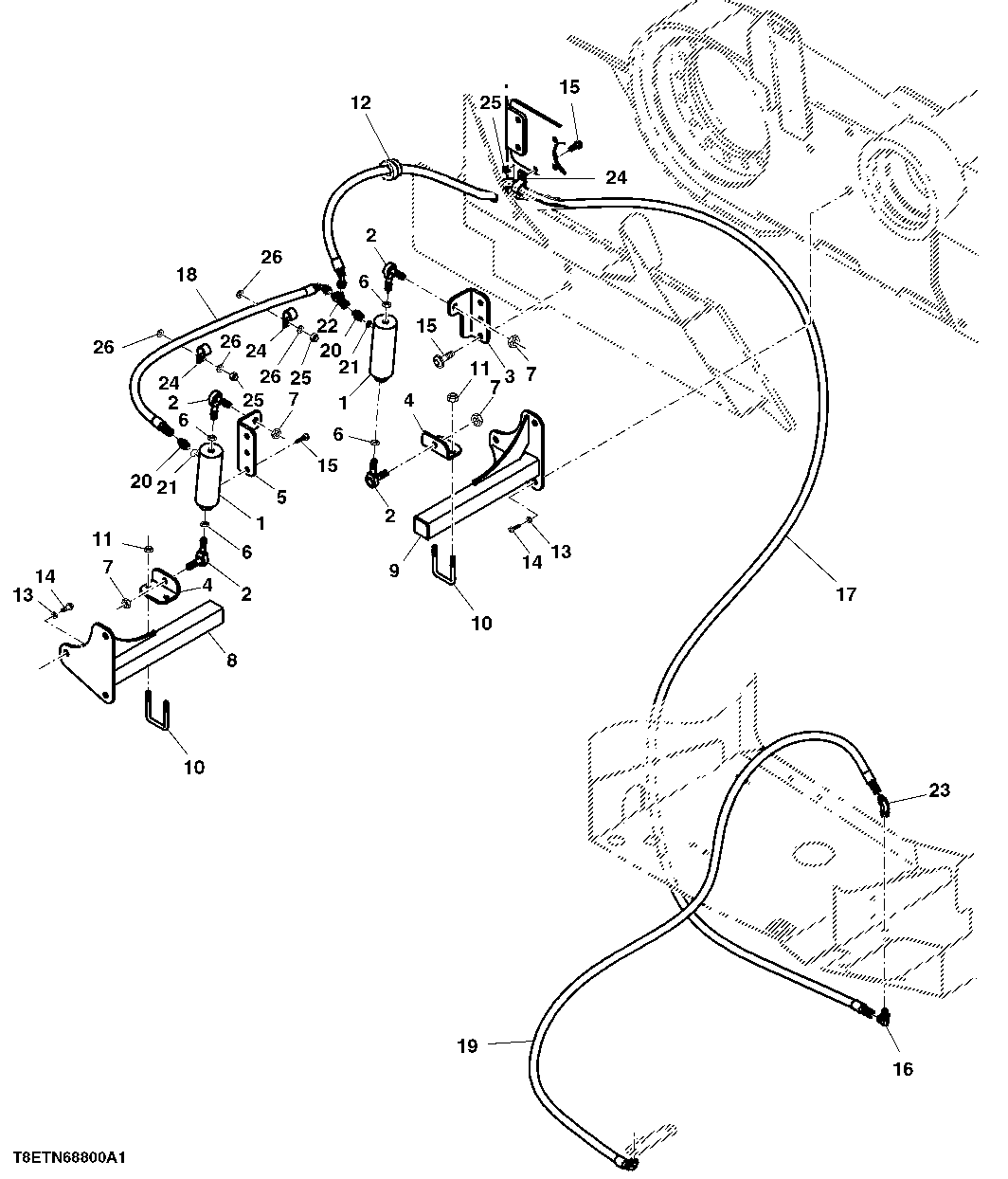

Mount GP, Basecutter Height Indicator Cylinder, Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473552	2	Hydraulic Cylinder	-
2	AT124107	4	Ball Joint	-
3	CB01448303	1	Lug	-
4	CB01441503	2	Lug	-
5	CB01448302	1	Lug	-
6	14H865	4	Nut	1/2"
7	M86977	4	Nut	12.700 mm (1/2")
8	CB11439387	1	Indicator	RH
9	CB11439391	1	Indicator	LH
10	N10730	2	U-Bolt	-
11	T11234	4	Lock Nut	9.525 mm (3/8")
12	CB01489991	1	Grommet	-
13	12H301	6	Lock Washer	1/2"
14	19H2993	6	Cap Screw	1/2" X 1-1/2"
15	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
15	N10214	5	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
16	X6WETX-WLN-S	1	Elbow Fitting	SUB FOR 0070020915
17	CB11489715	1	Hydraulic Hose	-
18	CB11480591	1	Hydraulic Hose	-
19	CB11480592	1	Hydraulic Hose	-
20	X6-4F5OX-S	2	Adapter Fitting	SUB FOR 0070034014
21	R26448	2	O-Ring	(INCLD IN 0070034014 FITTING) 11.887 X 1.981 mm (0.468" X 5/64"), INCL IN 20
22	AT36921	1	Tee Fitting	-
23	AU43156	1	Elbow Fitting	-
24	AT176905	2	Clamp	-
24	AT176905	3	Clamp	-
25	T11234	2	Lock Nut	9.525 mm (3/8")
25	T11234	3	Lock Nut	9.525 mm (3/8")
26	24H1305	4	Washer	13/32" X 13/16" X 0.065"

Mount GP, Basecutter Height Indicator Cylinder, Track

Нет текстового описания
