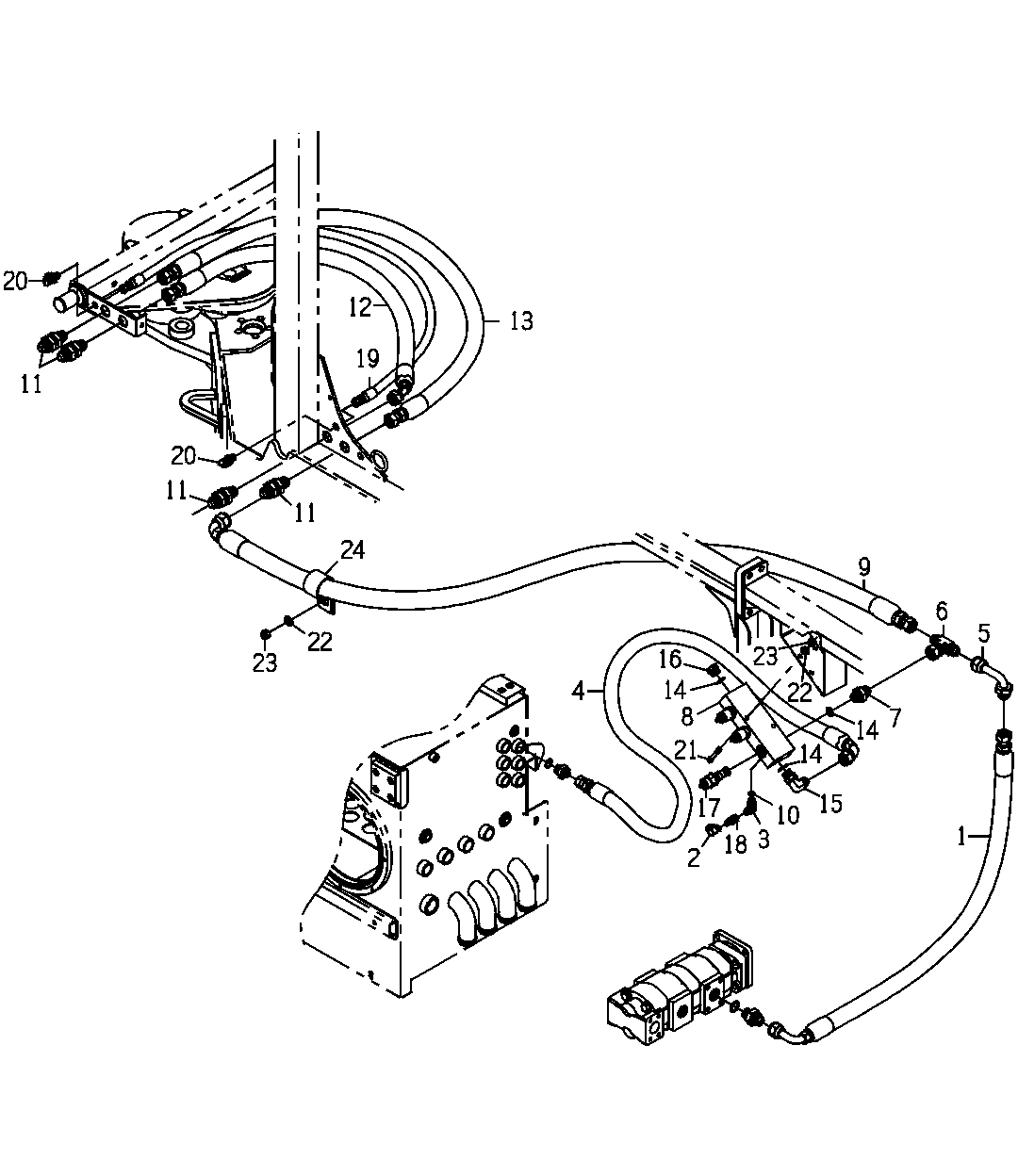

Lines GP, Elevator, Pump To Swing Table ( - 090587)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11456057	1	Hydraulic Hose	-
2	AT205083	1	Cap	-
3	X6C5OX-S	1	Elbow Fitting	-
4	0881342678	1	Hydraulic Hose	-
5	X41T3-16-16	1	Elbow Fitting	-
6	X16S6X-S	1	Tee Fitting	(SUB FOR 0071342068)
7	X16-12F5OX-S	1	Adapter Fitting	-
8	CB11437898	1	Pressure Relief Valve	-
9	CB11437600	1	Hydraulic Hose	-
10	R26448	1	O-Ring	(INCLD IN 0070028756 FITTING) 11.887 X 1.981 mm (0.468" X 5/64")
11	X16WTX-WLN-S	4	Union Fitting	(SUB FOR 0071341066)
12	CB11438015	1	Hydraulic Hose	-
13	CB11438016	1	Hydraulic Hose	-
14	U12547	3	O-Ring	(INCLD IN 0070033020 FITTING, AT32331 ELBOW FITTING, R27175 DRAIN PLUG) 23.470 X 2.946 mm (0.924" X 0.116")
15	AT32331	1	Elbow Fitting	-
16	R27175	1	Drain Plug	-
17	CB01462657	1	Hyd Actuated Control Valve	(INCLD IN CB11437898 PRESSURE RELIEF VALVE)
18	XPD36BTX	1	Diagnostic Coupling	-
19	CB11438017	1	Hydraulic Hose	-
20	N111995	2	Elbow Fitting	-
21	19H2732	2	Cap Screw	3/8" X 2-3/4"
22	24H1219	3	Washer	7/16" X 1" X 0.083"
23	T11234	3	Lock Nut	9.525 mm (3/8")
24	T153064	1	Clamp	-

Lines GP, Elevator, Pump To Swing Table ( - 090587)
