Открытый узел

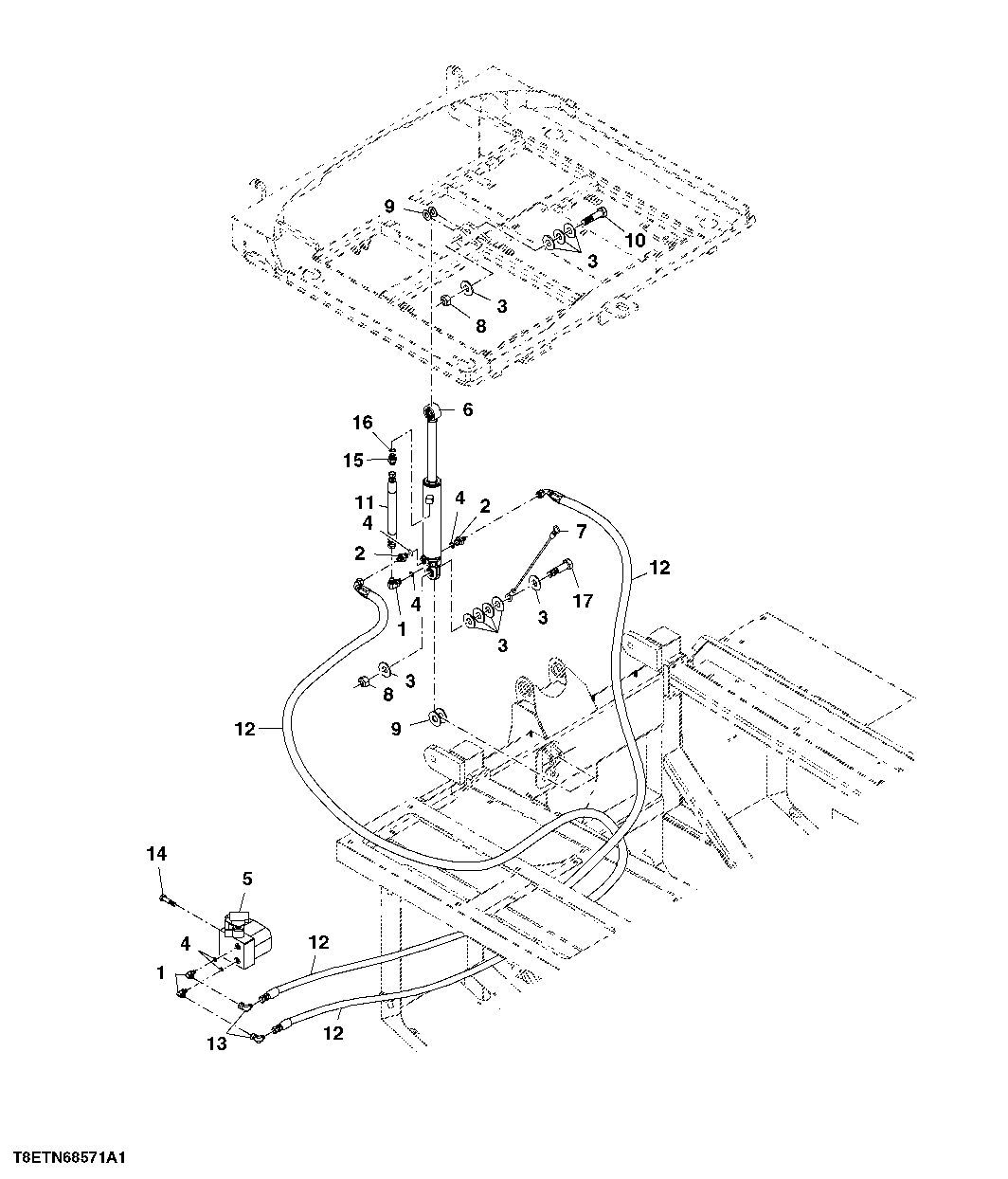

Lines GP, Cab Tilt ( - 090755)

Lines GP, Cab Tilt ( - 090755)

Lines GP, Cab Tilt ( - 090755)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Lines GP, Cab Tilt ( - 090755)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AA34748	3	Elbow Fitting	-
2	X6-4F5OX-S	2	Adapter Fitting	SUB FOR 0070034014
3	24M7243	1	Washer	25.400 X 50 X 6 mm
4	R28782	5	O-Ring	(INCLD IN AA34748 ELBOW FITTING, 0070034014 FITTING) 8.915 X 1.829 mm (0.351" X 0.072")
5	AT172728	1	Pump	-
6	AH216340	1	Hydraulic Cylinder	-
7	AT183107	1	Cable	-
8	T34950	2	Nut	25.400 mm (1")
9	24H1197	1	Washer	1-1/16" X 2-1/2" X 0.164"
10	19H3634	2	Cap Screw	1" X 5-1/2"
11	CB01466632	1	Hydraulic Hose	-
12	CB11438088	2	Hydraulic Hose	-
13	AE24616	2	Elbow Fitting	-
14	N10214	2	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
15	R27212	1	Fitting	-
16	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
17	19H3840	1	Cap Screw	1" X 12"
