LINES GP, BIN FLAP-VALVE TO CYLINDER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

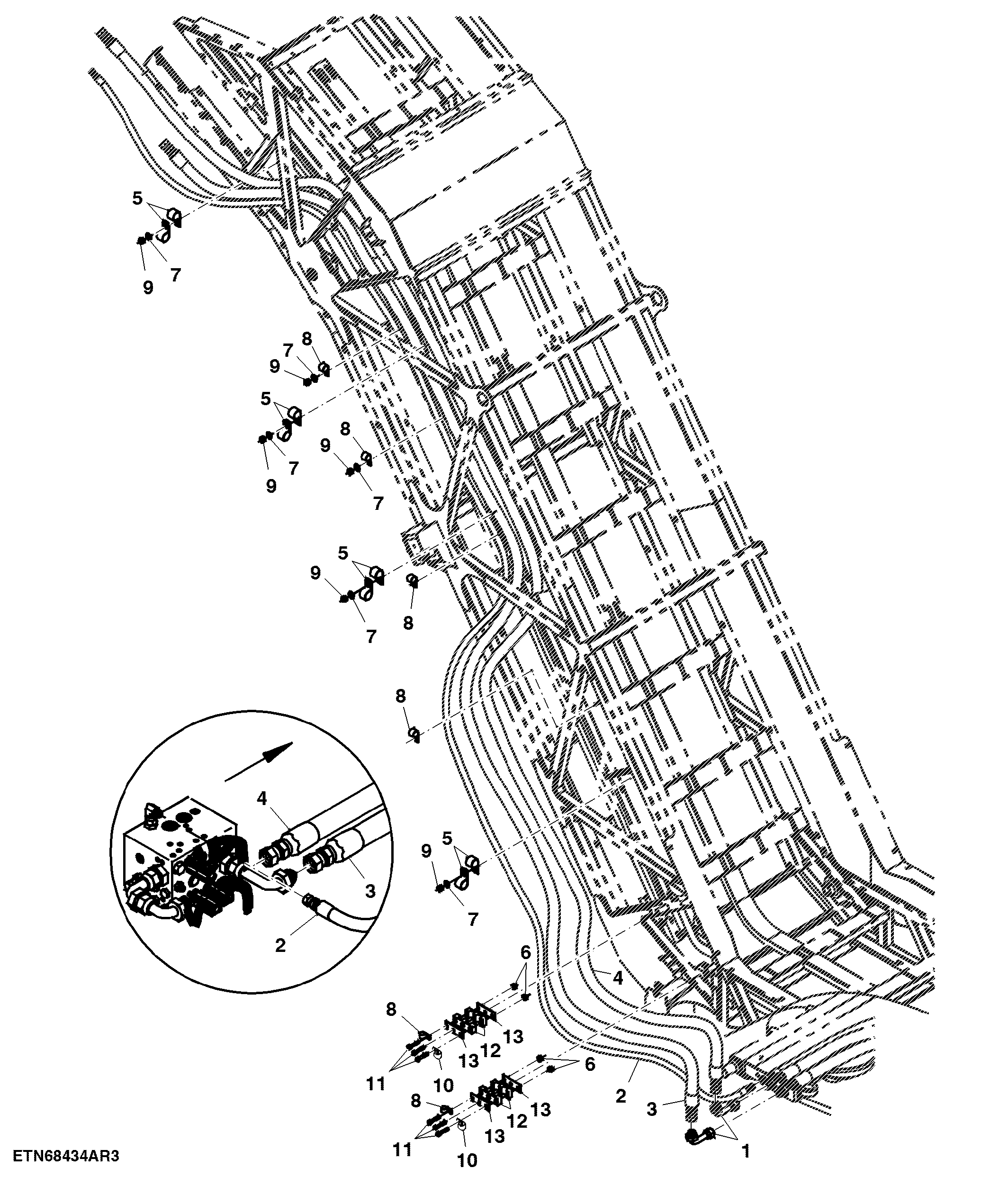

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	X41T3-16-16	2	Elbow Fitting	-
2	CB11450869	1	Hydraulic Hose	-
2	CB11492072	1	Hydraulic Hose	-
3	CB11450870	1	Hydraulic Hose	-
4	CB11450872	1	Hydraulic Hose	-
5	T153064	8	Clamp	-
6	T34037	2	Screw	9.525 X 15.748 mm (3/8" X 0.620")
6	T11234	4	Lock Nut	9.525 mm (3/8")
7	24H1219	6	Washer	7/16" X 1" X 0.083"
8	AT124557	6	Hose Clamp	-
9	T11234	6	Lock Nut	9.525 mm (3/8")
10	T140924	2	Clamp	-
11	19H3909	6	Cap Screw	3/8" X 3-1/2"
12	CB01478377	2	Insert	-
13	CB01478381	4	Clamp	-

LINES GP, BIN FLAP-VALVE TO CYLINDER

Нет текстового описания
