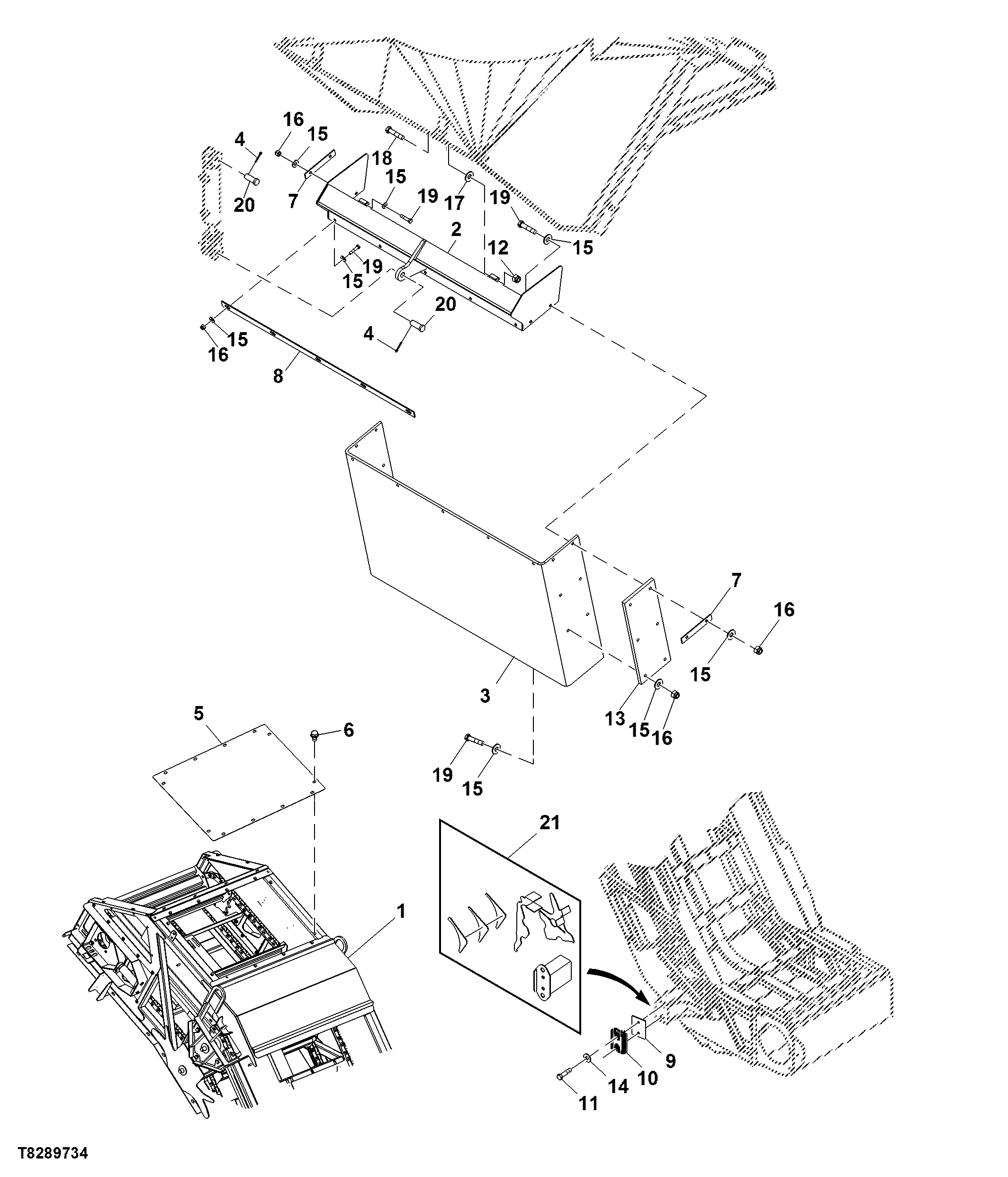

ELEVATOR GP, FRAME/SHIELDS/BIN FLAP/STOP

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473201	1	Main Frame	-
2	CB11473203	1	Door	-
3	0191372460	1	Pad	-
4	11M7023	2	Cotter Pin	4 X 32 mm
5	CB01473206	1	Shield	-
6	H77932	12	Screw	9.525 X 15.700 mm (3/8" X 0.618")
7	CB01438732	2	Strap	-
8	0290210219	1	Retainer	-
9	CB01472833	8	Spacer	-
10	810384900	2	Bumper	-
11	19H2644	4	Cap Screw	1/2" X 2-1/2"
12	BP12214	2	Lock Nut	12.700 mm (1/2")
13	CB01440601	2	Reinforcement	-
14	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
15	24H1219	34	Washer	7/16" X 1" X 0.083"
16	T11234	17	Lock Nut	9.525 mm (3/8")
17	0050021074	2	Washer	-
18	19H2668	2	Cap Screw	1/2" X 3-1/2"
19	19H3217	17	Cap Screw	3/8" X 1-3/4"
20	0130009533	2	Pin Fastener	-
21	KXT10047	1	Bumper	-

ELEVATOR GP, FRAME/SHIELDS/BIN FLAP/STOP
