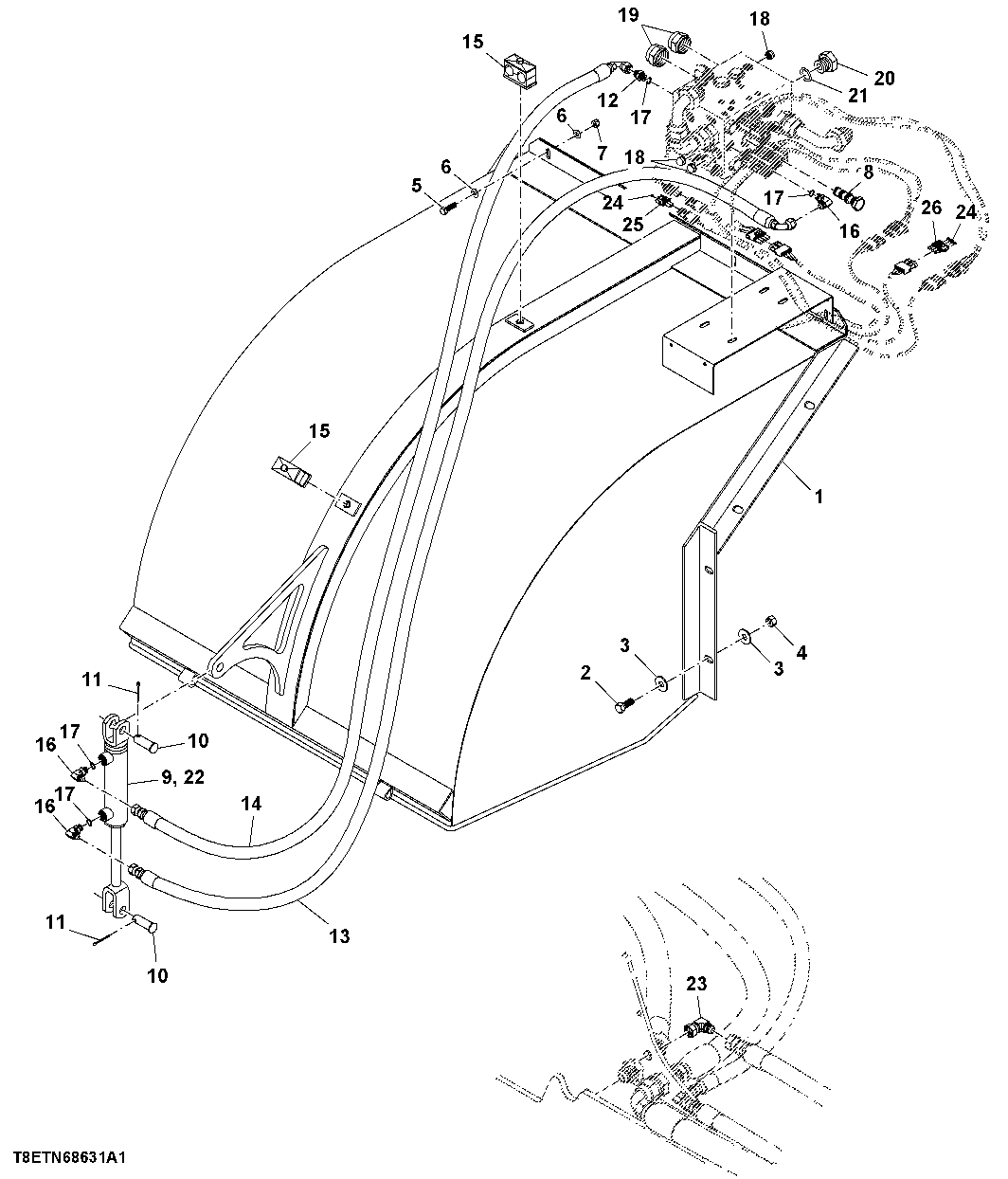

ELEVATOR DISCHARGE CHUTE GP (OPTION 6320)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473148	1	Chute	-
2	19H2898	8	Cap Screw	1/2" X 1-1/4"
3	24H1211	16	Washer	9/16" X 1-3/8" X 0.105"
4	BP12214	8	Lock Nut	12.700 mm (1/2")
5	19H3239	4	Cap Screw	3/8" X 1-1/4"
6	24H1219	8	Washer	7/16" X 1" X 0.083"
7	T11234	4	Lock Nut	9.525 mm (3/8")
8	CB01444009	1	Plug	-
9	CB11472726	1	Hydraulic Cylinder	-
10	0130009533	2	Pin Fastener	-
11	11M7023	2	Cotter Pin	4 X 32 mm
12	R27212	1	Fitting	-
13	CB11438851	1	Hydraulic Hose	-
14	CB11438850	1	Hydraulic Hose	-
15	AT216166	2	Clamp	-
16	X6C5OX-S	3	Elbow Fitting	-
17	R26448	4	O-Ring	(INCLD IN R27212 &amp; 0070028756 FITTINGS) 11.887 X 1.981 mm (0.468" X 5/64")
18	R39783	3	Fitting	-
19	U45826	2	Fitting	-
20	R36636	1	Drain Plug	-
21	R29936	1	O-Ring	(INCLD IN R36636 FITTING PLUG) 29.743 X 2.946 mm (1.171" X 0.116")
22	0011382080	1	Seal Kit	(INCLD IN CB11472726 HYDRAULIC CYLINDER)
23	AH75164	1	Elbow Fitting	-
24	R78064	6	Elec. Connector Cavity Plug	-
25	RE12363	1	Electrical Connector Assy	-
26	RE12365	1	Electrical Connector Assy	-

ELEVATOR DISCHARGE CHUTE GP (OPTION 6320)

Нет текстового описания
