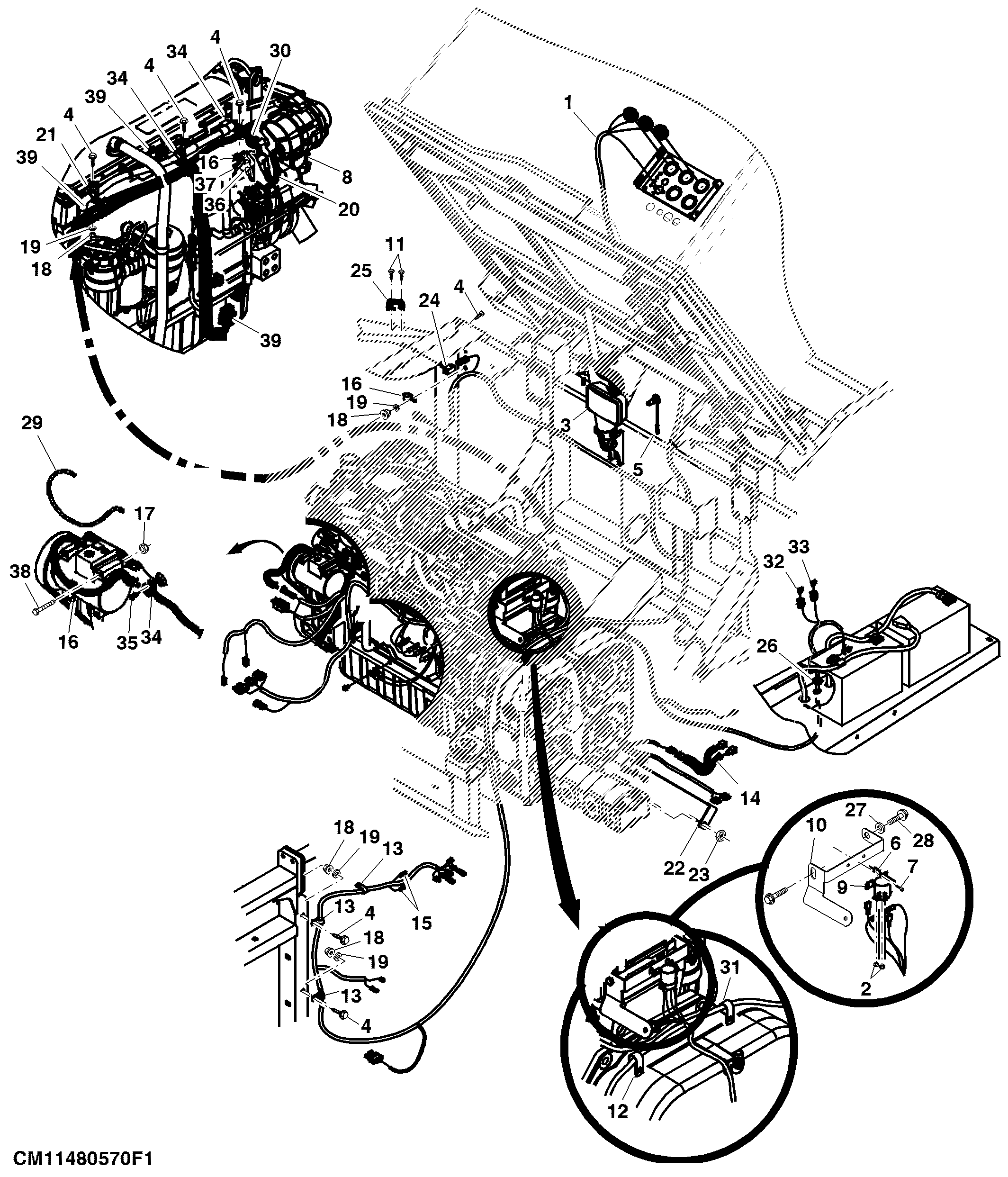

Electrical GP-Engine, 9 L ( - 100600)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11488876	1	Engine Power WRG Harness	-
1	CB11480571	1	Wiring Harness	-
2	14M7303	2	Flange Nut	M6
3	CB01441985	1	Bulb	INCLUDES AT130104
4	N10214	6	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
5	AT130104	1	Bulb	-
6	T103238	2	Nut	-
7	D14233	2	Screw	4.826 X 19.050 mm (0.190" X 3/4")
8	14M7298	1	Flange Nut	M8
9	AT141011	1	Relay	-
10	CB01482149	1	Bracket	-
11	R122618	2	Screw	9.525 X 19.050 mm (3/8" X 3/4")
12	CB11489177	1	Clamp	-
12	CB11489177	2	Clamp	-
13	AT176905	3	Clamp	-
13	H75541	3	Clamp	-
14	CB11470575	1	Wiring Harness	Standard Hydraulic
14	CB11469073	1	Wiring Harness	High Performance Hydraulic
15	0361309022	2	Diode Wiring Harness	-
16	T75276	3	Clamp	-
17	14M7298	1	Flange Nut	M8
18	T11234	6	Lock Nut	9.525 mm (3/8")
19	24H1219	3	Washer	7/16" X 1" X 0.083"
20	CB11481404	1	Engine Power WRG Harness	-
21	N189220	22	Tie Band	-
22	CB01477637	1	Support	-
23	14H821	1	Nut	5/8"
24	CB11485701	1	Switch	-
25	CB01485043	1	Bracket	-
26	H96823	1	Grommet	-
27	24H1211	1	Washer	9/16" X 1-3/8" X 0.105"
28	19M8962	1	Cap Screw	M14 X 20
29	CB01474007	1	Conduit	-
30	RE505489	1	Wiring Harness	-
31	CB11489178	3	Clamp	-
31	CB11489178	1	Clamp	-
32	57M7120	1	Fuse	-
33	AT39227	1	Fuse	-
34	T76252	4	Clamp	-
34	T76252	5	Clamp	-
35	19M7402	1	Cap Screw	M10 X 25
36	19M7865	1	Screw	M8 X 16
37	CB01489561	1	Conduit	-
38	19M8039	1	Screw	M8 X 80
39	T78787	1	Clamp	-
39	T78787	3	Clamp	-
40	CB11500264	1	Wiring Harness	-
41	19M7979	1	Screw	M8 X 55
42	CB01484914	1	Spacer	-
