Открытый узел

CYLINDER, ELEVATOR SWING

CYLINDER, ELEVATOR SWING

CYLINDER, ELEVATOR SWING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

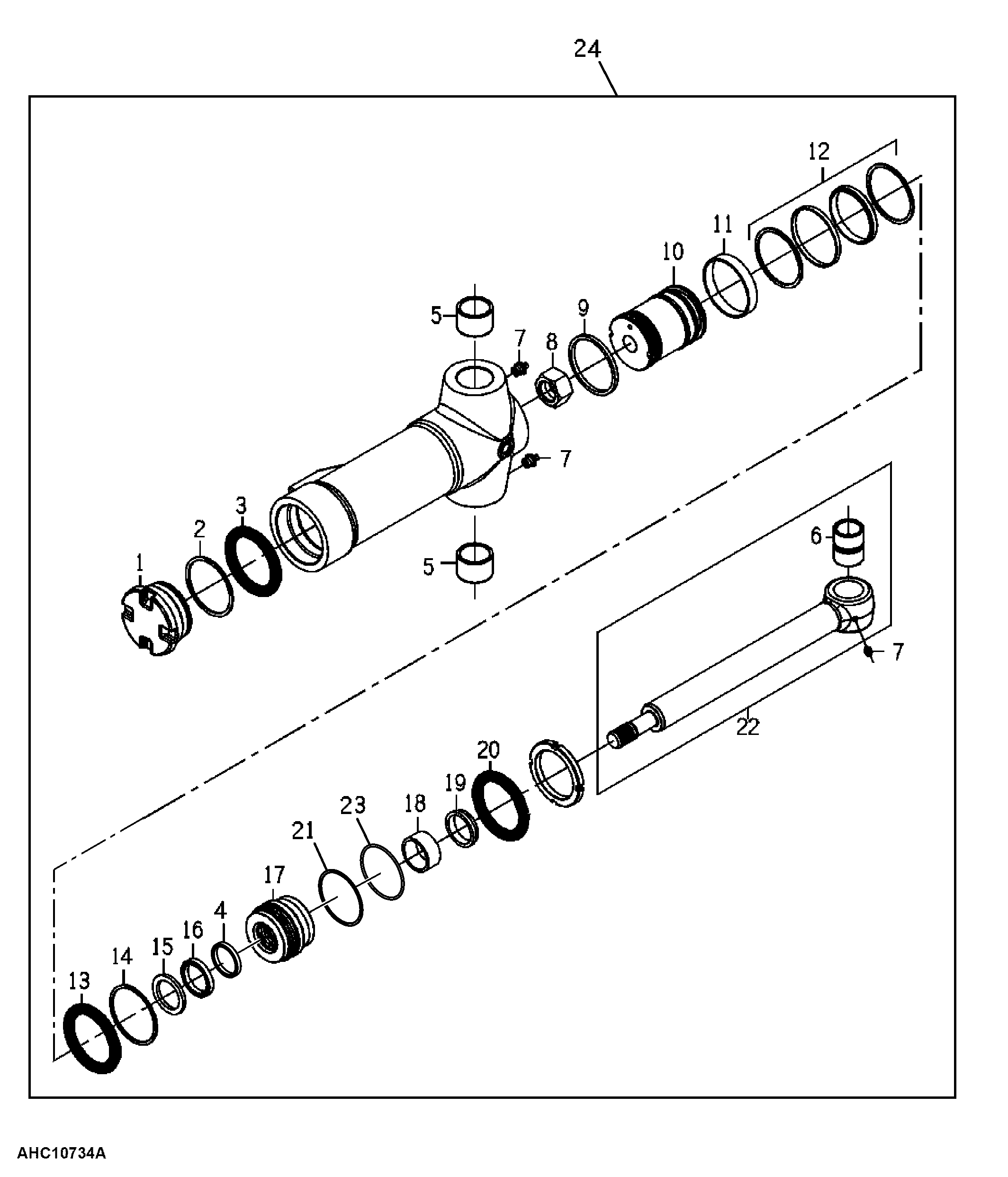

CYLINDER, ELEVATOR SWING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HC13873	1	Hydraulic Cylinder Cap	-
2	R78994	1	Back-Up Ring	(INCLD IN 0171344693 SEAL KIT)
3	L2301CU	1	O-Ring	(INCLD IN 0171344693 SEAL KIT) 94.844 X 3.531 mm (3-47/64" X 0.139")
4	H152203	1	Seal	-
5	R81487	2	Bushing	(INCLD IN RE28848 HYDRAULIC CYLINDER BARREL)
6	R81488	1	Bushing	(INCLD IN RE28849 HYDRAULIC CYLINDER ROD)
7	JD7798	3	Lubrication Fitting	-
8	H170539	1	Nut	-
9	R81796	1	Ring	(INCLD IN 0171344693 SEAL KIT)
10	R89480	1	Piston	-
11	R81775	1	Wear Ring	(INCLD IN 0171344693 SEAL KIT)
12	RE20343	1	Seal	(INCLD IN 0171344693 SEAL KIT)
13	F950R	1	O-Ring	(INCLD IN 0171344693 SEAL KIT)
14	H180094	1	Snap Ring	(INCLD IN 0171344693 SEAL KIT)
15	AH146561	1	Seal	(INCLD IN AH210484 HYDRAULIC CYLINDER KIT)
16	AH146557	1	Seal	(INCLD IN AH210484 HYDRAULIC CYLINDER KIT)
17	H208995	1	Hydr. Cylinder Rod Guide	-
18	H208987	1	Wear Ring	(INCLD IN AH210484 HYDRAULIC CYLINDER KIT)
19	AH146557	1	Seal	(INCLD IN AH210484 HYDRAULIC CYLINDER KIT)
20	H180080	1	Snap Ring	-
21	R81862	1	Back-Up Ring	91.490 X 98.850 X 1.780 mm (3.602" X 3.892" X 0.070")
22	RE28849	1	Hydraulic Cylinder Rod	-
23	H210686	1	O-Ring	-
24	AHC10734	1	Hydraulic Cylinder	-
..	AHC10164	1	Seal	-
..	H152794	1	Wear Ring	-
..	AHC11573	1	Hydraulic Cylinder Kit	-
..	U43360	1	O-Ring	-
..	U42703	1	O-Ring	-
..	R91731	1	Ring	-
..	R83577	1	O-Ring	-
..	H152065	1	Back-Up Ring	-
..	E49244	1	O-Ring	-
..	AH212101	1	Hydraulic Cylinder Kit	-
..	AH210484	1	Hydraulic Cylinder Kit	-
..	AHC19515	1	Hydraulic Cylinder Kit	-
