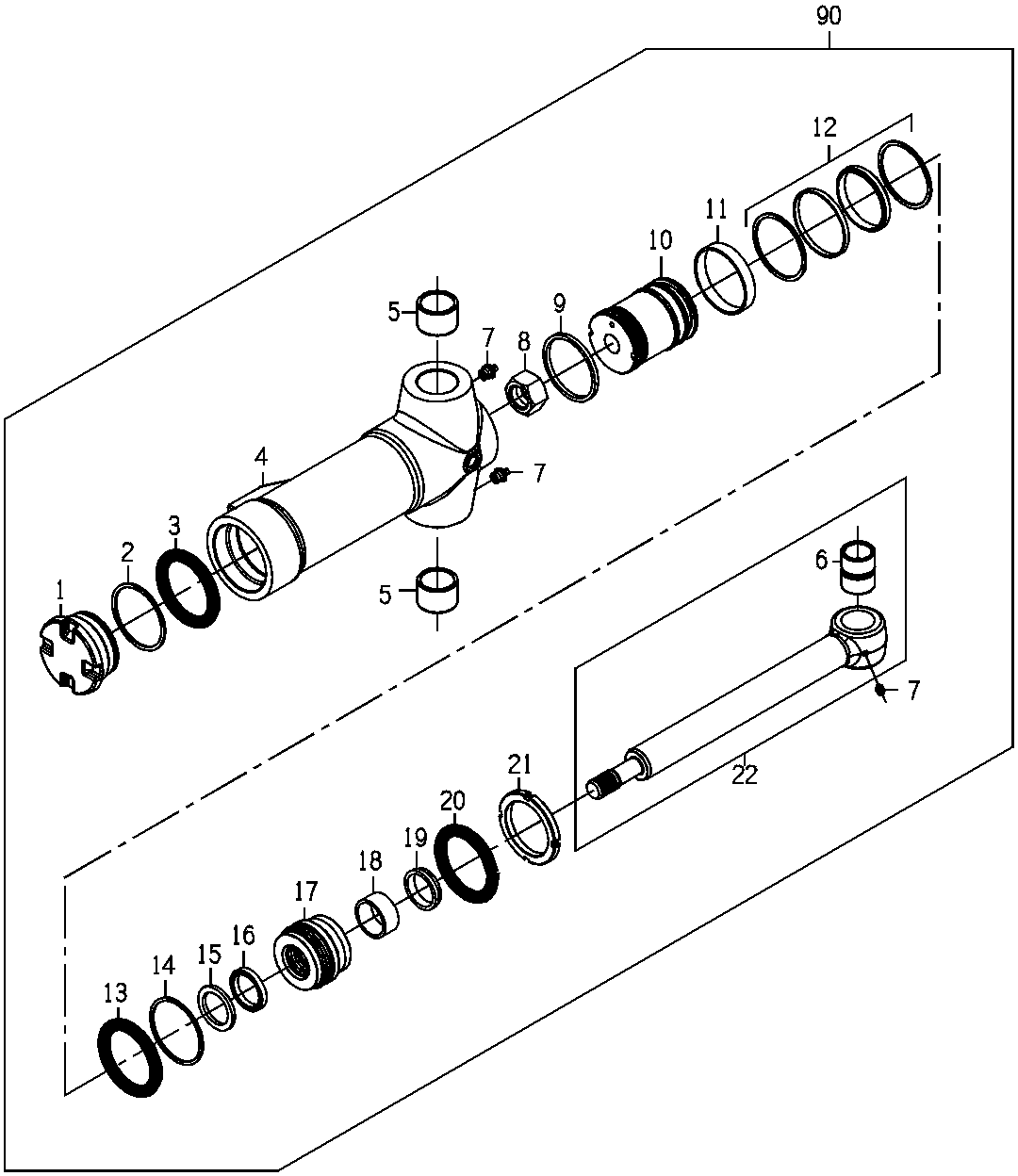

CYLINDER, ELEVATOR SWING ( - 100816)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R93755	1	Hydraulic Cylinder Cap	-
2	R78994	1	Back-Up Ring	INCLD IN A
3	L2301CU	1	O-Ring	94.844 X 3.531 mm (3-47/64" X 0.139"), INCLD IN A
4	RE28848	1	Hydraulic Cylinder Barrel	-
5	R81487	2	Bushing	INCLD IN 4
6	R81488	1	Bushing	INCLD IN 22
7	JD7798	3	Lubrication Fitting	-
8	H170539	1	Nut	-
9	-	1	Part 9	INCLD IN A
10	R89480	1	Piston	-
11	-	1	Part 11	INCLD IN A
12	-	1	Part 12	INCLD IN A
13	-	1	Part 13	INCLD IN A
14	-	1	Part 14	INCLD IN A
15	-	1	Part 15	INCLD IN B
16	-	1	Part 16	INCLD IN B
17	H157978	1	Hydr. Cylinder Rod Guide	-
18	-	1	Part 18	INCLD IN B
19	-	1	Part 19	INCLD IN B
20	R81787	1	Snap Ring	-
21	R81793	1	Nut	-
22	RE28849	1	Hydraulic Cylinder Rod	-
90	AH148694	1	Hydraulic Cylinder	CYLINDER-ELEVATOR SWING
98A	AHC19515	1	Hydraulic Cylinder Kit	-
98B	AH210484	1	Hydraulic Cylinder Kit	-

CYLINDER, ELEVATOR SWING ( - 100816)

Нет текстового описания
