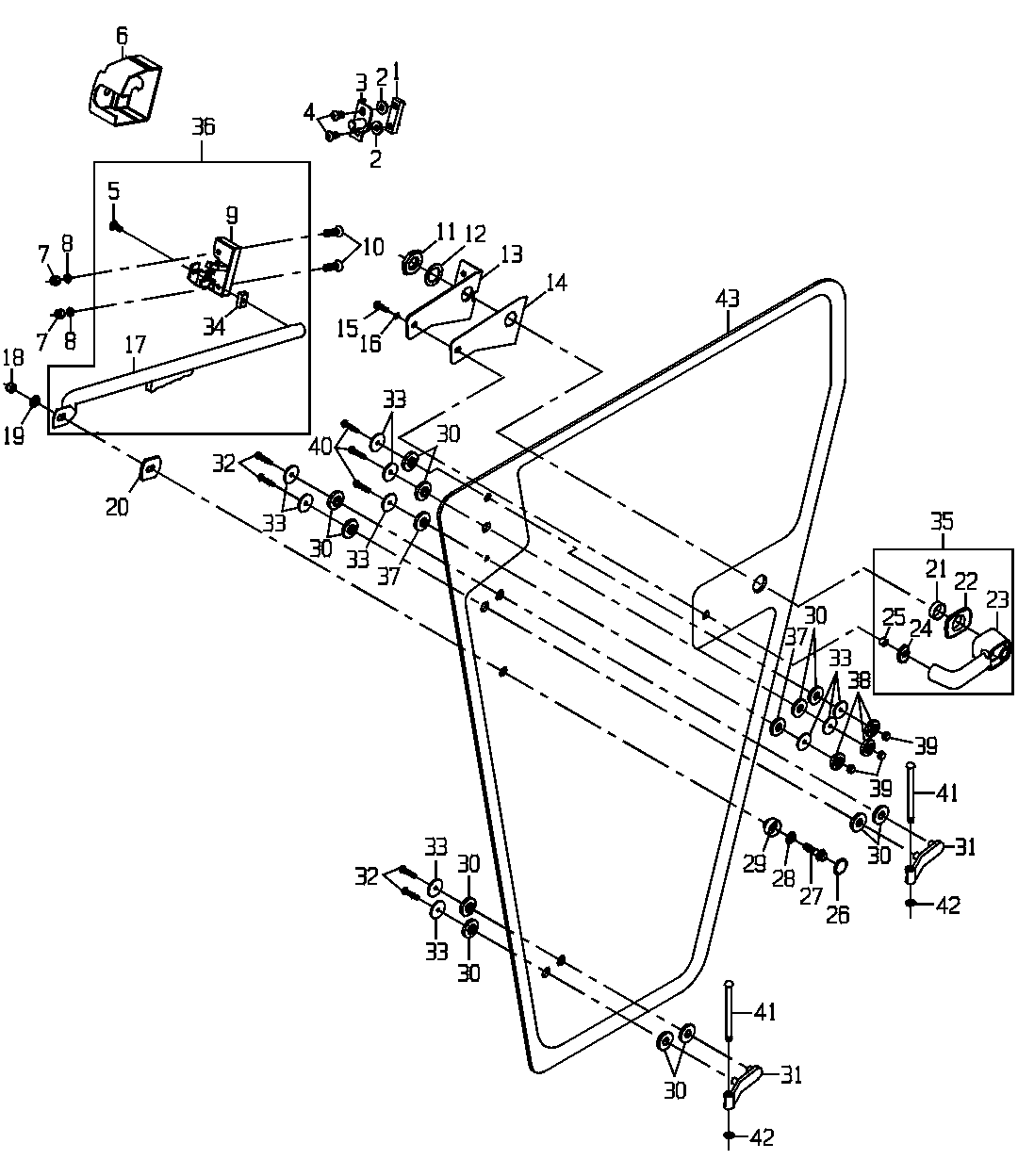

CAB GP, DOOR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H207001	1	Strap	-
2	H136590	2	Disk Spring	10.540 X 24 X 3 mm (0.415" X 0.945" X 0.118")
3	AH206878	1	Striker	-
4	L100285	2	Screw	M10 X 20
5	H207060	1	Screw	(INCLD IN AT216163 LATCH)
6	AH216261	1	Cover	-
7	14M7166	2	Lock Nut	M8
8	24M7055	2	Washer	8.400 X 16 X 1.600 mm
9	AH206962	1	Latch	(INCLD IN AT216163 LATCH)
10	19M7574	2	Screw	M8 X 40
11	L79432	1	Nut	(INCLD IN AH206941 HANDLE) M28
12	L79433	1	Washer	(INCLD IN AH206941 HANDLE) 29 X 43 X 2 mm (1.142" X 1.693" X 0.079")
13	H206751	1	Bracket	-
14	H207016	1	Spacer	-
15	21M7310	1	Screw	M6 X 25
16	24M7054	1	Washer	6.400 X 12 X 1.600 mm
17	AH206963	1	Handlebar	(INCLD IN AT216163 LATCH)
18	14M7478	1	Lock Nut	M8
19	24M7260	1	Washer	8.400 X 24 X 2 mm
20	R131261	1	Washer	17 X 35 X 3 mm (0.669" X 1.378" X 0.118")
21	L78690	1	Bushing	(INCLD IN AH206941 HANDLE)
22	H207057	1	Gasket	(INCLD IN AH206941 HANDLE)
23	AH206969	1	Handle	(INCLD IN AH206941 HANDLE)
24	H207058	1	Gasket	(INCLD IN AH206941 HANDLE)
25	L78691	1	Bushing	(INCLD IN AH206941 HANDLE)
26	L78703	1	Cap	-
27	19M7867	1	Screw	M8 X 25
28	24M7036	1	Washer	9 X 16 X 1.600 mm
29	L78851	1	Bushing	-
30	Z41356	12	Washer	12.600 X 18 X 5.500 mm (0.496" X 0.709" X 0.217")
31	H208790	2	Hinge	-
32	21M7305	4	Screw	M6 X 12
33	24M7437	10	Lock Washer	6.500 X 35 X 3 mm
34	H207062	1	Bearing	(INCLD IN AH206941 HANDLE)
35	AH206941	1	Handle	-
36	AH216163	1	Latch	-
37	L55163	2	Washer	6.500 X 10 X 9 mm (0.256" X 0.394" X 0.354")
38	L62580	3	Cap	-
39	14M7376	3	Lock Nut	M6
40	21M7310	3	Screw	M6 X 25
41	L33590	2	Pin Fastener	-
42	40M7126	2	Snap Ring	-
43	H207120	1	Door	-
