Открытый узел

Tank GP, Hydraulic

Tank GP, Hydraulic

Tank GP, Hydraulic

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

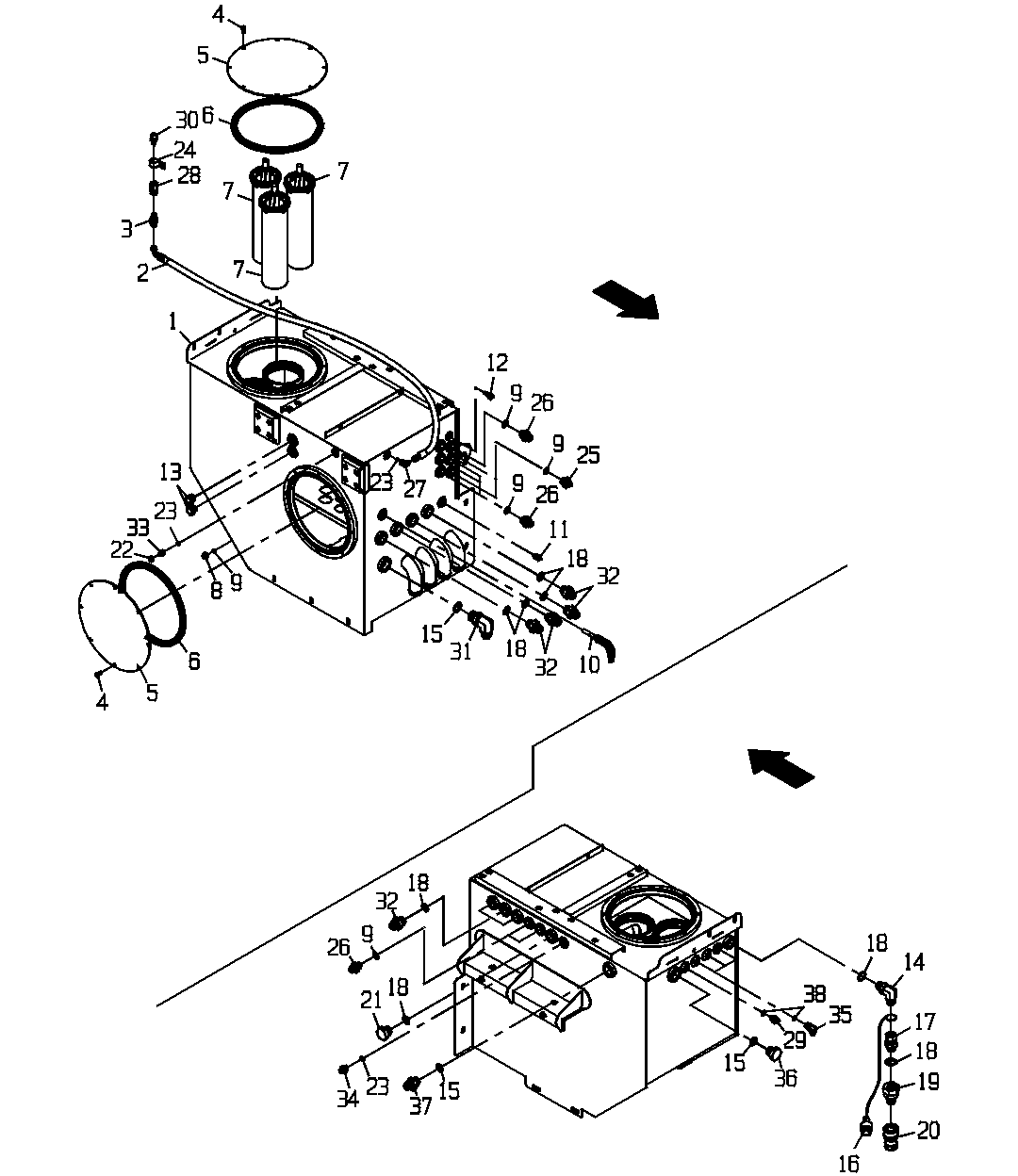

Tank GP, Hydraulic

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11472744	1	Fuel Tank	-
2	CB11466726	1	Hydraulic Hose	-
3	X6HTX-S	1	Union Fitting	SUB FOR 0070021169
4	T34037	16	Screw	9.525 X 15.748 mm (3/8" X 0.620"), INCLD IN 1
5	CB01472940	2	Cover	INCLD IN 1
6	0491346063	2	O-Ring	INCLD IN 1
7	CB11505350	3	Hydraulic Filter	SUB FOR 0061324848
8	R27175	1	Drain Plug	-
9	U12547	9	O-Ring	23.470 X 2.946 mm (0.924" X 0.116"), INCLD IN 8, 25, 26
10	RE55516	1	Switch	NOTE: INDEX CORRECTLY
11	0361397852	1	Fuel Sender	-
12	CB01447959	1	Pressure Switch	-
13	AT119301	2	Sight Plug	-
14	X16C5OX-S	1	Elbow Fitting	-
15	U13639	3	O-Ring	37.465 X 2.997 mm (1.475" X 0.118"), INCLD IN 31, 36, 37
16	0071348293	1	Cover	-
17	X16F65OX-S	1	Adapter Fitting	SUB FOR 0070036606
18	R29936	10	O-Ring	29.743 X 2.946 mm (1.171" X 0.116"), INCLD IN 14, 17, 21, 32
19	0071341771	1	Coupling	-
20	0071341772	1	Coupling	-
21	R36636	1	Drain Plug	-
22	R39783	1	Fitting	-
23	R26448	3	O-Ring	11.887 X 1.981 mm (0.468" X 5/64"), INCLD IN 27, 33, 34
24	T153064	1	Clamp	-
24	F026126	1	Hose Support	-
25	0071341813	2	Adapter Fitting	-
26	R27267	6	Fitting	-
27	X6C5OX-S	1	Elbow Fitting	SUB FOR 0070028756
28	CB01510023	1	Adapter Fitting	-
29	R27237	1	Fitting	-
30	0021368575	1	Pressure Relief Valve	-
30	CB01486166	1	Breather	-
31	X20C5OX-S	1	Elbow Fitting	SUB FOR CB01510042
32	X16F5OX-S	7	Adapter Fitting	SUB FOR CB01510018
33	R27212	1	Fitting	-
34	R27237	1	Fitting	-
35	AT32332	3	Elbow Fitting	-
36	T42743	1	Fitting	-
37	0070005759	1	Adapter Fitting	-
38	R26375	4	O-Ring	INCLD IN 29, 35
