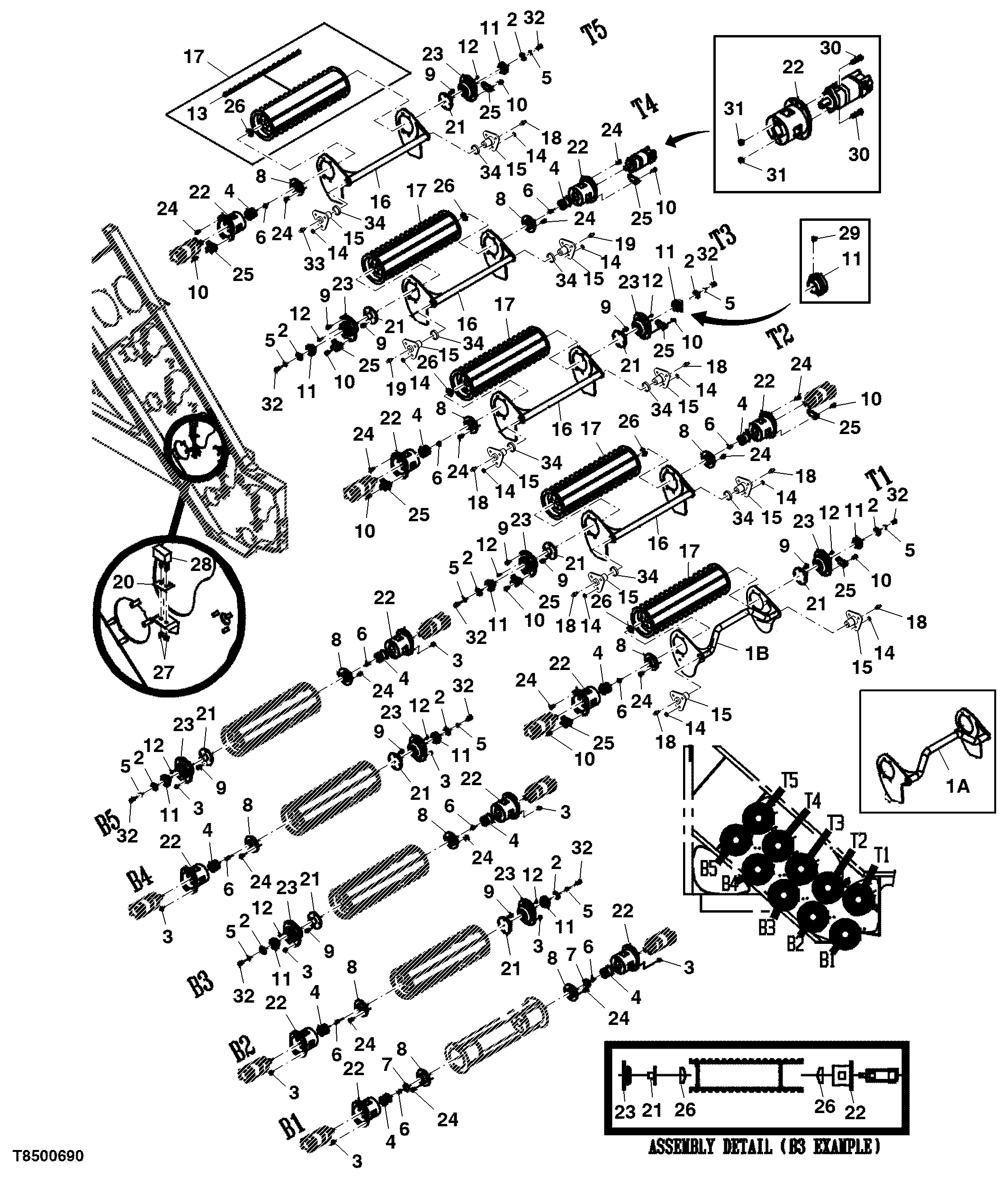

Roller, Feed, Upper (T1,T2,T3,T4,T5)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11459302	1	Cradle	ORDER AXT13199
2	CB01470537	9	Spacer	-
3	14H1040	40	Nut	1/2"
4	AXT11319	11	Hub	SUB FOR 0300048145
5	12H301	9	Lock Washer	1/2"
6	19H2676	11	Cap Screw	3/8" X 1"
7	0290239091	1	Washer	1/8"
7	0290279623	1	Spacer	3/8"
7	0290221919	1	Washer	1/4"
8	CXT13073	11	Hub	SUB FOR 0300048144
9	19H2898	56	Cap Screw	1/2" X 1-1/4"
10	19H2735	20	Cap Screw	1/2" X 2"
11	CB01437484	9	Bearing	-
12	JD7844	9	Lubrication Fitting	-
13	CB01415781	40	Bar	-
14	14H1076	30	Nut	3/8"
15	CB01487612	10	Pin	SUB FOR CB11419911
16	AXT18400	1	Cradle	SUB FOR CB11459303
17	CB11420726	5	Roller	-
18	JD7759	8	Lubrication Fitting	-
19	JD7781	2	Lubrication Fitting	90% X 21.336 mm en_USLONG (0.840" en_USLONG)
20	CB01439175	1	Spacer	-
21	CB01487619	9	Shaft	SUB FOR CB11420776
21	CB01470573	9	Shaft	-
21	CB01469976	9	Shaft	-
22	CB11421189	11	Mounting Parts	-
22	CB01426115	11	Housing	-
23	CB11469977	9	Bearing With Housing	-
24	19H2472	64	Cap Screw	1/2" X 1"
25	CB01433679	10	Stop	-
26	0091348702	5	Fitting Plug	-
27	T60313	20	Lock Nut	6.350 mm (1/4")
28	CB01497592	10	Absorber	SUB FOR AZ43879
29	CB01439167	18	Bolt	-
30	19H3033	22	Screw	1/2" X 2"
31	14H1040	22	Nut	1/2"
32	19H2993	9	Cap Screw	1/2" X 1-1/2"
33	JD7763	2	Lubrication Fitting	45% X 28.200 mm en_USLONG (1.110" en_USLONG)
34	0111378973	1	Bushing	-
1A	AXT13199	1	Cradle	-
1B	AXT18308	1	Cradle	SUB FOR AXT13199

Roller, Feed, Upper (T1,T2,T3,T4,T5)

Нет текстового описания
