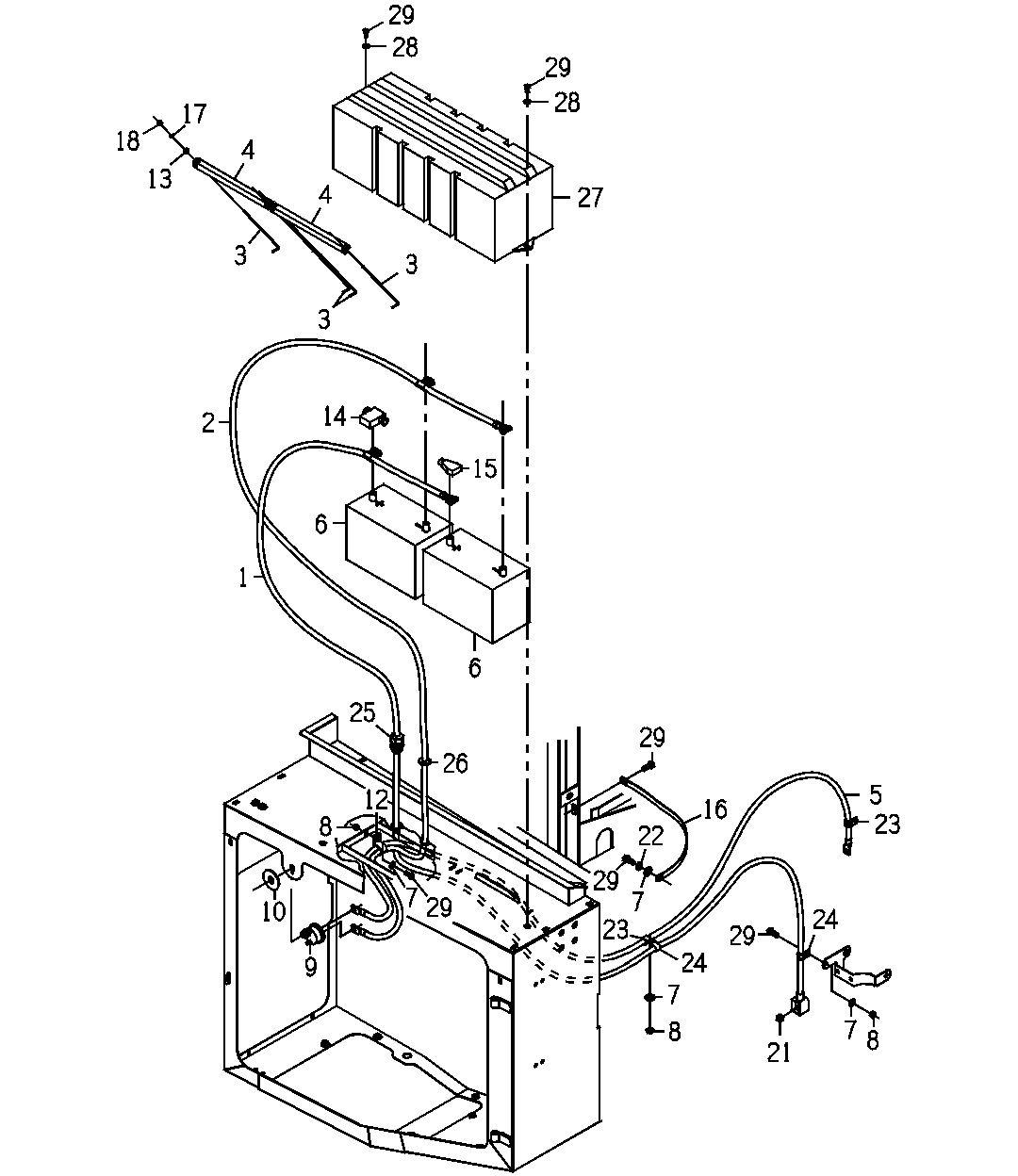

ELECTRICAL GP, BATTERY

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11482983	1	Battery Cable	-
1	CB11435863	1	Battery Cable	-
2	CB11435864	1	Battery Cable	-
3	T22571	4	Bolt	-
4	T121288	2	Angle	-
5	CB11435865	1	Battery Cable	-
6	TY25879	2	Dry Charged Battery	-
7	24H1219	4	Washer	7/16" X 1" X 0.083"
8	T11234	3	Lock Nut	9.525 mm (3/8")
9	AT41188	1	Switch	-
10	AT191945	1	Plate	-
12	AT119290	1	Hose Clamp	-
13	24M7178	4	Washer	10.500 X 30 X 2.500 mm, (SUB FOR 24H1176)
14	0561332307	1	Boot	INCLD IN 1
15	0561347060	1	Boot	INCLD IN 1
16	R36545	1	Ground Cable	406.400 mm (16")
17	12H302	4	Lock Washer	1/4"
18	14H786	4	Nut	1/4"
21	0050012704	1	Nut	-
22	12H304	1	Lock Washer	3/8"
23	AT176905	2	Clamp	-
24	AT124557	2	Hose Clamp	-
25	0361352011	1	Elec. Connector Terminal	-
26	H65107	1	Grommet	-
27	AT190943	1	Battery Box	-
28	24H1176	2	Washer	13/32" X 1-1/4" X 0.100"
29	N10214	7	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
