Открытый узел

TOPPER GP, SHREDDER (OPTION 5010)

TOPPER GP, SHREDDER (OPTION 5010)

TOPPER GP, SHREDDER (OPTION 5010)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

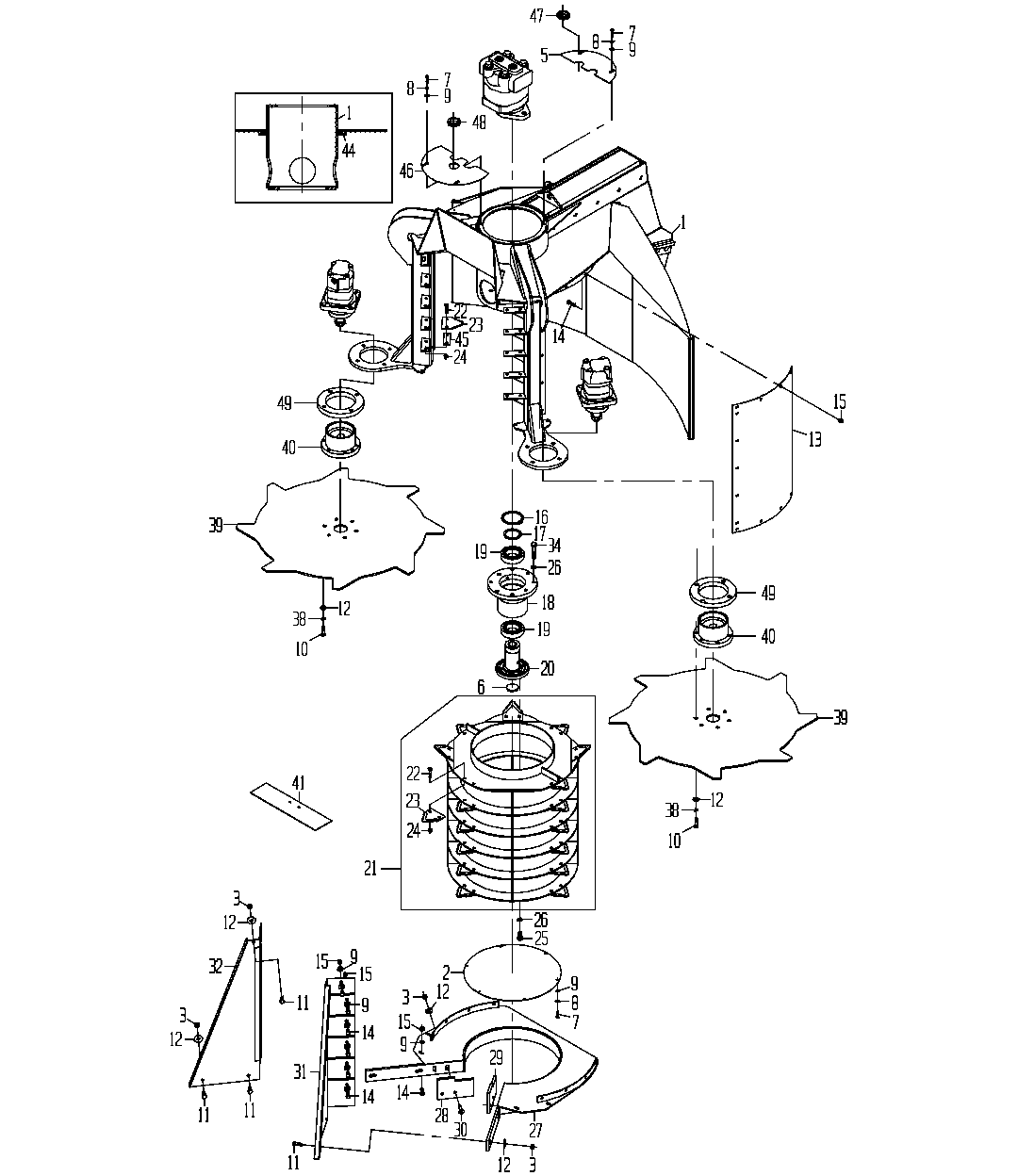

TOPPER GP, SHREDDER (OPTION 5010)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473011	1	Frame	AUST SHREDDER
2	CB01473012	1	Cover	SHREDDER DRUM
3	T11234	10	Lock Nut	9.525 mm (3/8")
5	CB11473014	1	Cover	SHREDDER TOPPER
6	0470049289	1	Plug	-
7	19H1914	10	Cap Screw	1/4" X 1"
8	12H302	10	Lock Washer	1/4"
9	24H1776	28	Washer	5/16" X 47/64" X 0.065"
10	0050016060	12	Track Bolt	-
11	19H2676	6	Cap Screw	3/8" X 1"
12	24H1219	22	Washer	7/16" X 1" X 0.083"
13	CB01473078	2	Shield	SIDE
14	19H2664	42	Cap Screw	5/16" X 3/4"
15	T16464	42	Lock Nut	7.925 mm (5/16")
16	0470049286	1	Snap Ring	-
17	0471328954	1	Washer	-
18	CB01490429	1	Hub	(SUB FOR CB01473018)
19	0121328953	2	Cylindrical Roller Bearing	-
20	0251308308	1	Adapter	EXTRACTOR FAN
21	CB11473021	1	Drum	SHREDDER TOPPER
22	0050035223	56	Bolt	INCLD IN 21
22	0050035223	20	Bolt	-
23	0240059956	28	Section	INCLD IN 21
23	0240059956	10	Section	-
24	0050025488	56	Nut	INCLD IN 21
24	0050025488	20	Nut	-
25	19H2472	6	Cap Screw	1/2" X 1"
26	12H301	14	Lock Washer	1/2"
27	CB11458791	1	Base	-
28	0290244064	1	Cutterbar	-
29	0290244063	1	Cutterbar	-
30	0051369492	4	Bolt	-
31	CB11473023	1	Shield	THROAT, LEFT HAND
32	CB11473024	1	Shield	THROAT, RIGHT HAND
34	19H2898	6	Cap Screw	1/2" X 1-1/4"
38	12H304	12	Lock Washer	3/8"
39	CB01473027	2	Disk	-
40	CB01490277	2	Hub	(SUB FOR CB01473028)
41	0290244277	1	Strap	SHIPPING ONLY
44	0290244124	1	Retainer	-
45	0290257564	1	Strap	AS REQ
45	0290257565	1	Strap	AS REQ
45	0290257566	1	Shim	AS REQ
46	CB01473029	1	Cover	SHREDDER TOPPER
47	H96823	2	Grommet	-
48	0171307440	1	Grommet	-
49	CB01473030	2	Washer	-
