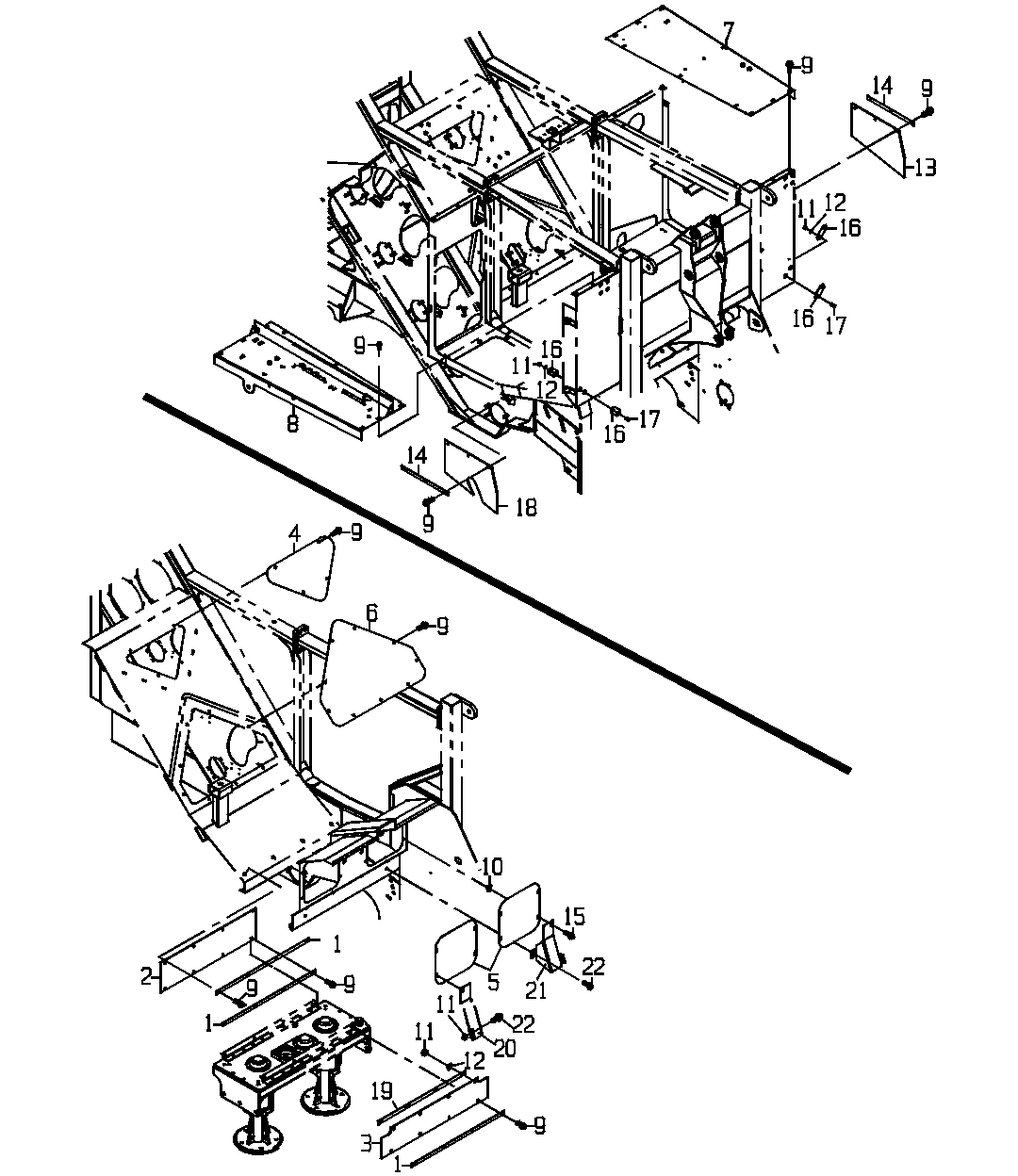

SHIELD GP, MAIN FRAME

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB01432696	3	Strap	-
1	CB01432696	4	Strap	-
2	CB01432707	1	Seal	-
3	CB01435116	1	Seal	-
3	CB01474715	1	Seal	-
4	CB01434713	1	Cover	UPPER
5	CB01464374	2	Cover	FRONT
6	CB01447987	1	Cover	CENTER
7	CB11434874	1	Housing	TOP LEFT
7	CB11475343	1	Housing	TOP LEFT
8	CB11468089	1	Housing	TOP RIGHT
8	CB11475599	1	Housing	TOP RIGHT
9	R122618	41	Screw	9.525 X 19.050 mm (3/8" X 3/4")
10	CB01420945	8	Nut	-
11	T11234	10	Lock Nut	9.525 mm (3/8")
12	24H1219	8	Washer	7/16" X 1" X 0.083"
13	CB01438479	1	Seal	-
14	CB01438483	2	Strap	-
15	CB01425166	8	Bolt	-
16	CB01448032	4	Cover	-
17	CB01438815	4	Bolt	-
18	CB01467890	1	Seal	RIGHT HAND
19	CB01475587	1	Strap	-
20	CB01479003	1	Shield	RIGHT HAND
21	CB01479004	1	Shield	LEFT HAND
22	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
