Открытый узел

SHIELD GP, COOLING PACKAGE

SHIELD GP, COOLING PACKAGE

SHIELD GP, COOLING PACKAGE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

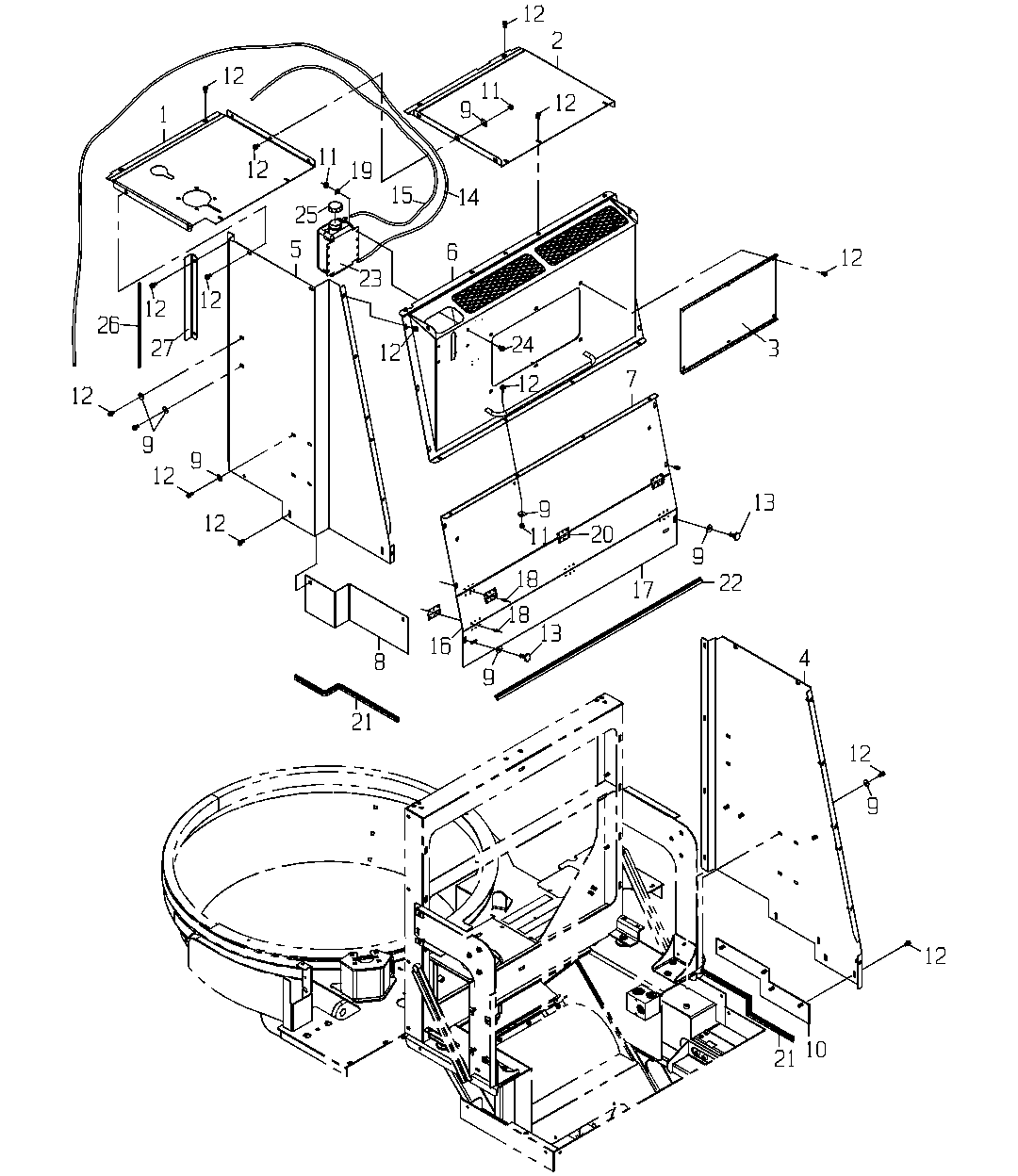

SHIELD GP, COOLING PACKAGE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11472889	1	Cover	RIGHT HAND, TOP
2	CB11472892	1	Cover	LEFT HAND, TOP
3	CB01472895	1	Cover	-
4	CB11472901	1	Panel	LEFT HAND
5	CB11472905	1	Panel	RIGHT HAND
6	CB11472909	1	Panel	FRONT
7	CB11472914	1	Panel	ACCESS
8	CB11472915	1	Shield	RIGHT HAND
9	24H1122	21	Washer	3/8" X 7/8" X 0.083"
10	CB11472934	1	Shield	FRONT LEFT HAND
11	T11234	11	Lock Nut	9.525 mm (3/8")
12	R122618	62	Screw	9.525 X 19.050 mm (3/8" X 3/4")
13	CB11435140	2	Bolt	-
14	CB01472392	1	Hose	-
15	CB01472393	1	Hose	-
16	CB01472941	1	Panel	FRONT ACCESS
17	CB01472948	1	Panel	FRONT ACCESS
18	R113189	36	Rivet	6.350 mm (1/4")
18	R113189	36	Rivet	6.350 mm (1/4")
19	24H1219	4	Washer	7/16" X 1" X 0.083"
20	CB01464165	6	Hinge	-
21	CB01464190	2	Seal	-
22	CB01464191	1	Seal	-
23	AT162597	1	Tank	-
24	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
25	AT106413	1	Cap	-
26	CB11472227	1	Sealing Trim	-
27	CB01472954	1	Angle	DOOR CATCH
