Mount GP, Base Cutter Height Indicator Cylinder, Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473552	2	Hydraulic Cylinder	BASECUTTER HEIGHT INDICATOR
2	0120042549	4	Ball Joint	-
3	CB01448303	1	Lug	-
4	CB01441503	2	Lug	-
5	CB01448302	1	Lug	RIGHT HAND
6	0050010045	4	Nut	-
7	0050010047	4	Nut	-
8	CB11439387	1	Indicator	RIGHT HAND
9	CB11439391	1	Indicator	LEFT HAND
10	N10730	2	U-Bolt	-
11	T11234	4	Lock Nut	9.525 mm (3/8")
13	12H301	6	Lock Washer	1/2"
14	19H2993	6	Cap Screw	1/2" X 1-1/2"
15	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
16	X6WETX-WLN-S	1	Elbow Fitting	SUB FOR 0070020915
17	CB11439991	1	Hydraulic Hose	-
18	0883001473	1	Hydraulic Hose	-
19	CB11439992	1	Hydraulic Hose	-
20	X6-4F5OX-S	2	Adapter Fitting	SUB FOR 0070034014
21	R26448	2	O-Ring	INCLD IN 20
22	0070021048	1	Tee Fitting	-
23	0071341782	1	Fitting	-
24	T75197	2	Clamp	-
24	H75541	2	Clamp	-
25	T11234	2	Lock Nut	9.525 mm (3/8")
26	R57696	6	Washer	9.931 X 23.114 X 3.048 mm (25/64" X 0.910" X 0.120")

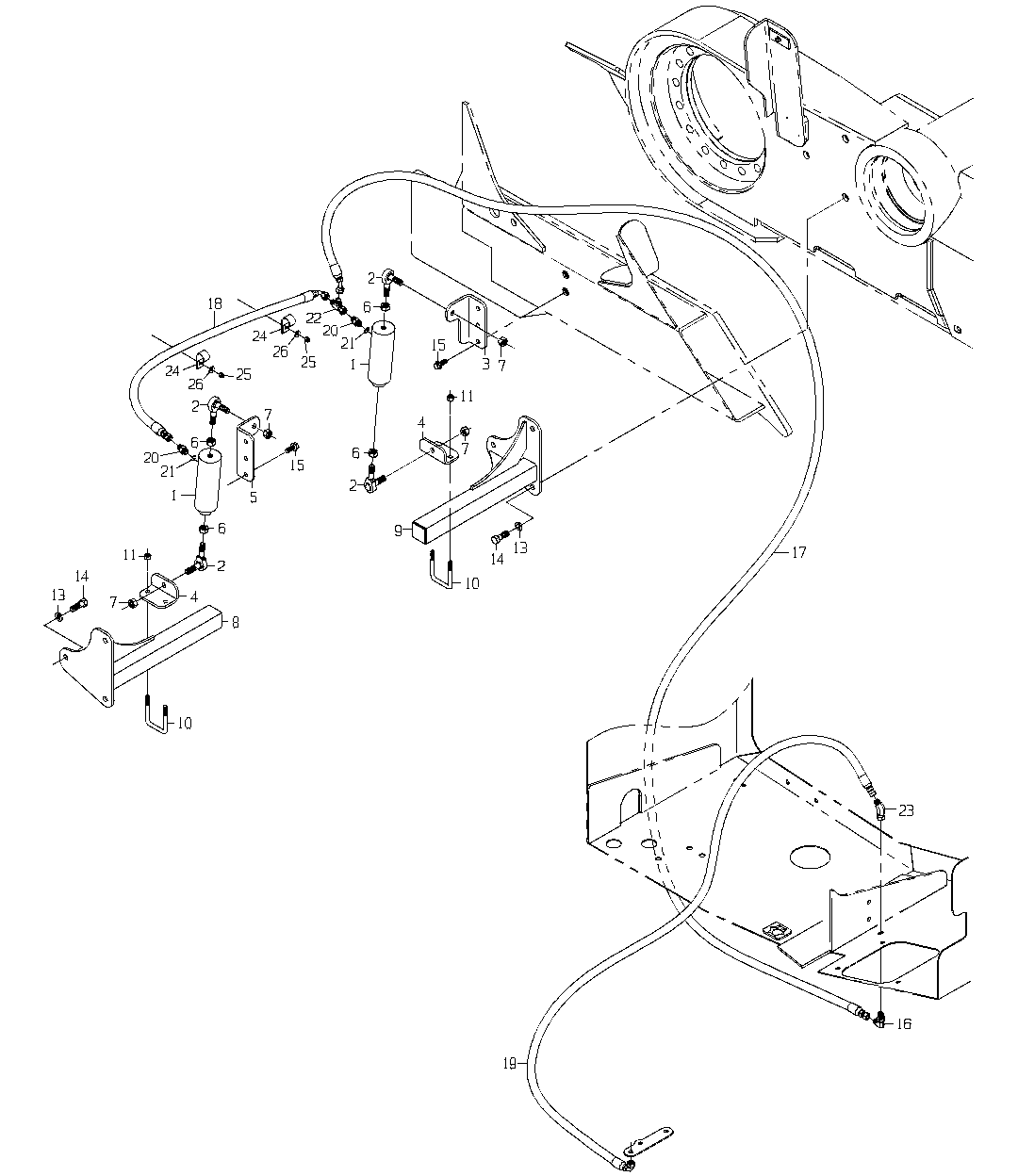

Mount GP, Base Cutter Height Indicator Cylinder, Track

Нет текстового описания
