Открытый узел

DOOR GP, ENGINE COMPARTMENT

DOOR GP, ENGINE COMPARTMENT

DOOR GP, ENGINE COMPARTMENT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

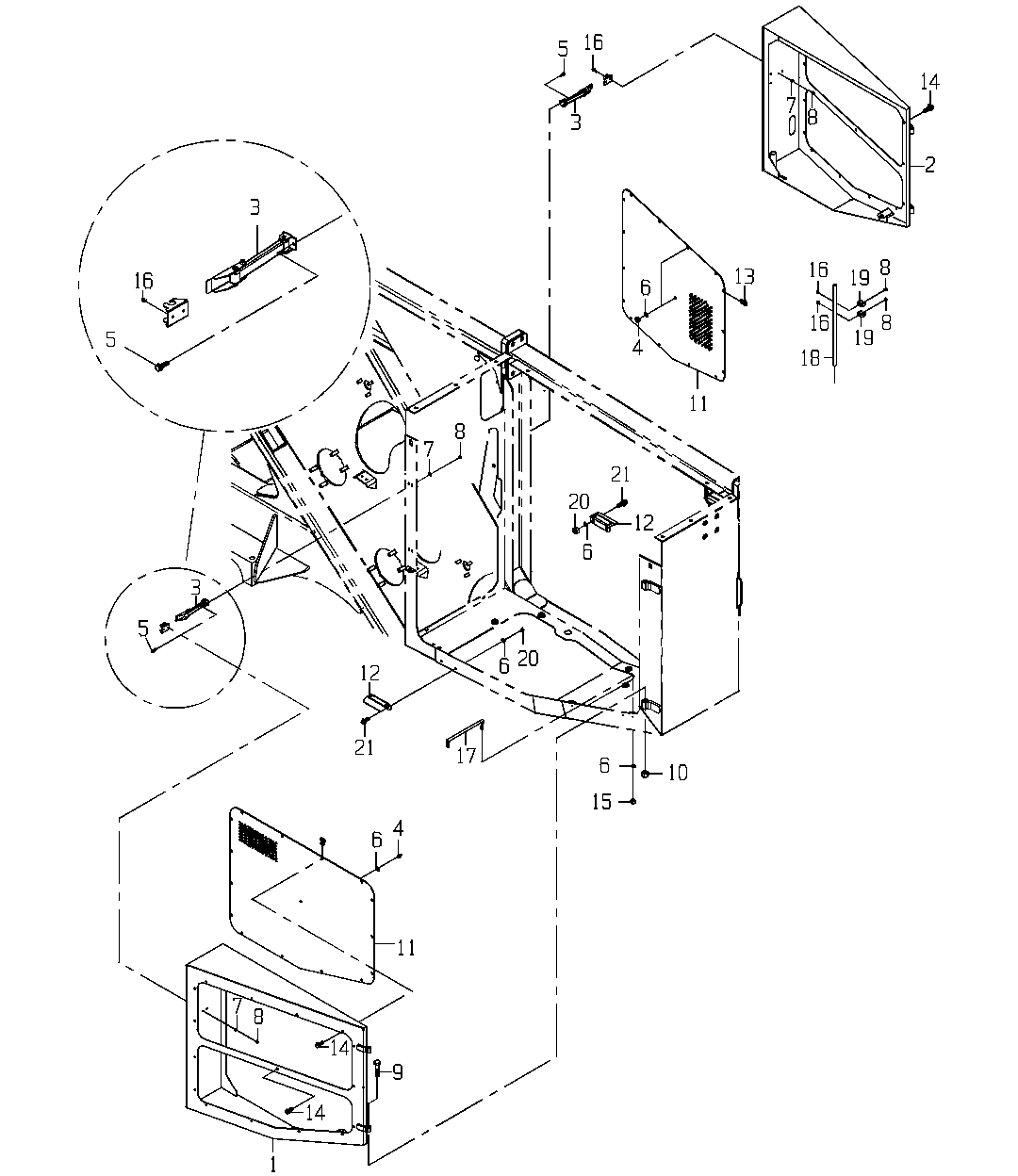

DOOR GP, ENGINE COMPARTMENT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11472946	1	Door	RIGHT HAND
2	CB11472945	1	Door	LEFT HAND
3	0701379017	2	Latch	-
4	T16464	2	Lock Nut	7.925 mm (5/16")
5	21H1148	4	Screw	0.190" X 3/4"
6	24H1219	8	Washer	7/16" X 1" X 0.083"
7	24H1753	8	Washer	1/4" X 9/16" X 0.049"
8	T12847	8	Lock Nut	4.826 mm (0.190")
9	19H3520	4	Cap Screw	1/2" X 3-1/4"
10	BP12214	4	Lock Nut	12.700 mm (1/2")
11	CB01472949	2	Screen	-
12	CB01451419	2	Ramp	-
13	CB01420945	30	Nut	-
14	CB01425166	32	Bolt	-
15	T54568	2	Lock Nut	9.525 mm (3/8")
16	21H1019	6	SCREW	0.190" X 1/2"
17	CB11441496	2	Stop	-
18	0290259853	1	Handle	-
19	0361343085	2	Clamp	-
20	T11234	4	Lock Nut	9.525 mm (3/8")
21	N10214	4	Self-Locking Screw	9.525 X 25.400 mm (3/8" X 1")
