Main Frame (Engine 6090HT012-RE548089) ( - 811697)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	FF517376 NLA
2	4696832	1	Pipe	Left
3	4697073	1	Pipe	Right
4	4604209	1	Cover	SUB FOR 4255799
5	4161735	1	Gasket	-
6	19M7402	2	Cap Screw	M10 X 25, SUB FOR J901025
7	FF551136	2	Pin	SUB FOR 8080936
8	4426128	2	Washer	-
9	J921845	2	Bolt	-
10	24M7353	2	Washer	20 X 34 X 3 mm, SUB FOR J222018
11	J922706	32	Screw	-
12	J922713	4	Bolt	-
13	4474064	4	Spacer	-
14	FF110031	6	Shim	SUB FOR 4469095
15	FF110033	3	Shim	SUB FOR 4469097
16	4201986	4	Grommet	-
17	4201986	1	Grommet	SUB FOR 4345810
18	4255567	3	Bushing	SUB FOR 4255530
19	4410187	1	Bushing	-
20	4201995	2	Grommet	-
21	4190960	2	Grommet	-
22	4279257	1	Bushing	-
23	FF110032	1	Shim	SUB FOR 4469096
24	4208279	1	Grommet	-
25	4259340	1	Grommet	-
26	4272436	2	Bushing	-
27	4509404	2	Grommet	-
28	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR DH400703
29	3103694	1	Step	-
31	4201749	1	Grommet	-
34	4619474	2	Bushing	-

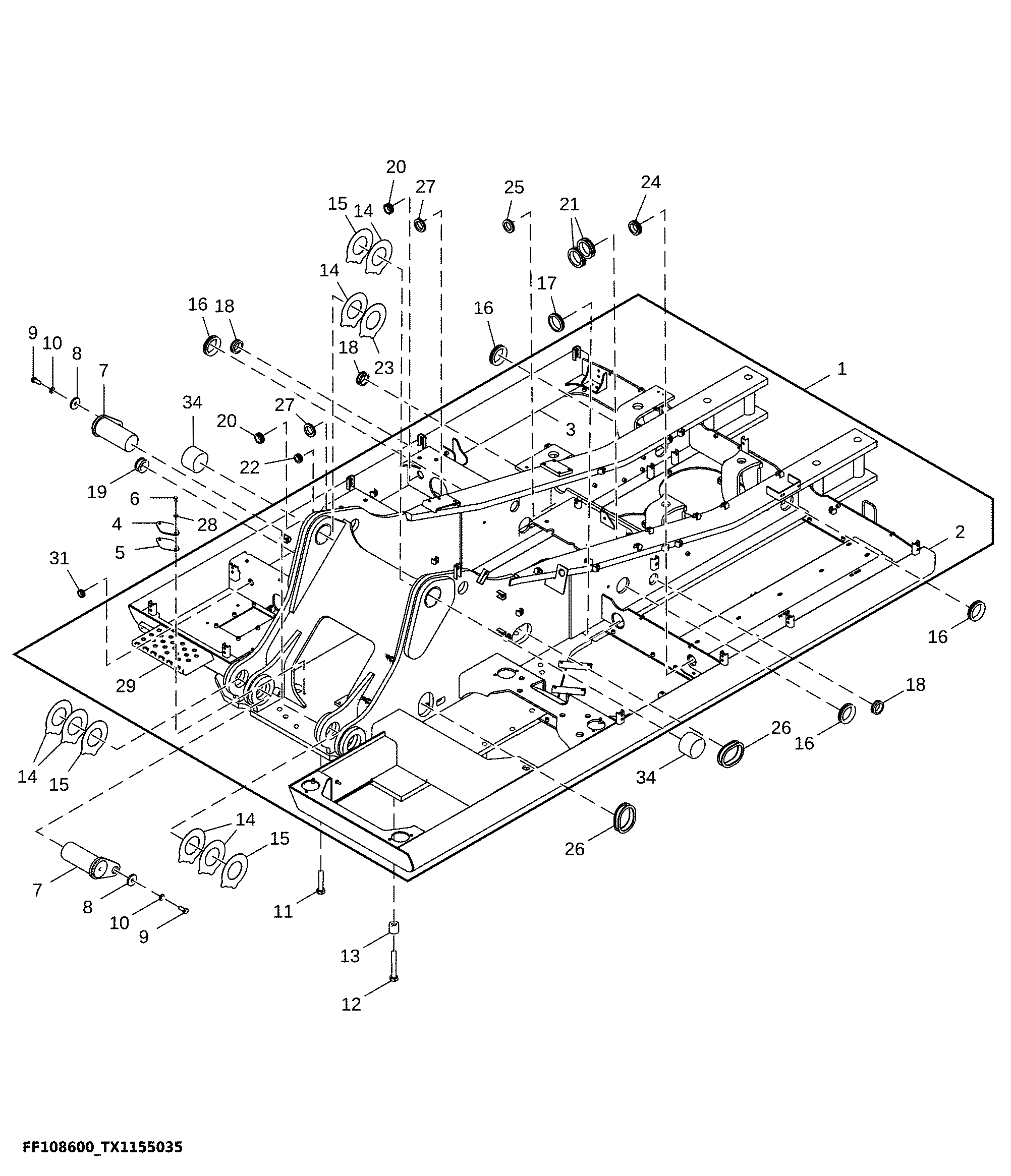

Main Frame (Engine 6090HT012-RE548089) ( - 811697)
