Открытый узел

Standard Boom, 6.4 m

Standard Boom, 6.4 m

Standard Boom, 6.4 m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

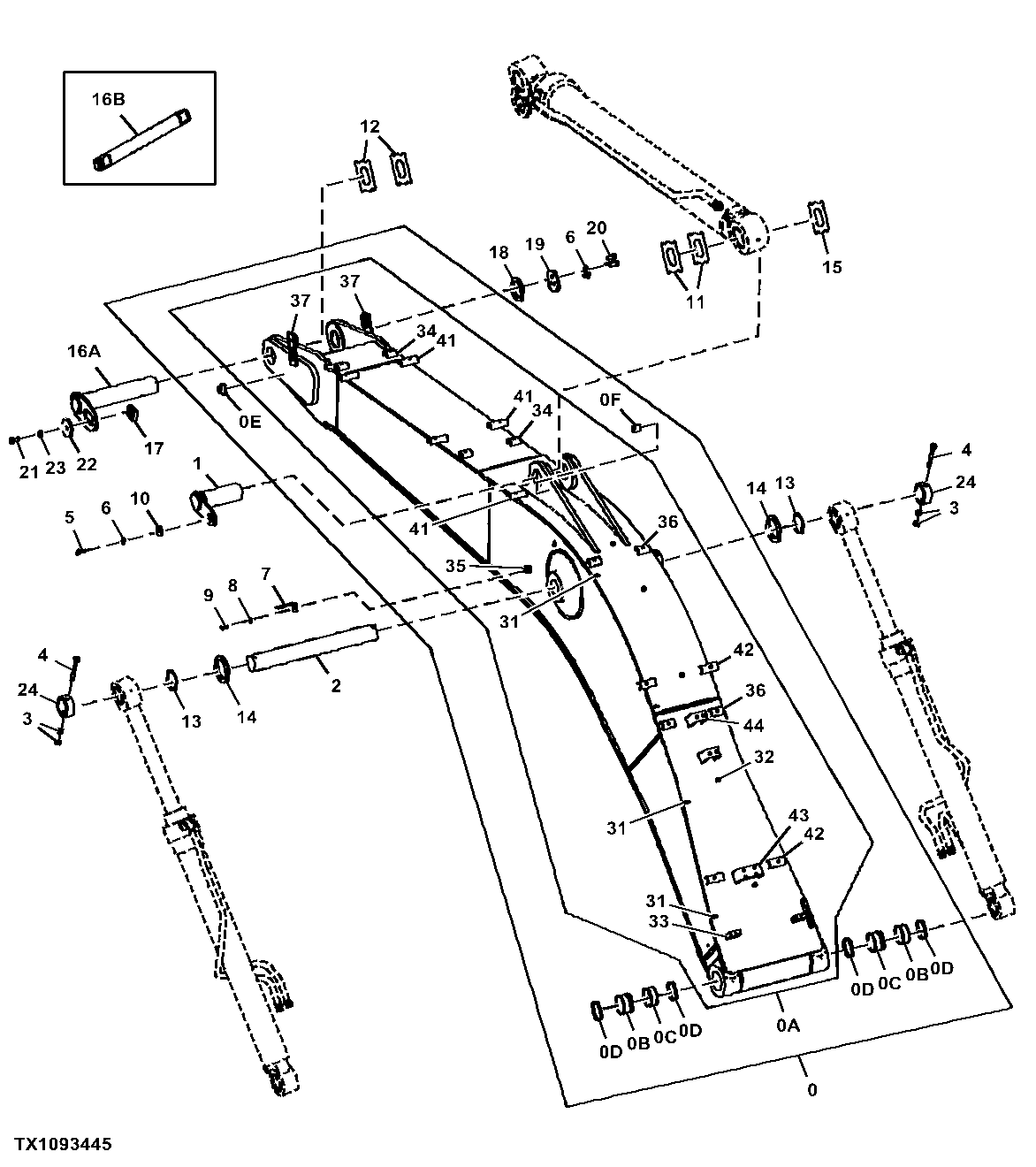

Standard Boom, 6.4 m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8095998G	1	Excavator Boom	SUB FOR 8095998
1	FF551101	1	Pin	SUB FOR 8096435
2	AT219636	1	Pin	SUB FOR 3079491
3	14M7277	4	Nut	M20, SUB FOR J950020
4	4435584	2	Pin Fastener	-
5	T116332	1	Bolt	M18 X 40, SUB FOR J921840
6	24M7353	4	Washer	20 X 34 X 3 mm, SUB FOR J222018
7	4224631	1	Angle	-
8	J222014	1	Washer	-
9	19M7877	1	Cap Screw	M14 X 30, SUB FOR J901430
10	4441471	1	Plate	-
11	FF110013	2	Shim	SUB FOR 4445635 AND 4469095
12	FF110014	2	Shim	SUB FOR 4445636 AND 4469097
13	FF110015	2	Shim	-
14	FF110025	2	Shim	-
15	FF110029	1	Shim	SUB FOR 4460373 AND 4469096
17	4611688	1	Block Clamp	-
18	4611648	1	Spacer	-
19	4611642	1	Stop	-
20	J921850	3	Bolt	-
21	J922245	1	Bolt	-
22	4611733	1	Plate	-
23	J222022	1	Washer	-
24	4662435	2	Stop	SUB FOR 4662435P
31	4272256	6	Clip	-
32	4609532	5	Nut	-
33	4710820	2	Bracket	-
34	9771315	8	Screw	SUB FOR 9765301
35	4644727	1	Weld Nut	-
36	9767178	4	Weld Nut	-
37	8114781	2	Bracket	-
41	9764957	6	Weld Nut	-
42	9765682	4	Weld Nut	-
43	9766203	1	Set Screw	-
44	9765007	2	Weld Nut	-
0A	-	1	Part 2	5009413 NLA
0B	4443884	2	Bushing	-
0C	4381855	2	Bushing	-
0D	TH103200	4	Seal	SUB FOR 4085479
0E	4611731	1	Stop	-
0F	4438594	1	Weld Nut	-
16A	FF551088	1	Pin	SUB FOR 8092014
16B	T248629	2	Sleeve	-
16B	AT361203	1	Pin	Expander Pin Option
