Pilot Lines (Pump To Pilot Signal Manifold)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9258048	1	Solenoid Valve	9254030 NLA
2	4668579	1	Hydraulic Hose	-
3	4375564	1	Hydraulic Hose	-
4	4609296	1	Hydraulic Hose	SUB FOR 4375564
5	FF502685	1	Hydraulic Hose	-
6	FF502699	1	Hydraulic Hose	-
7	FF502700	1	Hydraulic Hose	-
8	FF502701	1	Hydraulic Hose	-
9	A852133	2	Adapter Fitting	-
10	4390157	1	Adapter Fitting	-
11	A852123	2	Adapter Fitting	-
12	A852122	1	Adapter Fitting	-
13	4436536	2	Sensor	-
14	19M8338	2	Screw	M10 X 40, SUB FOR J781040
15	4154670	2	Elbow Fitting	SUB FOR A852322
16	A852323	3	Elbow Fitting	-
17	DH400240	6	Tie Band	-
18	XCL-29	5	Hose Clamp	SUB FOR 4190264
19	19M7938	5	Cap Screw	M10 X 20, SUB FOR J901020
20	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
21	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR DH400703

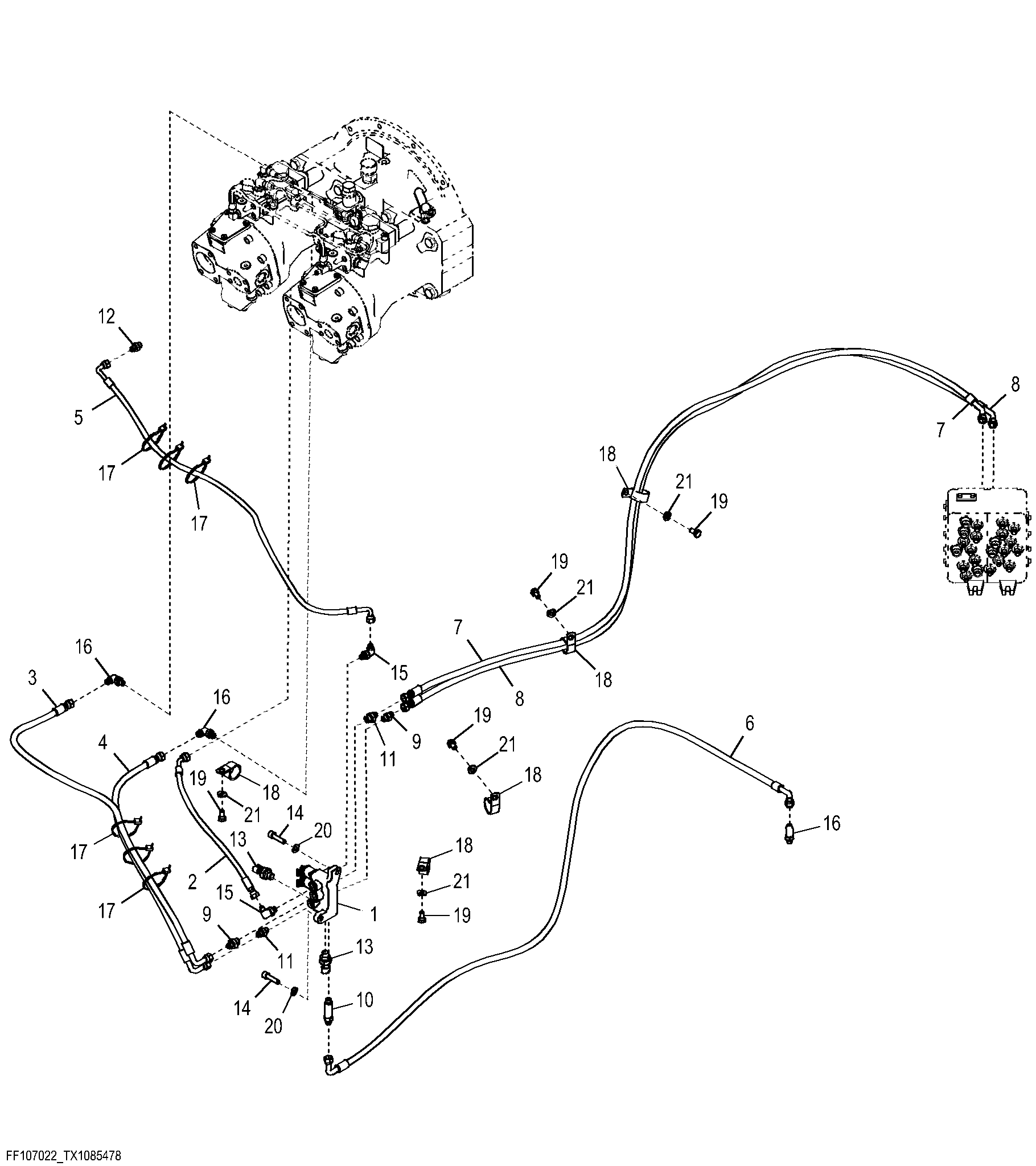

Pilot Lines (Pump To Pilot Signal Manifold)

Нет текстового описания
