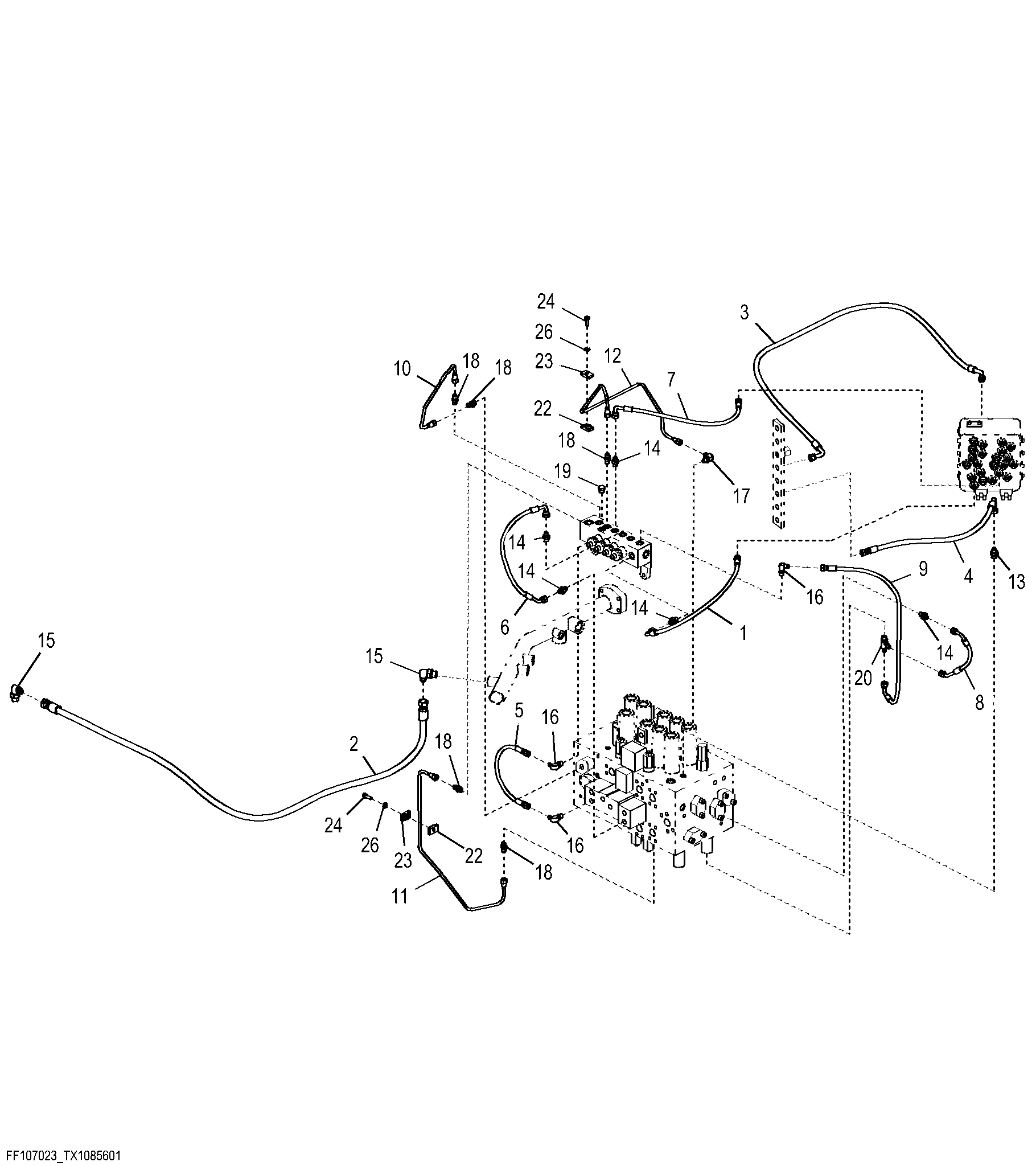

Pilot Lines, Control Valve to Solenoid Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AE42718	1	Hydraulic Hose	-
1	AH89069	1	Elbow Fitting	-
1	-	1	Part 1	ORDER AE42718 AND AH89069, 4219363 NLA
2	FF502472	1	Hydraulic Hose	-
3	4715420	1	Hydraulic Hose	-
4	4628891	1	Hose	-
5	4452035	1	Hydraulic Hose	SUB FOR 4452733
6	4632041	1	Hydraulic Hose	-
7	4630949	1	Hydraulic Hose	-
8	4656805	1	Hydraulic Hose	-
9	4630946	1	Hydraulic Hose	-
10	4639989	1	Line	-
11	3103187	1	Line	-
12	3103186	1	Line	-
13	A852133	1	Adapter Fitting	-
14	A852122	5	Adapter Fitting	-
15	A852344	2	Elbow Fitting	-
16	4154670	3	Elbow Fitting	SUB FOR A852322
17	4293950	1	Fitting	-
18	4255304	5	Fitting	-
19	A885002	1	Plug	-
20	A852422	1	Tee Fitting	-
22	9735305	2	Clamp	-
23	9735306	2	Clamp	-
24	19M7407	2	Cap Screw	M8 X 25, SUB FOR J900825
26	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108

Pilot Lines, Control Valve to Solenoid Valve
