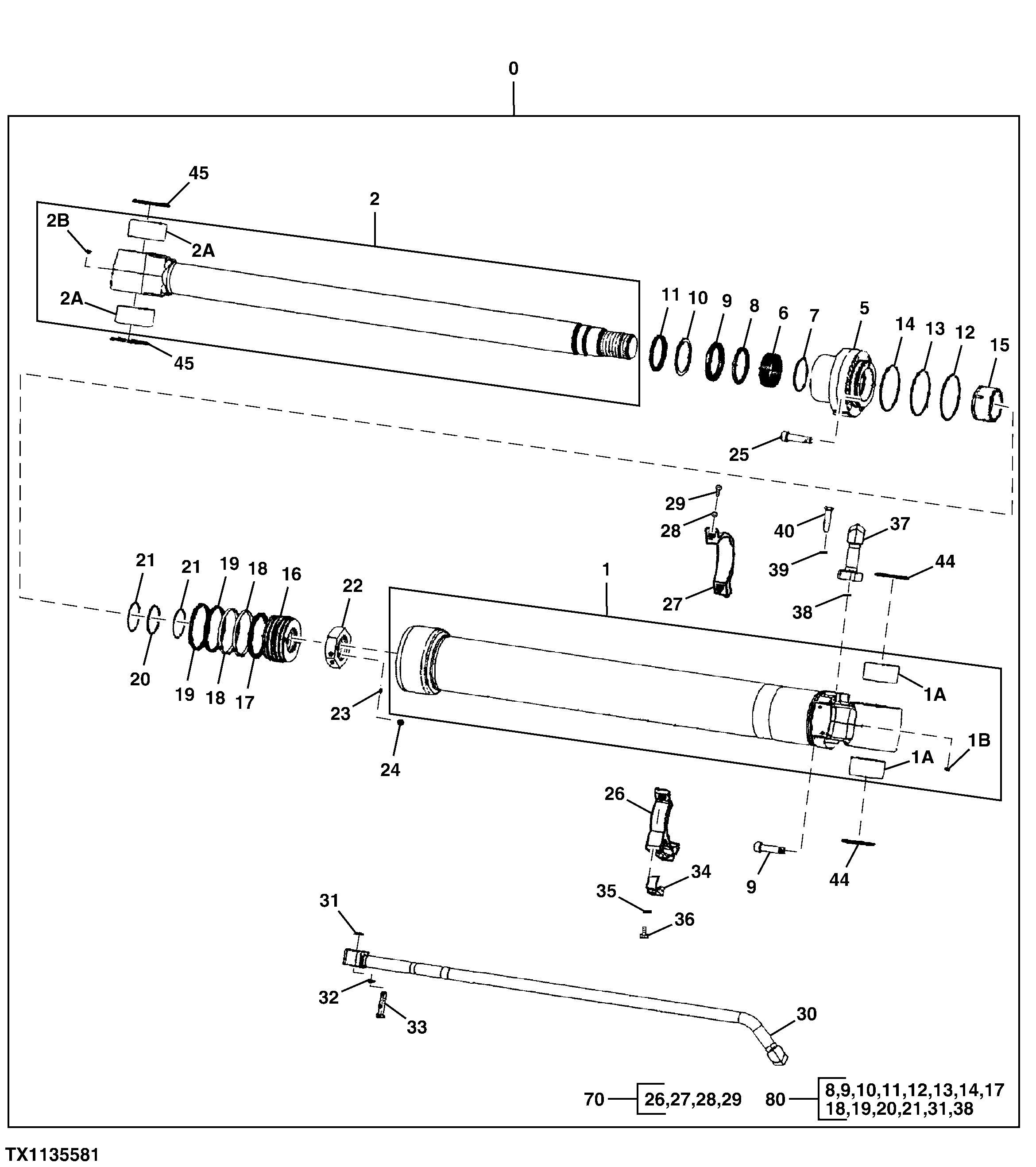

Bucket Cylinder Components (808228 - 810441)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9299856G	1	Hydraulic Cylinder	SUB FOR 9303617G, 9303617 AND 4701101
1	1224401G	1	Cylinder	SUB FOR 1224401
2	1224403G	1	Rod	SUB FOR 1224403
5	1224406G	1	Cylinder Head	SUB FOR 1224406
6	0971202	1	Bushing	-
7	0971206	1	Snap Ring	-
8	0971207	1	Seal	-
9	0971208	1	Packing	-
10	FYA00008844	1	Back-Up Ring	-
11	1224407	1	Ring	-
12	A811135	1	O-Ring	-
13	1224408	1	Ring	-
14	1224409	1	O-Ring	-
15	0971214	1	Ring	-
16	FYA00009050	1	Piston	-
17	FYA00008845	1	Ring	-
18	1224413	2	Ring	-
19	FYA00001724	2	Ring	SUB FOR 1224414
20	0971348	1	O-Ring	-
21	0971321	2	Back-Up Ring	-
22	1224415	1	Nut	-
23	1237122	1	Ball	-
24	1237123	1	Set Screw	-
25	0971326	14	Bolt	-
26	1224417G	1	Band	SUB FOR 1224417
27	1224418G	1	Band	SUB FOR 1224418
28	12H301	2	Lock Washer	1/2", SUB FOR A590912
29	19M7493	2	Cap Screw	M12 X 40, SUB FOR J901240
30	1224419G	1	Pipe	SUB FOR 1224419
31	AT264348	1	O-Ring	SUB FOR 984614 AND Z984614
32	12H301	4	Lock Washer	1/2", SUB FOR A590912
33	0971339	4	Bolt	-
34	1237331G	1	Clamp	SUB FOR 1237331
35	12H294	1	Lock Washer	5/8", SUB FOR A590916
36	1224420	1	Bolt	-
37	1224421G	1	Pipe	SUB FOR 1224421
38	AT264348	1	O-Ring	SUB FOR 984614 AND Z984614
39	12H301	4	Lock Washer	1/2", SUB FOR A590912
40	1224422	4	Bolt	-
41	19M7493	2	Cap Screw	M12 X 40, SUB FOR J901240
44	1224423	2	Ring	-
45	1224424	2	Ring	-
70	1224416	1	Band Kit	-
80	FYA00008843	1	Seal Kit	-
1A	4397790	2	Bushing	-
1B	0971343	1	Lubrication Fitting	-
2A	4381857	2	Bushing	-
2B	0971230	1	Lubrication Fitting	-
