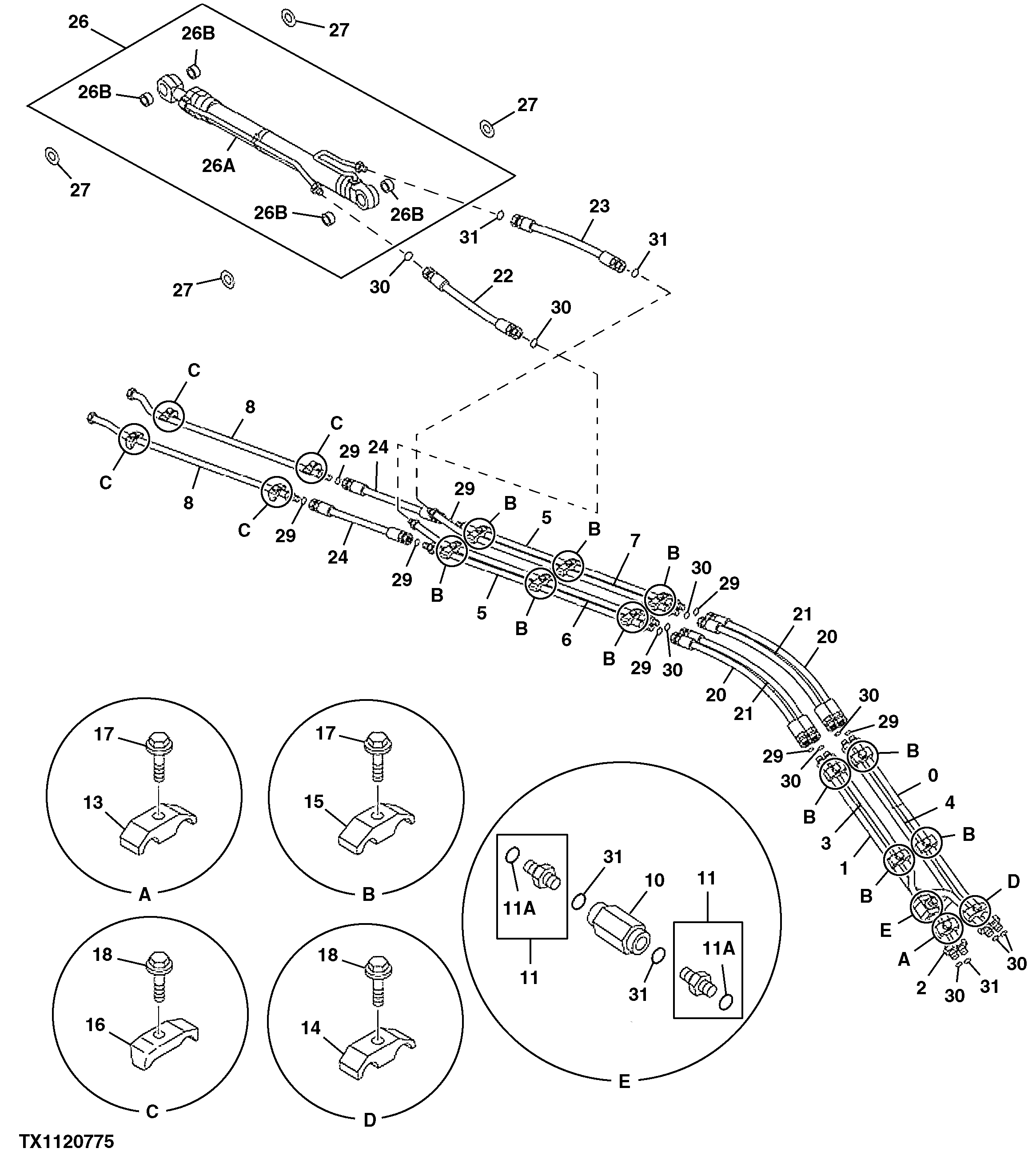

Boom Hydraulic Lines (Super Long Front) 18m

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	FYA40004917G	1	Pipe	SUB FOR FYA40004917
1	FYA40004918G	1	Pipe	SUB FOR FYA40004918
2	9756340	1	Tube	-
3	FYA40004919G	1	Pipe	SUB FOR FYA40004919
4	FYA40004920G	1	Pipe	SUB FOR FYA40004920
5	FYA40004921G	2	Pipe	SUB FOR FYA40004921
6	FYA40004922G	1	Pipe	SUB FOR FYA40004922
7	FYA40004923G	1	Pipe	SUB FOR FYA40004923
8	FYA40004924G	2	Pipe	SUB FOR FYA40004924
10	9075046	1	Flow Control Hyd. Valve	Slow Return Valve
11	4207425	2	Adapter Fitting	-
13	4189860	1	Clamp	-
14	4189859	1	Clamp	-
15	4153488	10	Clamp	-
16	4190126	4	Clamp	-
17	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
17	J901270	1	Cap Screw	J271270 NLA
18	19M7363	1	Cap Screw	M12 X 60, SUB FOR J901260
18	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
20	4389435	2	Hose	SUB FOR 4670939
21	4278157	2	Hose	SUB FOR 4659685
22	4250888	1	Hydraulic Hose	-
23	-	1	Part 24	-
24	-	2	Part 25	-
26	9292426	1	Hydraulic Cylinder	-
27	TH103200	4	Seal	SUB FOR 4085479
29	T77858	8	O-Ring	SUB FOR 4187308
30	T76938	9	O-Ring	SUB FOR 4187328
31	T78612	5	O-Ring	SUB FOR 4187329
11A	TH101926	1	O-Ring	SUB FOR 4506429
26A	9292426	1	Hydraulic Cylinder	ARM CYLINDER, SUB FOR 4686334
26B	4381859	4	Bushing	-

Boom Hydraulic Lines (Super Long Front) 18m

Нет текстового описания
