Открытый узел

Boom High Flow Auxiliary Lines, 5.7 m (18.7 ft), Mass Excavating

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8102922G	1	Oil Line	SUB FOR 8102922
1	8102923G	1	Oil Line	SUB FOR 8102923
2	8095751G	1	Pipe	-
3	8095750G	1	Pipe	-
5	4650194	1	Hose	-
6	4650195	1	Hydraulic Hose	-
7	T76938	3	O-Ring	SUB FOR 4187328
8	T78612	3	O-Ring	SUB FOR 4187329
10	A885008	4	Pipe Plug	-
11	4189860	4	Clamp	-
12	4190127	1	Clamp	-
14	-	4	Part 12	J271275 NLA
14	19M8088	4	Cap Screw	M12 X 75, SUB FOR J901275
14	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
15	24M7345	1	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
15	-	1	Part 15	J271280 NLA
15	19M7364	1	Cap Screw	M12 X 80, SUB FOR J901280
16	-	5	Part 18	J271285
16	19M8122	5	Cap Screw	M12 X 85, SUB FOR J901285
16	24M7345	5	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
18	FF101775	4	Clamp	SUB FOR 4198598
19	FF101775	1	Clamp	-
21	9764772	1	Bracket	-
22	9765086	1	Bracket	-
23	4190127	1	Clamp	-
24	4053698	1	Clamp	-
25	19M8061	2	Cap Screw	M12 X 140, SUB FOR J901208
26	24M7345	2	Washer	13.500 X 24 X 2.500 mm, SUB FOR J222012
36	7050816G	1	Bracket	-
37	-	4	Part 30	J271240 NLA
37	19M7493	4	Cap Screw	M12 X 40, SUB FOR J901240
37	24M7345	4	Washer	13.500 X 24 X 2.500 mm, SUB FORJ222012

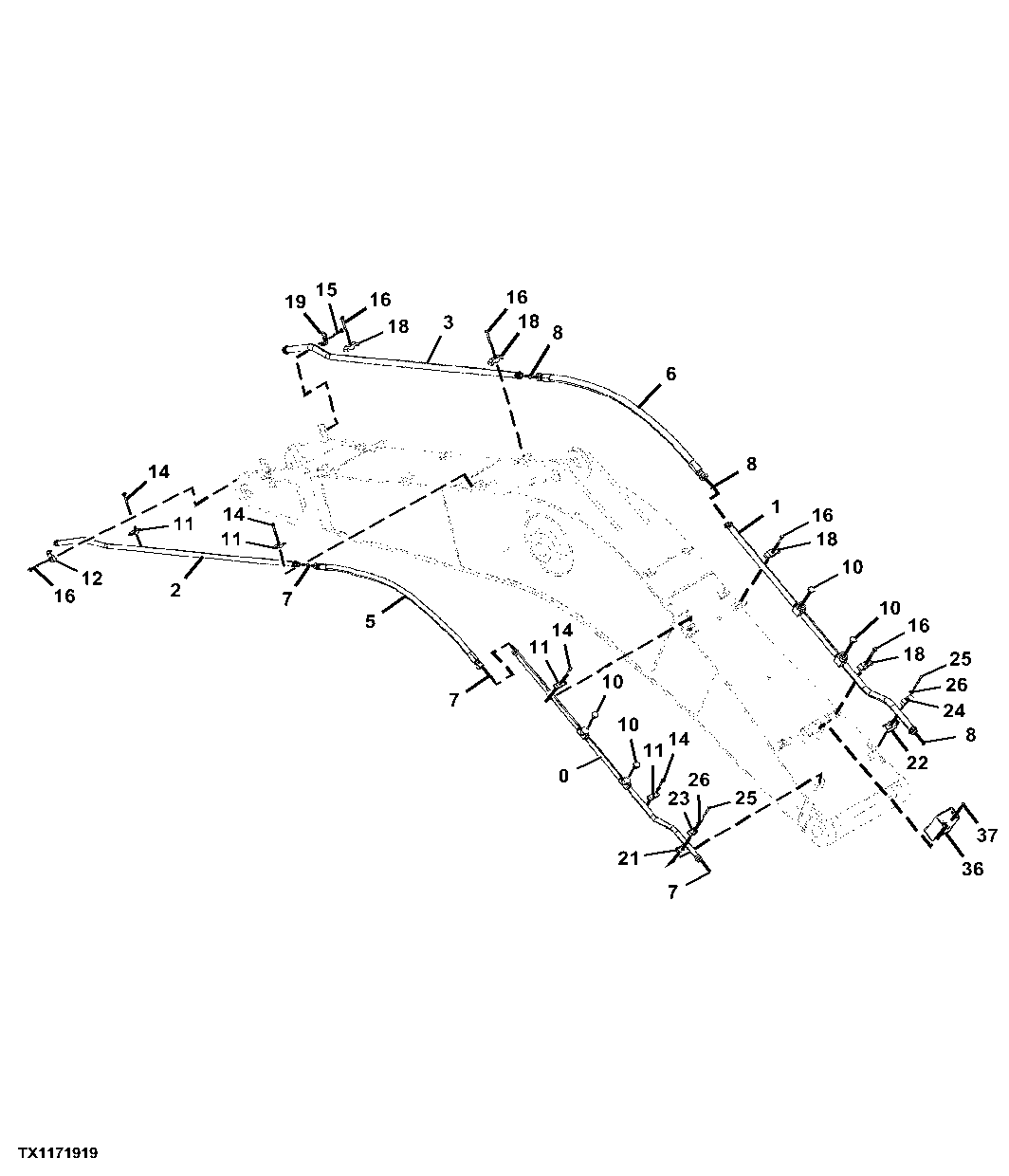

Boom High Flow Auxiliary Lines, 5.7 m (18.7 ft), Mass Excavating

Нет текстового описания
