Открытый узел

Boom 5.7 m

Boom 5.7 m

Boom 5.7 m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

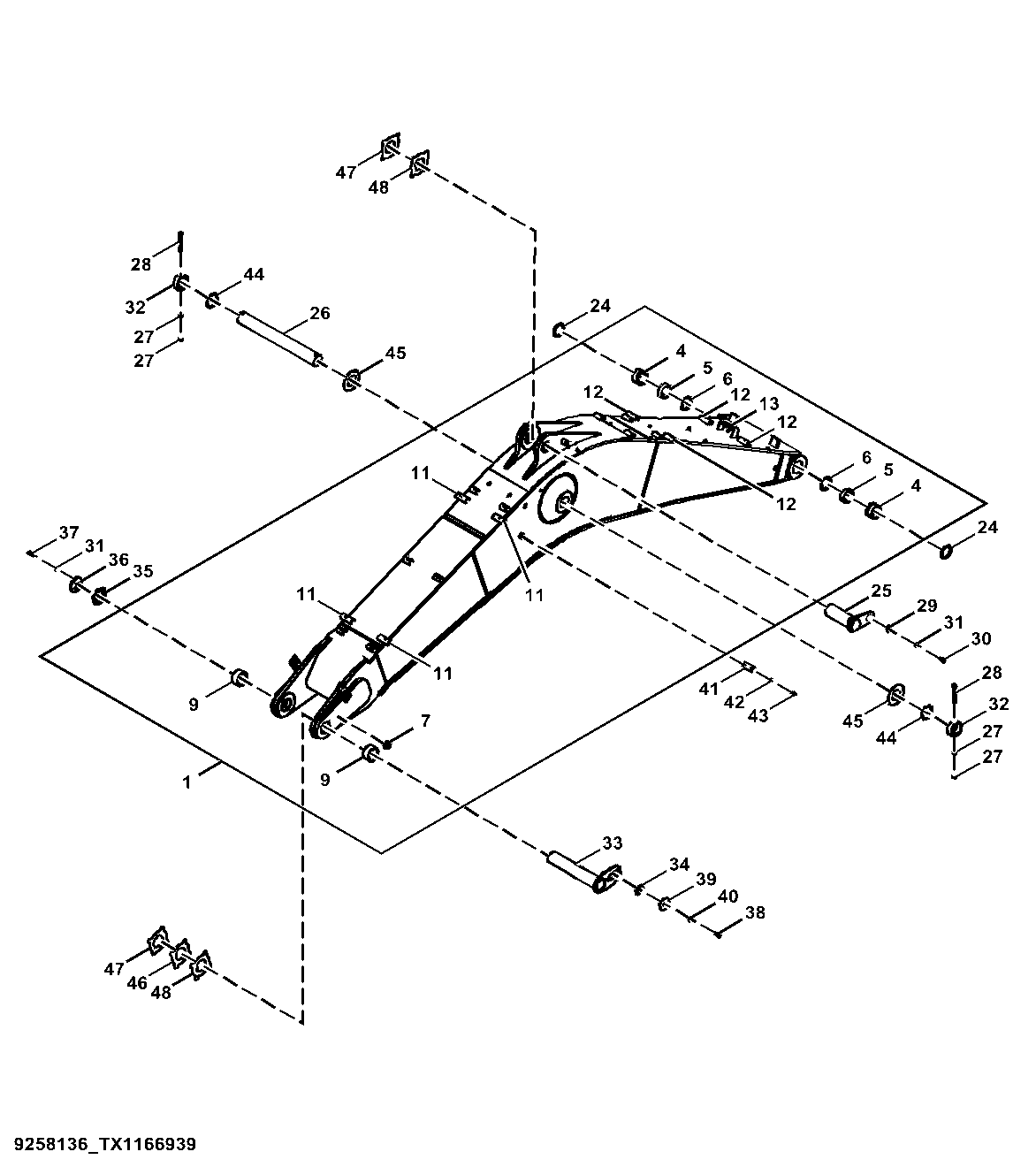

Boom 5.7 m

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8103250G	1	Excavator Boom	Line Fill, SUB FOR 8103250
3	-	1	Part 2	5010436 NLA
4	4443884	2	Bushing	-
5	4381855	2	Bushing	-
6	TH103200	2	Seal	SUB FOR 4085479
7	4611731	1	Stop	Stopper
9	4619896	2	Bushing	-
11	9764957	4	Weld Nut	-
12	9765682	4	Weld Nut	-
13	9766203	1	Set Screw	-
24	4085479	2	Seal	-
25	FF551101	1	Pin	SUB FOR 8096435
26	AT219636	1	Pin	SUB FOR 3079491
27	14M7277	4	Nut	M20, SUB FOR J950020
28	4435584	2	Pin Fastener	-
29	4441471	1	Plate	-
30	T116332	1	Bolt	SUB FOR J921840
31	24M7353	2	Washer	20 X 34 X 3 mm, SUB FOR J222018
32	4662435P	2	Stop	-
33	FF551088	1	Pin	SUB FOR 8092014
34	4611688	1	Block Clamp	-
35	4611648	1	Spacer	-
36	4611642	1	Stop	-
37	J921850	3	Bolt	-
38	J922245	1	Bolt	-
39	4611733	1	Plate	-
40	J222022	1	Washer	-
41	4224631	1	Angle	-
42	J222014	1	Washer	-
43	J901430	1	Cap Screw	-
44	FF110015	2	Shim	-
45	FF110025	2	Shim	-
46	FF110029	1	Shim	-
47	FF110013	2	Shim	-
48	FF110014	2	Shim	-
