Arm High Flow Auxiliary Lines (Mass Excavating)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9760228G	1	Pipe	-
1	9760229G	1	Pipe	-
3	4628902	1	Hydraulic Hose	-
4	4648275	1	Hose	-
5	T76938	2	O-Ring	SUB FOR 4187328
6	T78612	2	O-Ring	SUB FOR 4187329
8	4447675	1	Flow Control Hyd. Valve	-
9	4205196	1	Adapter Fitting	-
10	T78612	1	O-Ring	SUB FOR 4187329
11	-	2	Part 10	J271085 NLA
11	19M8197	2	Cap Screw	M10 X 85
11	24M7346	2	Washer	11 X 20 X 2 mm
12	A885008	1	Pipe Plug	-
14	4475437	1	Flow Control Hyd. Valve	-
15	4042035	1	Adapter Fitting	-
16	A885000	1	Pipe Plug	-
17	-	2	Part 17	J271095 NLA
17	J901095	2	Bolt	-
17	24M7346	2	Washer	11 X 20 X 2 mm
19	4053698	1	Clamp	-
20	4190127	1	Clamp	-
21	-	1	Part 22	J271270 NLA
21	19M7753	1	Cap Screw	M12 X 70
21	24M7345	1	Washer	13.500 X 24 X 2.500 mm
22	-	1	Part 25	J271275 NLA
22	19M8767	1	Screw	M12 X 75
22	24M7047	1	Washer	13 X 24 X 2.500 mm
90	9765104	1	Weld Nut	-
91	9763817	1	Weld Nut	-
92	4429829	1	Weld Nut	-
93	4434246	1	Bracket	-

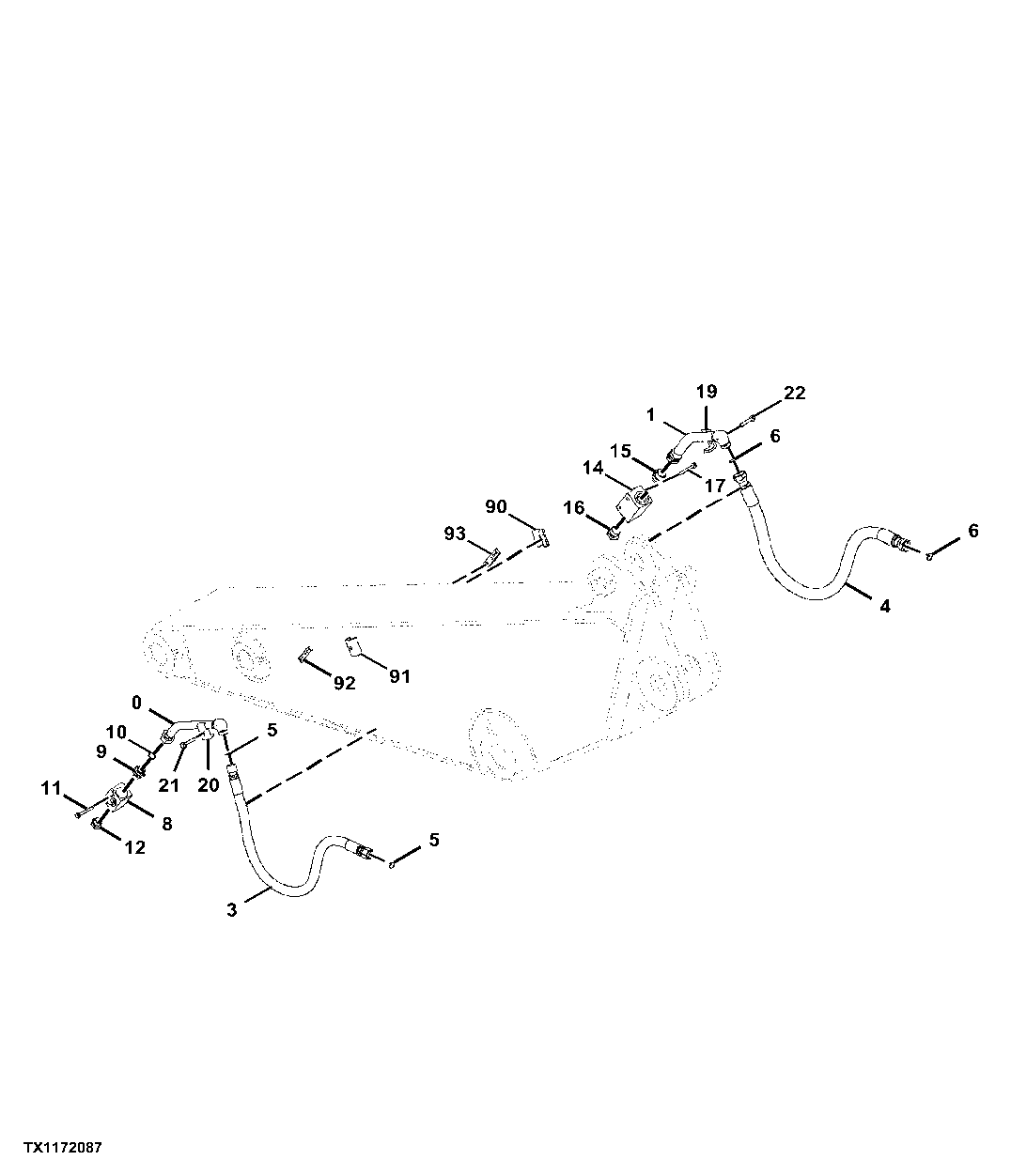

Arm High Flow Auxiliary Lines (Mass Excavating)

Нет текстового описания
