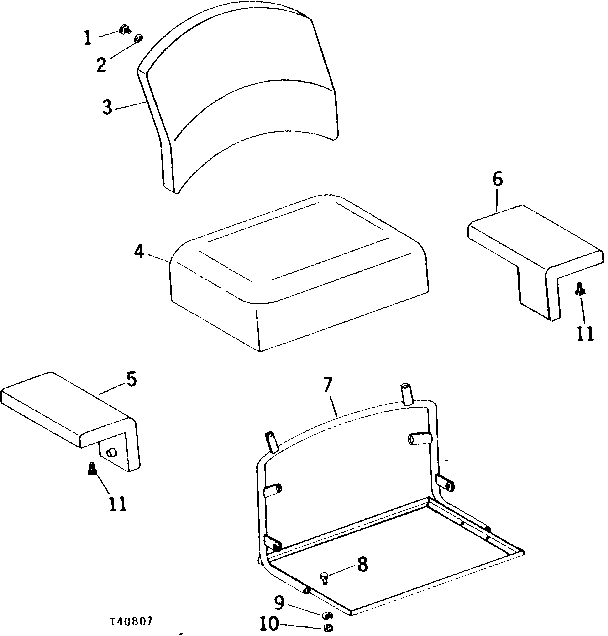

SEAT ASSEMBLY (SERIAL NO. -716589) [02E07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1813	4	CAP SCREW	5/16" X 5/8"
2	24H1243	4	WASHER	11/32" X 5/8" X 1/16"
3	AT18697	1	CUSHION	BACKREST
4	AT23482	1	CUSHION	SEAT
5	AT18698	1	CUSHION	RIGHT ARM (WITH BULLDOZER)
5	AT18700	1	CUSHION	RIGHT ARM (WITH LOADER) (SUB AT18698)
6	AT18699	1	CUSHION	LEFT ARM (WITH BULLDOZER)
6	AT18701	1	CUSHION	LEFT ARM (WITH LOADER) (SUB AT18699)
7	AT18695	1	FRAME	(SUB AT49463)
7	AT49463	1	FRAME	-
8	19H2284	4	Cap Screw	3/8" X 7/8"
9	12H304	4	Lock Washer	3/8"
10	14H1076	4	Nut	3/8"
11	19H1813	8	CAP SCREW	5/16" X 5/8"

SEAT ASSEMBLY (SERIAL NO. -716589) [02E07]
