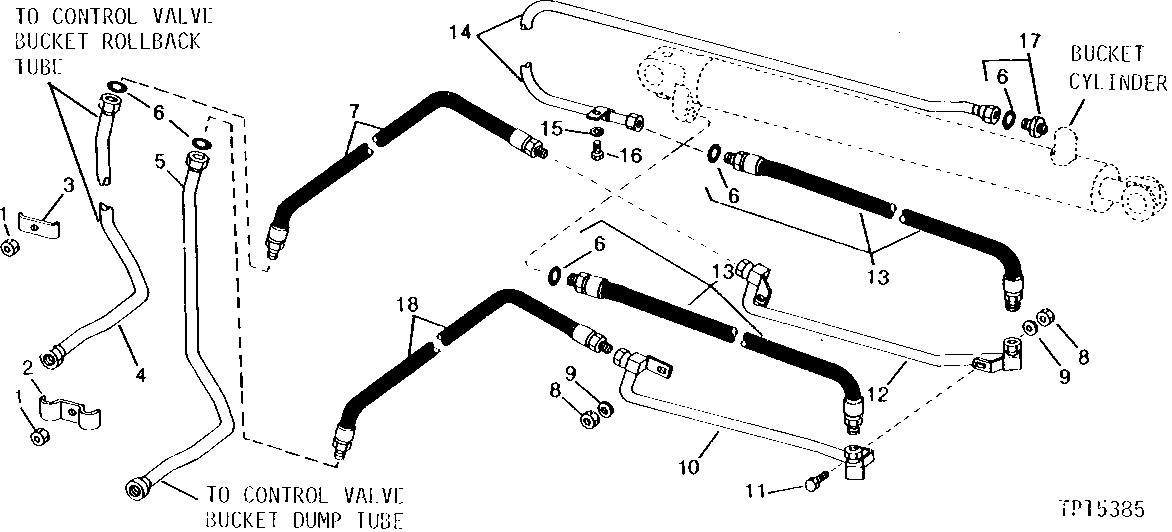

RIGHT-HAND OIL LINES (LOADER BUCKET CIRCUIT) [02I21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13184	2	Lock Nut	-
2	T32703	1	CLAMP	-
3	U10516	1	Hose Clamp	(SUB FOR T32707)
4	AT32027	1	OIL LINE	BUCKET ROLLBACK
5	AT32026	1	OIL LINE	BUCKET DUMP
6	R26906	5	O-Ring	-
7	AT32030	1	HYDRAULIC HOSE - FABRICATE	7/8" X 641 MM (25-1/4") X 1/2", BUCKET ROLLBACK
8	K40003	2	Lock Nut	(SUB FOR R41564)
9	24M7096	2	Washer	0.413" X 0.709" X 0.063"
10	AT32054	1	OIL LINE	DUMP
11	19H3239	1	Cap Screw	3/8" X 1-1/4"
12	AT32053	1	OIL LINE	ROLLBACK
13	AT32055	2	HYDRAULIC HOSE - FABRICATE	7/8" X 695 MM (27-1/2") X 1/2", BUCKET CYLINDER
14	AT32048	1	OIL LINE	BUCKET CYLINDER
15	12H304	1	Lock Washer	3/8"
16	19H2021	1	Cap Screw	3/8" X 5/8"
17	AU13904	1	ADAPTER FITTING	ADAPTER
18	AT32031	1	HYDRAULIC HOSE - FABRICATE	7/8" X 540 MM (21-1/4") X 1/2", BUCKET DUMP

RIGHT-HAND OIL LINES (LOADER BUCKET CIRCUIT) [02I21]
