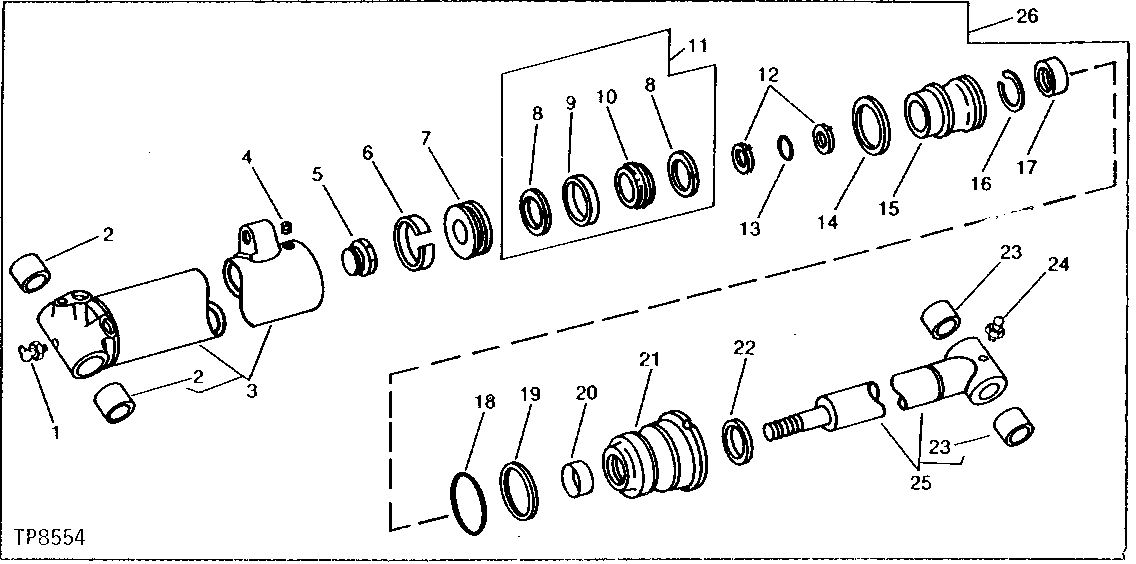

REPLACEMENT BACKHOE CROWD CYLINDER (9300 BACKHOE) [03E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	-
2	U10745	2	BUSHING	-
3	AT45783	1	HYDRAULIC CYLINDER BARREL	-
4	22H1077	1	SET SCREW	1/4" X 5/16"
5	L2235CU	1	LOCK NUT	-
6	U17337	1	WEAR RING	(K)
7	U44578	1	PISTON	INNER
8	R77819	1	BACK-UP RING	-
9	R77820	1	SEAL	-
10	R77818	1	SEAL	-
11	RE11904	1	SEAL	(K)
12	R78389	2	WASHER	(K)
13	R29463	1	O-Ring	(K)
14	U44491	1	PISTON RING	-
15	R78223	1	PISTON	-
16	N10193	1	SNAP RING	-
17	R76801	1	PACKING	(K)
18	A5598R	1	O-Ring	(K)
19	R79122	2	Back-Up Ring	(K) (SUB FOR T42032, THIS APPLICATION)
20	U41578	1	WEAR RING	(K)
21	R80937	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR T57011)
22	L2029CU	1	SEAL	(K)
23	U11121	2	BUSHING	-
24	JD7759	1	Lubrication Fitting	-
25	AT32767	1	HYDRAULIC CYLINDER ROD	-
26	RE12721	2	HYDRAULIC CYLINDER	-
