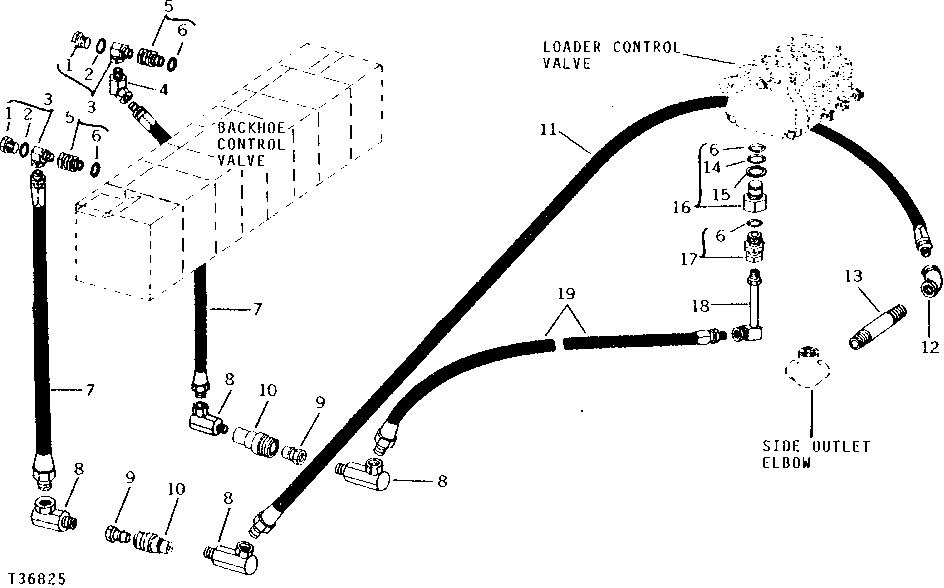

OIL LINES AND FITTINGS-LOADER CONTROL VALVE TO BACKHOE CONTROL VALVE (9250 BACKHOE) [03C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13982	2	FITTING	-
2	U12547	2	O-Ring	-
3	AT33316	2	ADAPTER	90°
4	U11754	1	ELBOW FITTING	45°
5	AU13375	2	FITTING	-
6	R29936	5	O-Ring	-
7	AT40854	2	HYDRAULIC HOSE - FABRICATE	736 MM (1" X 29") LONG
8	AR29459	4	UNION FITTING	90°
9	AT33970	2	HYDR. QUICK COUPLER PLUG	-
10	AT39581	2	HYDR. QUICK COUPLER SOCKET	-
11	AT36891	1	HYDRAULIC HOSE - FABRICATE	584 MM (1" X 23") LONG, FOUR WIRE
12	15H618	1	ELBOW FITTING	90°, 1"
13	29H346	1	THREADED NIPPLE	1" X 11"
14	U15242	1	O-RING	-
15	U43313	1	BACK-UP RING	-
16	AT63185	1	PLUG	(SUB FOR AT32456, THIS APPLICATION)
17	AU13375	1	FITTING	-
18	AT33615	1	LINE	-
19	AU41178	1	HYDRAULIC HOSE - FABRICATE	1 168 MM (1" X 46") LONG, FOUR WIRE

OIL LINES AND FITTINGS-LOADER CONTROL VALVE TO BACKHOE CONTROL VALVE (9250 BACKHOE) [03C07]

Нет текстового описания
