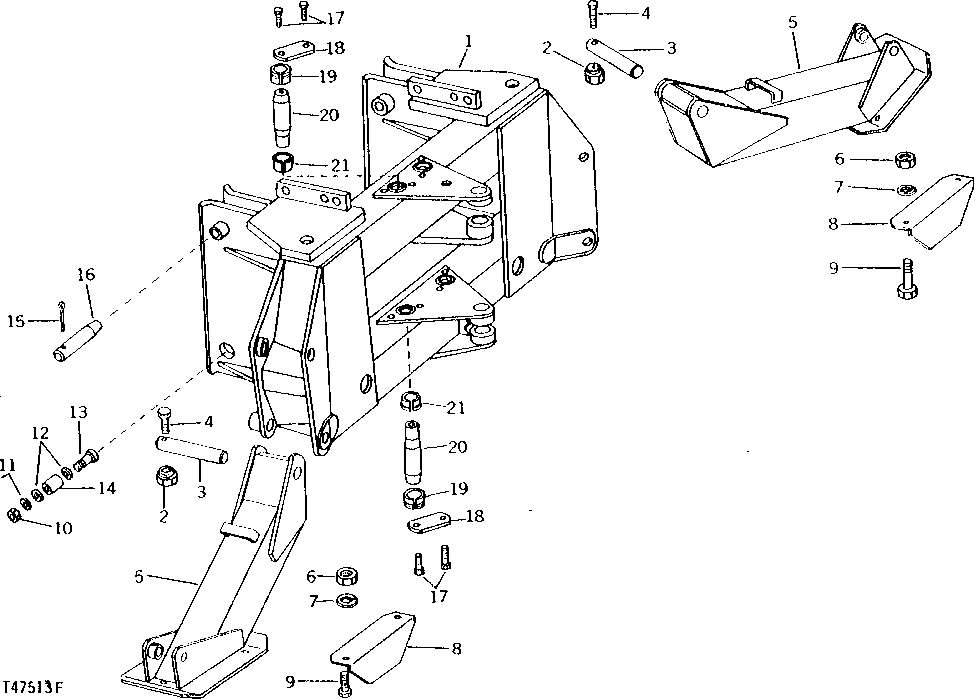

MAIN FRAME AND STABILIZER (9550 BACKHOE) [03F13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT46844	1	FRAME	-
2	BP12214	2	Lock Nut	-
3	U40359	2	PIN	STABILIZER PIVOT
4	19H3520	2	Cap Screw	1/2" X 3-1/4"
5	AU40390	2	STABILIZER	-
6	14H1039	4	Nut	5/8"
7	12H294	4	Lock Washer	5/8"
8	T81868	2	ANGLE	(SUB FOR U10940)
9	19H1708	4	CAP SCREW	5/8" X 1-3/4"
10	14H794	2	Nut	3/4"
11	12H236	2	Lock Washer	3/4"
12	24H1236	4	Washer	13/16" X 2" X 0.149"
13	19H3196	2	Cap Screw	3/4" X 4"
14	U16401	2	BUSHING	-
15	11H277	2	COTTER PIN	1/2" X 4"
16	U16055	2	PIN	SIDE PLATE PIVOT
17	19H2599	8	Cap Screw	5/8" X 2-1/2"
18	U43436	4	STRAP	-
19	U43435	4	TAPERED SLEEVE	OUTER
20	U43433	4	PIN FASTENER	SWING CYLINDER
21	T55322	4	TAPERED SLEEVE	INNER

MAIN FRAME AND STABILIZER (9550 BACKHOE) [03F13]
